法蘭密封面尺寸與其相(xiang)配合的墊片(pian)尺寸直接有(you)關。
一、歐(ou)洲法蘭體(ti)系(xi)
1. 突面、凹面／凸面、榫面／槽面法蘭密封面尺寸

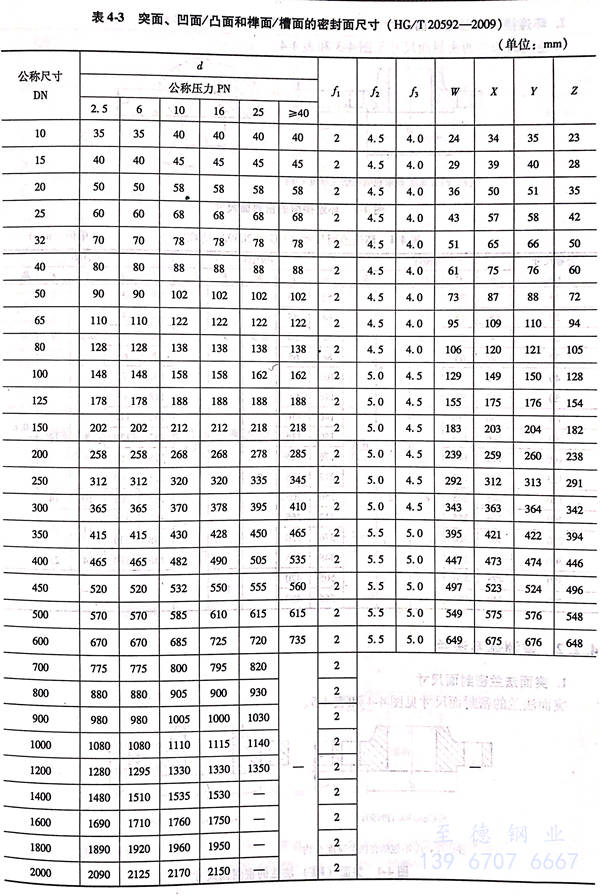

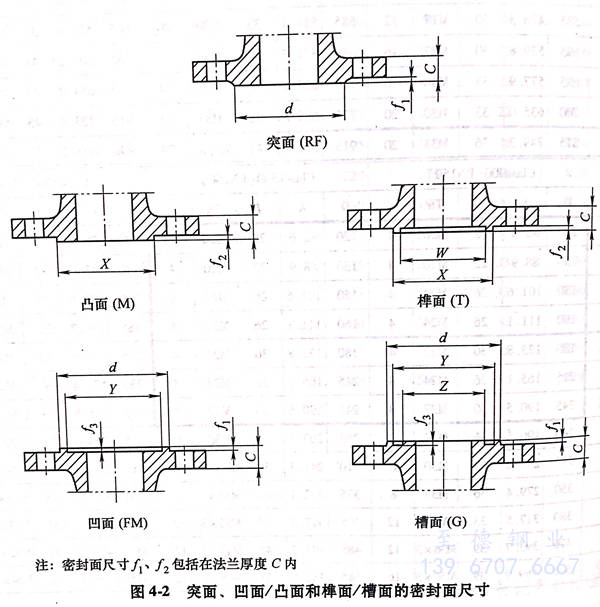

突面、凹面／凸面、榫面／槽面法蘭(lan)密封面尺寸見圖 4-2 和 表 4-3 。
2. 環連接面法蘭密封(feng)面尺寸(cun)

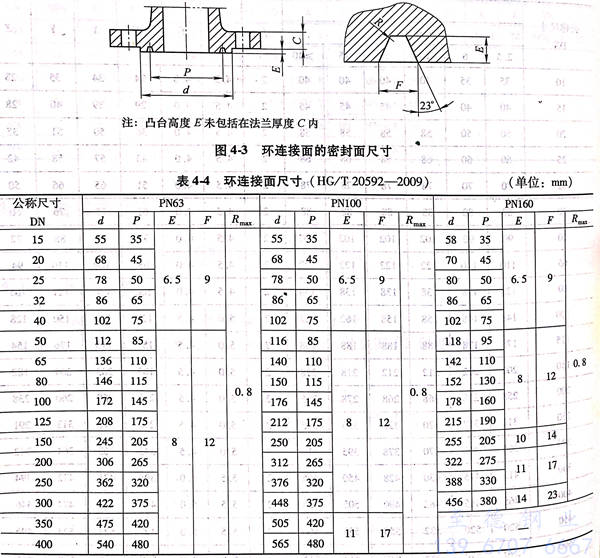

環連接(jie)面(mian)法蘭的密(mi)封面(mian)吃飯(fan)見圖 4-3 和 表 4-4 。
二、美洲(zhou)體系法蘭
1. 突面(mian)法蘭密封面(mian)尺寸

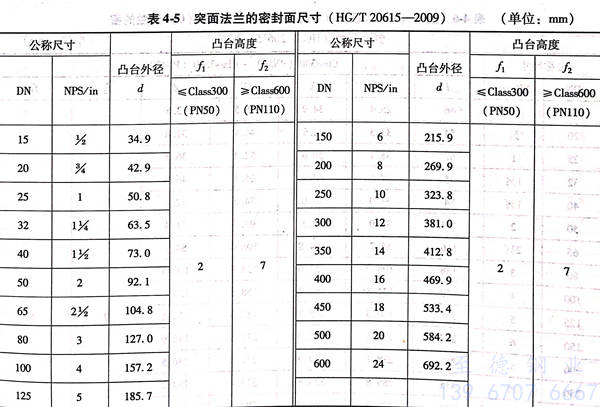

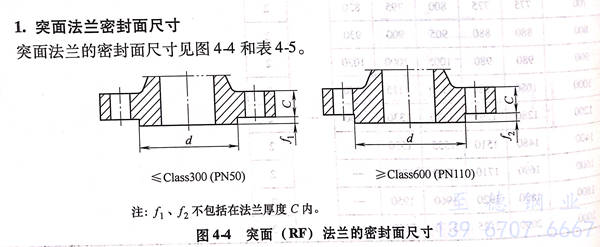

突面法蘭的密封面尺寸見圖 4-4 和 表 4-5 。
2. 凹(ao)面／凸(tu)面、榫面／槽面法蘭密封面尺寸

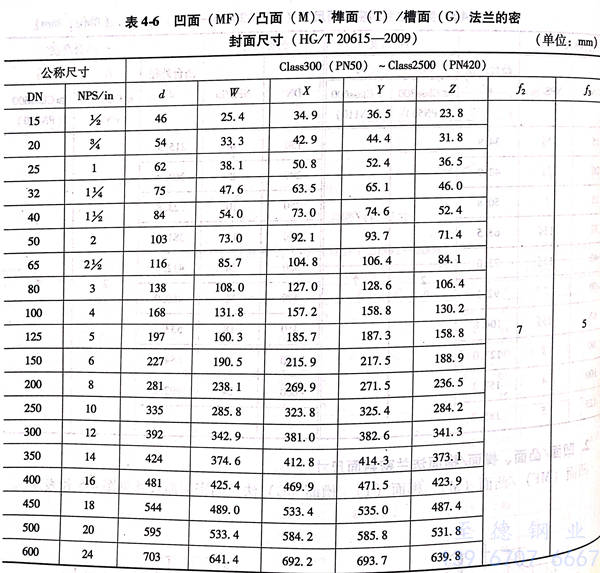

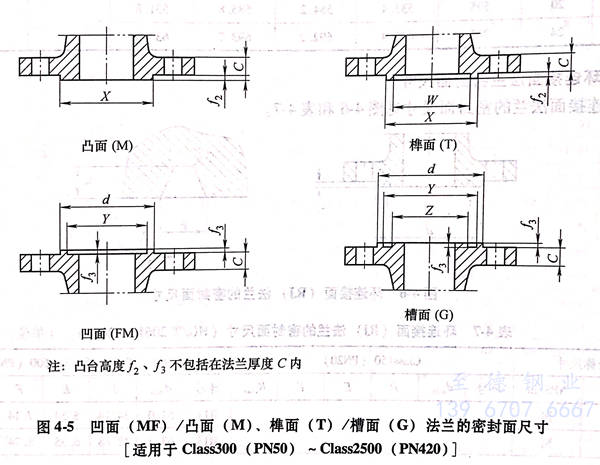

凹(ao)面（MF)/凸面（M)、榫面（T)/槽面（G)法蘭的密封(feng)面尺(chi)寸見(jian)圖4-5和表4-6。
3. 環連接面法(fa)蘭密(mi)封(feng)面尺(chi)寸

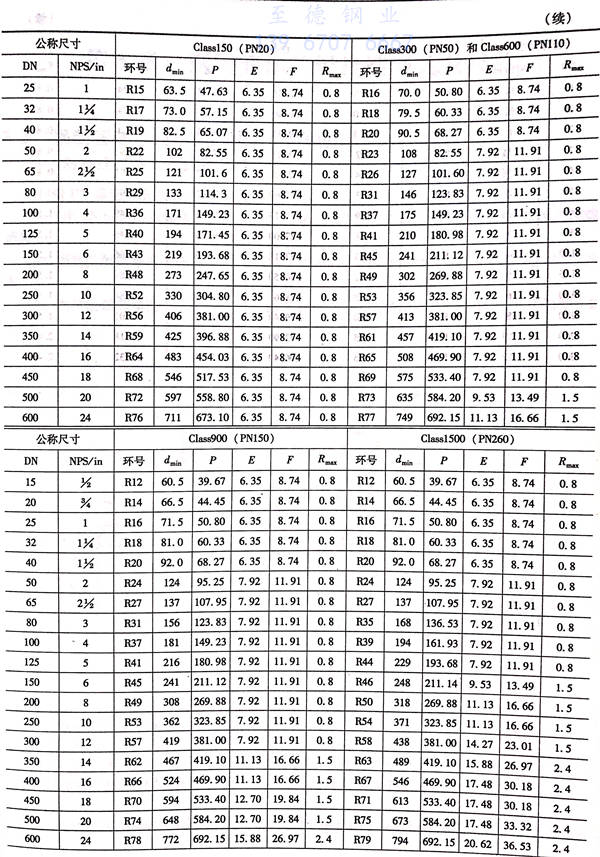

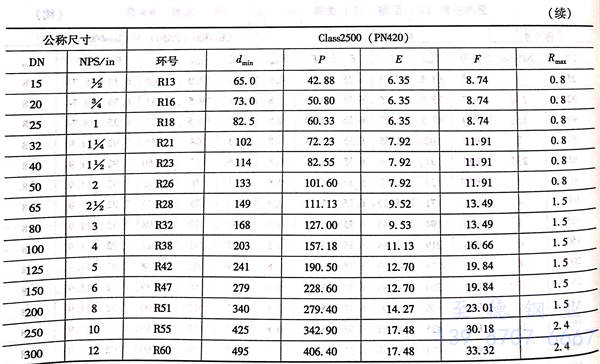

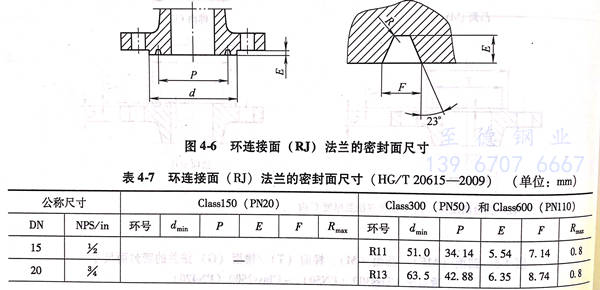

環連接面法(fa)蘭密封面尺寸見圖 4-6 和 表 4-7 。
