一(yi)、基本識別色

1. 識別色規定

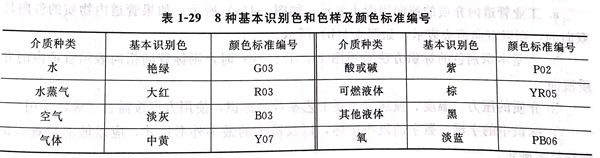

 根據管道內物質(zhi)的一(yi)般性能分為8類，并相應規定了8種基本識(shi)別色和(he)相應的顏(yan)色標準編號(hao)及色樣，如表1-29所示(shi)。

2. 基本識別色標識方法

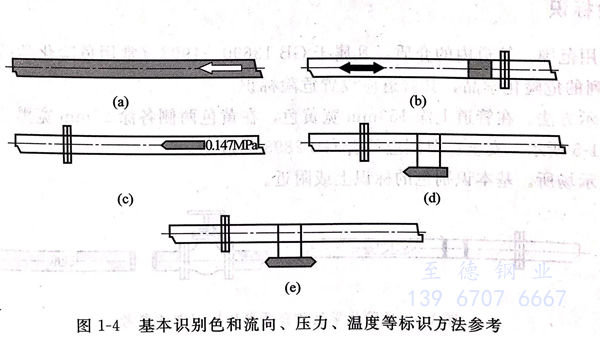

  工業管(guan)道的基本識(shi)(shi)別(bie)色標識(shi)(shi)方法(fa)，應(ying)從以下5種方法(fa)中(zhong)選擇，如圖1-4所示，說明如下。

  ①. 管道全長(chang)上標識(shi)。

  ②. 在管(guan)道上以寬為(wei) 150mm 的色環標(biao)識(shi)。

 ③. 在管道上以長方形的(de)識(shi)別色標牌標識(shi)。

 ④. 在(zai)管道上以(yi)帶箭頭的長方形識別色(se)標(biao)牌標(biao)識。

 ⑤. 在管(guan)道上以系掛(gua)的識別色標(biao)牌標(biao)識。

 ⑥. 當(dang)采用圖(tu)1-4(b)~(e)所(suo)示方法(fa)時，兩個標(biao)識之間的最(zui)小距離應(ying)為10m.

 ⑦. 圖1-4(c)~(e)的(de)標牌最小尺寸(cun)應(ying)以(yi)能清楚觀察識別(bie)色來(lai)確定。

 ⑧. 當(dang)管道采用圖1-4(b)~(e)所(suo)(suo)示方法時(shi)，其標識(shi)的場所(suo)(suo)應該包括所(suo)(suo)有管道的起點(dian)(dian)(dian)，終點(dian)(dian)(dian)、交(jiao)叉點(dian)(dian)(dian)、轉彎處、閥門和(he)穿墻孔兩側等的管道上和(he)其他需(xu)要標識(shi)的部位。

二(er)、識別符號

工業管道的識別(bie)符號由介質(zhi)名稱、流向和主要工藝(yi)參數等組成，其標識應符合下(xia)列要求。

 ①. 介質名(ming)稱的標識。

  a.用介質全(quan)稱標識。例如氮(dan)氣、硫酸(suan)、甲醇。

   b.用化學分子式標識。例如N₂、H₂SO₄、CH₃OH.

②. 介質流向的(de)標(biao)識。

  a. 工(gong)業管道內介質的(de)流向用箭頭表(biao)示，如圖(tu)1-4(a)所示；如果管道內物質的(de)流向是雙向的(de)，則以雙向箭頭表(biao)示，如圖(tu)1-4(b)所示。

  b. 當(dang)基本識(shi)別色的(de)標識(shi)方法采用圖(tu)1-4(d)、（e)時，則標牌的(de)指(zhi)向表示管道內的(de)介質流向。

 ③. 介質(zhi)的(de)壓力(li)、溫度、流速等(deng)主要(yao)工藝(yi)參數的(de)標(biao)識，使用方可按需自行確定采用。

 ④. 標識中的字母、數字的最(zui)小(xiao)字體，以及箭頭的最(zui)小(xiao)外形尺寸，應以能清(qing)觀察(cha)識別符號(hao)來(lai)確定。

三、安全標識

 1. 危險標識

   ①. 適用范(fan)圍

   管(guan)道內的(de)介質，凡屬(shu)于GB 13690-1992《常用危(wei)險化學(xue)品的(de)分類及標志》中(zhong)所列的(de)危(wei)險化學(xue)品，其管(guan)道應(ying)設(she)置(zhi)危(wei)險標識(shi)。

   ②. 表示方法

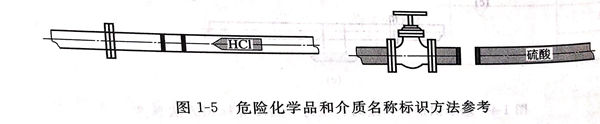

   在管道上涂150mm寬黃色(se)，在黃色(se)兩側各涂25mm寬黑(hei)色(se)的色(se)環或色(se)帶，如圖1-5所示(shi)。安(an)全色(se)范圍應(ying)符合(he)GB2893的規定。

   ③. 表示場(chang)所

   基(ji)本識(shi)別色的標(biao)識(shi)上(shang)或附近。

 2. 消防(fang)標識

 工業生產(chan)中(zhong)設(she)置的消(xiao)(xiao)防專用管道(dao)應遵(zun)守(shou)GB 13495-1992的規定(ding)，并在管道(dao)上(shang)標識“消(xiao)(xiao)防專用”識別符號。
