不銹(xiu)鋼管(guan)熱(re)處(chu)理主要注意事項有以下幾點：鋼管熱處理溫度及爐溫、冷卻與冷卻速度及不(bu)銹鋼管的熱處理制度。

1. 熱(re)處理溫度及(ji)爐(lu)溫

 在熱(re)處理過程中，不(bu)銹鋼(gang)管(guan)熱(re)處理溫(wen)度及爐(lu)溫(wen)的(de)控制(zhi)是非(fei)常重要的(de)（圖7-4)表7-1由(you)所列出了 AST-FAGERSTA 熱(re)處理爐(lu)各類鋼(gang)種的(de)熱(re)處理溫(wen)度和(he)加熱(re)爐(lu)各組電(dian)阻加熱(re)溫(wen)度，在熱(re)處理時應照此嚴(yan)格控制(zhi)，以保證熱(re)處理效果。

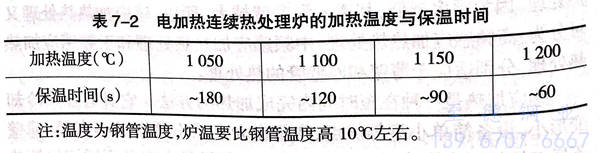

 電加熱連續熱處(chu)理爐的加熱溫(wen)度與保溫(wen)時間(jian)見表7-2。

2. 冷卻(que)與冷卻(que)速度

 為(wei)了防止(zhi)(zhi)碳化(hua)鉻的(de)析出，對固熔處理的(de)不(bu)銹(xiu)鋼管，必須進行快速冷卻。當不(bu)銹(xiu)鋼管的(de)溫度在1000℃~600℃之間，冷卻速度為(wei)5℃/s,即兩分鐘(zhong)內一定要降到600℃以下，可以防止(zhi)(zhi)鉻的(de)碳化(hua)物析出，同時也避免了σ相的(de)析出，可防止(zhi)(zhi)高Cr-Mo鋼較高的(de)脆性的(de)產生(sheng)。

 其他形式(shi)熱(re)處理(li)的冷卻方式(shi)，按照熱(re)處理(li)工藝要求實施。

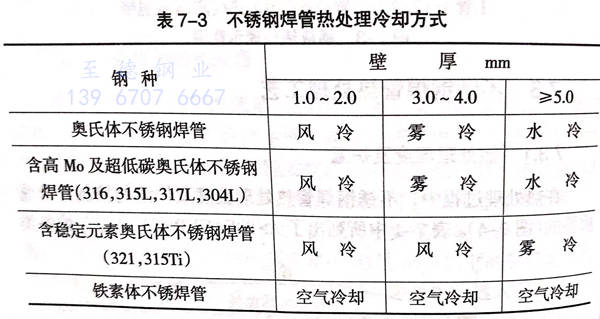

 不銹鋼管按(an)鋼種(zhong)和(he)壁厚選擇冷卻方式，見表(biao)7-3。

3. 不銹鋼焊管的(de)熱處理制度

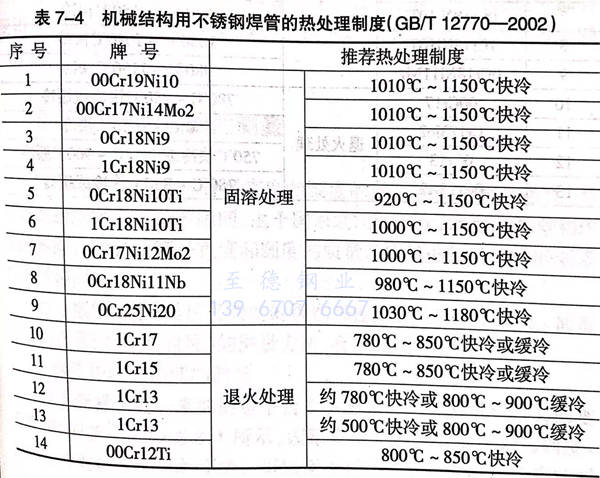

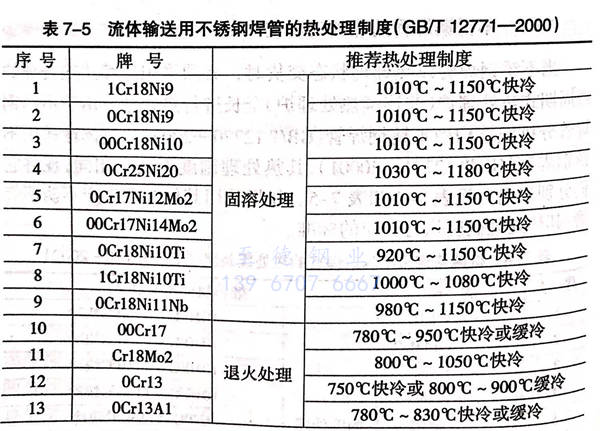

 當不銹(xiu)(xiu)(xiu)鋼(gang)管以熱(re)處(chu)(chu)理(li)狀(zhuang)態(tai)交貨時，必(bi)須(xu)采用(yong)連續式(shi)熱(re)處(chu)(chu)理(li)爐(lu)或周期式(shi)熱(re)處(chu)(chu)理(li)爐(lu)（非(fei)連續熱(re)處(chu)(chu)理(li)爐(lu)）全長進行(xing)熱(re)處(chu)(chu)理(li)。由于不銹(xiu)(xiu)(xiu)鋼(gang)焊管分機械結構用(yong)不銹(xiu)(xiu)(xiu)鋼(gang)焊管（GB/T 14976-2002)和(he)流體(ti)輸送用(yong)不銹(xiu)(xiu)(xiu)鋼(gang)管（GB/T 14975 -2002),其熱(re)處(chu)(chu)理(li)制度(du)不完全相同(tong)，現將它們分別列出，見表(biao)7-4和(he)表(biao)7-5.如(ru)果采用(yong)其他(ta)標準(zhun)生產不銹(xiu)(xiu)(xiu)鋼(gang)焊管，其熱(re)處(chu)(chu)理(li)制度(du)執行(xing)相應的(de)標準(zhun)。
