在高壓管道檢修中，需更換的管段基本上都屬于封閉管段，在新裝設的管線中，亦必定含有封閉管段。近年來世界上一些國家推行預制管系施工法，即把一些管段和管件事先加工預裝好，在現場只是進行最后組裝和焊接，使安裝速度大大加快。這就要求必須精確、細致地進行現場測量，繪制出符合現場實際情況的施工單線圖，這樣才能保證預制的準確和現場安裝順利進行。
現場(chang)測量(liang)的(de)(de)常(chang)用(yong)方法(fa)是(shi)掛線測量(liang)法(fa)，如能用(yong)經緯儀幫助測量(liang)，則效果會更好。現場(chang)測量(liang)的(de)(de)常(chang)用(yong)工具比較簡單，一般常(chang)用(yong)的(de)(de)有：
水(shui)平(ping)尺－－用以(yi)檢查(cha)掛線的水(shui)平(ping)度或坡度、管口(kou)法蘭(lan)平(ping)面的水(shui)平(ping)度或垂直度；
彎尺（直角尺）－用(yong)以測量和檢查(cha)兩根互相垂直的掛(gua)線；
丁(ding)字尺－用(yong)以檢查掛(gua)線是(shi)否為所測管子(zi)的(de)中心線，也可用(yong)以檢查平行線和垂線；
量角規(gui)－用以檢查掛線的交角；
鋼尺(chi)－用以測量直線長度；
線墜－吊線用；
粉線(xian)－掛線(xian)用。
1. 幾種典型(xing)管段(duan)的現場(chang)測量(liang)
①. 90°彎管(guan)
a. 水平90°彎管(guan)

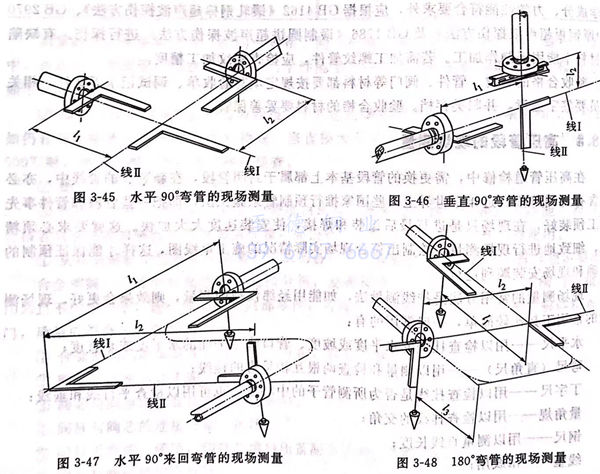

如圖3-45所示，首先檢查已有的(de)法蘭接管口垂(chui)直(zhi)(zhi)度（用(yong)(yong)水平尺或吊線(xian)墜(zhui)的(de)方(fang)法），在管口中心掛(gua)兩條粉線(xian)（線(xian)Ⅰ和(he)線(xian)Ⅱ),用(yong)(yong)直(zhi)(zhi)角(jiao)尺檢查并調整粉線(xian)Ⅰ、Ⅱ,使(shi)之(zhi)成90°,兩線(xian)的(de)交點便是(shi)測(ce)量的(de)標點。用(yong)(yong)鋼尺量出L1、L2的(de)尺寸。
b. 垂直90°彎管
如圖3-46所示，用(yong)水(shui)平尺(chi)或吊(diao)線(xian)墜的(de)方(fang)法(fa)檢查水(shui)平管(guan)段(duan)(duan)法(fa)蘭(lan)接管(guan)口的(de)垂直(zhi)度，從該管(guan)口中(zhong)心掛水(shui)平粉(fen)線(xian)Ⅰ;檢查垂直(zhi)管(guan)段(duan)(duan)法(fa)蘭(lan)接管(guan)口的(de)水(shui)平度，從該管(guan)口中(zhong)心吊(diao)線(xian)墜。用(yong)直(zhi)角尺(chi)檢查并調(diao)整線(xian)Ⅰ、Ⅱ,使(shi)之成90°,兩(liang)線(xian)的(de)交點便(bian)是測量(liang)(liang)的(de)標點。用(yong)鋼尺(chi)量(liang)(liang)出(chu)L1、L2的(de)尺(chi)寸。
c. 水(shui)平90°來回彎(wan)管
這類彎管段相當于兩個90°彎管的組合體，測(ce)量和預制均(jun)要求(qiu)很準確。測(ce)量時，一般只掛(gua)(gua)兩根粉(fen)線即可，掛(gua)(gua)線及測(ce)量方法參見圖3-47。
②. 180°彎(wan)管
這類彎管管段(duan)也稱為U形(xing)管段(duan)，相(xiang)當(dang)于兩個90°彎管的(de)組合體，測(ce)量(liang)和(he)預制均(jun)要求很準確。如圖(tu)3-48所示(shi)，測(ce)量(liang)時，一般(ban)只(zhi)掛兩根(gen)粉(fen)線Ⅰ、Ⅱ，量(liang)出L1、L2的(de)尺(chi)寸；L3的(de)尺(chi)寸可以不測(ce)，根(gen)據預制、加工要求的(de)最(zui)小尺(chi)寸（最(zui)小直(zhi)段(duan)長度和(he)彎制半(ban)徑）確定(ding)，在確定(ding)L3的(de)尺(chi)寸時，應考慮(lv)使(shi)這個管段(duan)的(de)展(zhan)開(kai)長度盡(jin)量(liang)小些。若(ruo)現場(chang)有(you)障礙物(wu)，則(ze)L3的(de)尺(chi)寸應按現場(chang)實際(ji)情況進(jin)行(xing)測(ce)量(liang)和(he)確定(ding)。
③. 固定(ding)角彎管

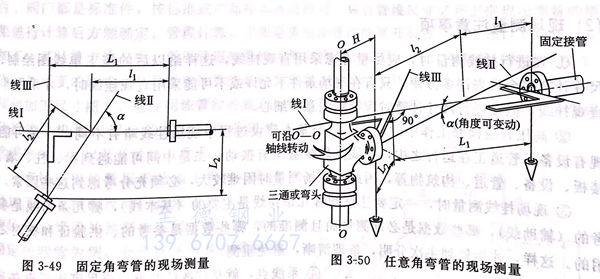

由(you)(you)于(yu)現場(chang)已有(you)的(de)(de)接(jie)管(guan)口是固定的(de)(de)，因(yin)此固定角(jiao)彎(wan)管(guan)段的(de)(de)彎(wan)曲(qu)角(jiao)、彎(wan)曲(qu)位置(zhi)由(you)(you)已有(you)的(de)(de)接(jie)管(guan)所決定。這類彎(wan)管(guan)段的(de)(de)測(ce)量(liang)和預制(zhi)、加工均(jun)要求很準確。如圖3-49所示(shi)，可采用掛三條粉線(xian)的(de)(de)方(fang)法進行測(ce)量(liang)，線(xian)Ⅰ、Ⅱ為(wei)(wei)基(ji)本線(xian)，線(xian)皿為(wei)(wei)輔助線(xian)，通過管(guan)口中心與線(xian)I垂(chui)直。將掛線(xian)調(diao)整好后，量(liang)出彎(wan)管(guan)段的(de)(de)折(zhe)線(xian)尺寸L1、L2,同時測(ce)量(liang)L1、L2和彎(wan)曲(qu)角(jiao)a。由(you)(you)于(yu)這幾個(ge)數值可按直角(jiao)三角(jiao)形的(de)(de)邊角(jiao)關系進行計(ji)算，因(yin)此可用于(yu)相互驗證、核對。
④. 任意(yi)角彎管
任(ren)意(yi)(yi)角彎管(guan)(guan)測量時，其中一(yi)個接管(guan)(guan)口(kou)是固(gu)定(ding)的(de)，另(ling)一(yi)個接管(guan)(guan)口(kou)可(ke)旋轉(zhuan)（如與三通(tong)、彎頭(tou)等管(guan)(guan)件(jian)連(lian)接），如圖3-50所示(shi)。在這種情況下，彎曲角α可(ke)任(ren)意(yi)(yi)選(xuan)定(ding)，為(wei)(wei)了測量、預制(zhi)方(fang)便，最好(hao)將a選(xuan)為(wei)(wei)30°、45°或(huo)60°。測量時，掛(gua)三條粉線(xian)，線(xian)Ⅰ、線(xian)Ⅱ為(wei)(wei)基本線(xian)；線(xian)皿(min)為(wei)(wei)輔助線(xian)，通(tong)過該管(guan)(guan)口(kou)中心與線(xian)Ⅰ垂直。將掛(gua)線(xian)調整好(hao)后，量出彎管(guan)(guan)
段的(de)(de)(de)折線(xian)(xian)尺(chi)寸L1、L2,同(tong)時(shi)(shi)測(ce)量L1、L2和(he)彎曲(qu)角α.在(zai)將現場(chang)測(ce)得的(de)(de)(de)a換算(suan)為選(xuan)定的(de)(de)(de)彎曲(qu)角（30°、45°或60°)時(shi)(shi)，折線(xian)(xian)L1、L2的(de)(de)(de)尺(chi)寸和(he)L1、L2的(de)(de)(de)尺(chi)寸會相應(ying)變化(hua)，此時(shi)(shi)，必(bi)須考慮旋轉中心距H的(de)(de)(de)尺(chi)寸。最后，用(yong)放大樣或計(ji)算(suan)的(de)(de)(de)方法(fa)確(que)定施工單線(xian)(xian)圖上(shang)的(de)(de)(de)尺(chi)寸L1、L2、L1、L2和(he)彎曲(qu)角α。
⑤. 任意角來回彎管(guan)

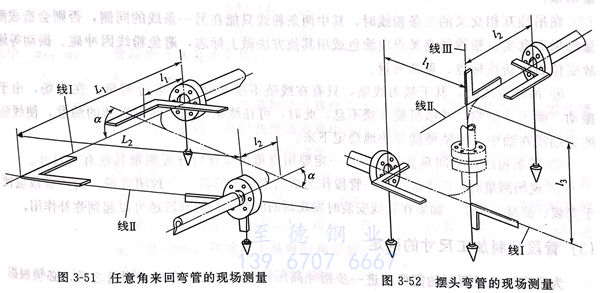

這(zhe)類管(guan)(guan)(guan)段(duan)用以連接兩條平行的(de)(de)管(guan)(guan)(guan)線(xian)，管(guan)(guan)(guan)段(duan)由三(san)段(duan)折(zhe)線(xian)組成(cheng)，由于折(zhe)線(xian)的(de)(de)夾角(jiao)可(ke)由施(shi)工(gong)人(ren)任意(yi)選定，故稱為任意(yi)角(jiao)來回彎(wan)(wan)管(guan)(guan)(guan)。通(tong)常，因管(guan)(guan)(guan)段(duan)的(de)(de)兩個(ge)彎(wan)(wan)曲角(jiao)a(即折(zhe)線(xian)夾角(jiao)）總是(shi)相等的(de)(de)（且α小于90°),故又稱為同位角(jiao)彎(wan)(wan)管(guan)(guan)(guan)或等差彎(wan)(wan)管(guan)(guan)(guan)。如(ru)圖3-51所示，測量時(shi)，掛(gua)兩條粉線(xian)（線(xian)Ⅰ和線(xian)Ⅱ),只測量L1、L2的(de)(de)尺寸(cun)即可(ke)。折(zhe)線(xian)尺寸(cun)L1、L2可(ke)在繪制施(shi)工(gong)單線(xian)圖時(shi)，任意(yi)選擇一個(ge)比L1/2小的(de)(de)尺寸(cun)（彎(wan)(wan)曲角(jiao)α必然小于90°)。
如現場有障礙(ai)物，L1、L2的尺(chi)寸(cun)不能(neng)任意確定，必(bi)須在現場測(ce)出具體數字。
⑥. 搖頭(tou)彎管(guan)
若現場已有的(de)(de)兩固(gu)定(ding)接(jie)管(guan)口中心軸線(xian)呈異面直線(xian)，則必須(xu)采(cai)用擺(bai)(bai)(bai)頭彎管(guan)連接(jie)，現場測(ce)量時，須(xu)測(ce)出擺(bai)(bai)(bai)頭彎管(guan)的(de)(de)空間尺寸L1、L2、L3。由于將高壓管(guan)子預(yu)制成規(gui)定(ding)尺寸和(he)(he)形狀的(de)(de)擺(bai)(bai)(bai)頭彎管(guan)十分不易(yi)，所以實際施工(gong)時，都(dou)在豎直管(guan)段(duan)上加一對法蘭，使擺(bai)(bai)(bai)頭彎管(guan)變成兩個90°的(de)(de)彎管(guan)管(guan)段(duan)。擺(bai)(bai)(bai)頭彎管(guan)的(de)(de)現場掛線(xian)和(he)(he)測(ce)量情(qing)況如(ru)圖(tu)3-52所示。
上面介紹(shao)的(de)幾(ji)(ji)種典型管段的(de)現(xian)場(chang)測量(liang)是(shi)實(shi)際(ji)施工(gong)中常見(jian)的(de)、常采用的(de)方(fang)法，但現(xian)場(chang)測量(liang)的(de)范(fan)疇(chou)和方(fang)法遠不止這些，掌握了這幾(ji)(ji)種基本方(fang)法后，可根據現(xian)場(chang)實(shi)際(ji)情(qing)況組合運用，舉(ju)一反(fan)三，更巧、更簡捷、更準(zhun)確地(di)測量(liang)現(xian)場(chang)有(you)關(guan)數據，以(yi)準(zhun)確地(di)確定和繪制高壓管段施工(gong)單線圖。
2. 現場測(ce)量注(zhu)意(yi)事(shi)項
①. 在(zai)(zai)進行(xing)(xing)掛(gua)線測量時(shi)(shi)，應盡量考慮采(cai)用(yong)直(zhi)觀掛(gua)線，這(zhe)樣給以(yi)后的施工(gong)單線圖繪(hui)制、尺(chi)寸計算都會帶來(lai)許(xu)(xu)多方便。只(zhi)有在(zai)(zai)現場(chang)條(tiao)件不允許(xu)(xu)或不可能采(cai)用(yong)直(zhi)觀掛(gua)線時(shi)(shi)，才(cai)采(cai)用(yong)非直(zhi)觀掛(gua)線，但(dan)在(zai)(zai)進行(xing)(xing)尺(chi)寸計算時(shi)(shi)應特(te)別注意和細心。
②. 高壓管道(dao)檢修工作中(zhong)(zhong)的現場(chang)掛(gua)線與基本(ben)建設過程(cheng)中(zhong)(zhong)現場(chang)掛(gua)線略有不同(tong)，一是可能現有設備、管道(dao)正在運行之(zhi)中(zhong)(zhong)，系線點較(jiao)少甚至(zhi)有振動，二是中(zhong)(zhong)間可能遇(yu)到梁、柱、墻、樓板、設備、管道(dao)、構筑物等(deng)，因此(ci)在現場(chang)測量時困難較(jiao)大，必須(xu)充(chong)分考慮到這些(xie)因素。
③. 現場掛線(xian)(xian)(xian)測量時，一定要注意到哪幾條粉(fen)線(xian)(xian)(xian)是主(zhu)要的(de)（基本線(xian)(xian)(xian)），哪幾條粉(fen)線(xian)(xian)(xian)是參(can)考的(de)（輔助線(xian)(xian)(xian)），哪些數據(ju)是必須測量而且測準(zhun)的(de)，哪些數據(ju)是參(can)考的(de)、供(gong)驗證(zheng)和核(he)對之用的(de)。這(zhe)樣，才(cai)能做到主(zhu)次(ci)分明，條理清晰，避免(mian)重測。

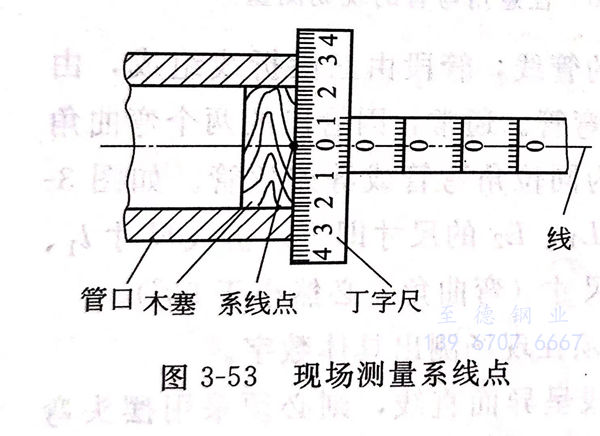

④. 系線點(dian)(dian)，就(jiu)是掛線的端點(dian)(dian)。應盡可能(neng)用設備和(he)管(guan)子(zi)的管(guan)口(kou)中心作(zuo)為系線點(dian)(dian)，如圖3-53所示。采用其(qi)他(ta)物體作(zuo)為系線點(dian)(dian)時(shi)，必須考慮其(qi)牢固(gu)程度和(he)可能(neng)在將來發(fa)生變動等情況。
⑤. 現場(chang)掛線(xian)(xian)(xian)(xian)，除利用(yong)線(xian)(xian)(xian)(xian)墜(zhui)的粉線(xian)(xian)(xian)(xian)之外，必定(ding)有(you)兩個(ge)系(xi)線(xian)(xian)(xian)(xian)點(dian)(dian)(dian)，其中(zhong)(zhong)一(yi)個(ge)是(shi)固定(ding)的，另一(yi)個(ge)是(shi)可調(diao)(diao)的，固定(ding)的系(xi)線(xian)(xian)(xian)(xian)點(dian)(dian)(dian)應盡可能地采用(yong)管口(kou)中(zhong)(zhong)心。因(yin)為現場(chang)掛線(xian)(xian)(xian)(xian)測(ce)量往往很難(nan)做到一(yi)次成功，需經(jing)幾次調(diao)(diao)整(zheng)后才能進行測(ce)量，可調(diao)(diao)的系(xi)線(xian)(xian)(xian)(xian)點(dian)(dian)(dian)就是(shi)為此而設置(zhi)的。
掛線(xian)(xian)時(shi)，兩系線(xian)(xian)點的距(ju)離不宜(yi)很遠(yuan)，否則將因(yin)粉線(xian)(xian)自身(shen)重量產生較(jiao)大的撓度而影響測量結果。在(zai)吊掛互相(xiang)交(jiao)叉(cha)的三條(tiao)粉(fen)線(xian)時，其中兩條(tiao)粉(fen)線(xian)只能在(zai)另(ling)一條(tiao)線(xian)的同側，否則會(hui)造成測(ce)量結果不(bu)真實。粉(fen)線(xian)的交(jiao)叉(cha)點(dian)應涂(tu)色或用其他方法做上標(biao)志(zhi)，避(bi)免粉(fen)線(xian)因(yin)沖碰(peng)、振(zhen)動等緣故變位后重(zhong)新(xin)(xin)找標(biao)點(dian)、重(zhong)新(xin)(xin)測(ce)量。
⑥. 吊掛垂線(xian)時，其下端為線(xian)墜(zhui)(zhui)(zhui)，只有在(zai)線(xian)墜(zhui)(zhui)(zhui)不擺動時方(fang)可(ke)(ke)進(jin)行測量。在(zai)現場，由(you)于振(zhen)動、微風(feng)等影響，線(xian)墜(zhui)(zhui)(zhui)可(ke)(ke)能久擺不息，此時，可(ke)(ke)在(zai)線(xian)墜(zhui)(zhui)(zhui)下置一(yi)盛有機油的(de)油盆，使線(xian)墜(zhui)(zhui)(zhui)的(de)尖端浸(jin)在(zai)油中，線(xian)墜(zhui)(zhui)(zhui)便能很快地穩定下來(lai)。
⑦. 兩條粉線在空(kong)間垂直相(xiang)交時，一定要用(yong)直角尺(chi)檢查(cha)后方可測量其他有關(guan)尺(chi)寸。
⑧. 現(xian)場測量時，應(ying)考慮用哪一管(guan)段(duan)(duan)作(zuo)為(wei)最后安裝(zhuang)的管(guan)段(duan)(duan)－封(feng)(feng)閉(bi)管(guan)段(duan)(duan)。封(feng)(feng)閉(bi)管(guan)段(duan)(duan)應(ying)便于安裝(zhuang)、測準、加工，如果(guo)在管(guan)線安裝(zhuang)時發現(xian)新的問題(ti)，封(feng)(feng)閉(bi)管(guan)段(duan)(duan)還可以(yi)起到(dao)彌補作(zuo)用。
3. 制加(jia)工尺寸(cun)的確定
為了高(gao)壓(ya)管(guan)(guan)(guan)(guan)(guan)(guan)(guan)段(duan)(duan)(duan)(duan)(duan)預制(zhi)的(de)(de)(de)(de)需(xu)要和(he)進(jin)一步指導高(gao)壓(ya)管(guan)(guan)(guan)(guan)(guan)(guan)(guan)道(dao)的(de)(de)(de)(de)安裝(zhuang)，在(zai)現場測(ce)(ce)量(liang)之后(hou)，必(bi)(bi)須根(gen)據(ju)測(ce)(ce)量(liang)結果(guo)(guo)繪制(zhi)高(gao)壓(ya)管(guan)(guan)(guan)(guan)(guan)(guan)(guan)線施(shi)工(gong)單線圖(tu)(tu)和(he)高(gao)壓(ya)管(guan)(guan)(guan)(guan)(guan)(guan)(guan)段(duan)(duan)(duan)(duan)(duan)的(de)(de)(de)(de)預制(zhi)加(jia)工(gong)尺(chi)(chi)(chi)寸(cun)(cun)圖(tu)(tu)。高(gao)壓(ya)管(guan)(guan)(guan)(guan)(guan)(guan)(guan)線施(shi)工(gong)單線圖(tu)(tu)，是從該管(guan)(guan)(guan)(guan)(guan)(guan)(guan)線的(de)(de)(de)(de)連接起點(dian)(dian)到終(zhong)點(dian)(dian)，包(bao)括管(guan)(guan)(guan)(guan)(guan)(guan)(guan)段(duan)(duan)(duan)(duan)(duan)、管(guan)(guan)(guan)(guan)(guan)(guan)(guan)件(jian)、閥門的(de)(de)(de)(de)系統圖(tu)(tu)，在(zai)單線圖(tu)(tu)上(shang)應注明(ming)管(guan)(guan)(guan)(guan)(guan)(guan)(guan)段(duan)(duan)(duan)(duan)(duan)、管(guan)(guan)(guan)(guan)(guan)(guan)(guan)件(jian)和(he)閥門的(de)(de)(de)(de)編號、規格、尺(chi)(chi)(chi)寸(cun)(cun)、材料、介(jie)質流向、標(biao)(biao)高(gao)以(yi)及主(zhu)要障(zhang)礙物的(de)(de)(de)(de)位(wei)置(zhi)和(he)大小(xiao)等(deng)，在(zai)某些場合(he)，還要注明(ming)與其(qi)他設(she)備、管(guan)(guan)(guan)(guan)(guan)(guan)(guan)道(dao)、構筑物的(de)(de)(de)(de)間隔尺(chi)(chi)(chi)寸(cun)(cun)。在(zai)單線圖(tu)(tu)中，管(guan)(guan)(guan)(guan)(guan)(guan)(guan)件(jian)、閥門都(dou)是標(biao)(biao)準(zhun)件(jian)，按標(biao)(biao)準(zhun)或產品樣(yang)本查得(de)即可，只有管(guan)(guan)(guan)(guan)(guan)(guan)(guan)段(duan)(duan)(duan)(duan)(duan)尺(chi)(chi)(chi)寸(cun)(cun)必(bi)(bi)須根(gen)據(ju)現場測(ce)(ce)量(liang)的(de)(de)(de)(de)結果(guo)(guo)進(jin)行計(ji)算后(hou)方(fang)能確定。管(guan)(guan)(guan)(guan)(guan)(guan)(guan)段(duan)(duan)(duan)(duan)(duan)計(ji)算，主(zhu)要是算出該管(guan)(guan)(guan)(guan)(guan)(guan)(guan)段(duan)(duan)(duan)(duan)(duan)的(de)(de)(de)(de)展(zhan)開(kai)長(chang)度(du)，以(yi)便據(ju)以(yi)下料和(he)彎曲加(jia)工(gong)，其(qi)計(ji)算方(fang)法與中、低壓(ya)管(guan)(guan)(guan)(guan)(guan)(guan)(guan)道(dao)的(de)(de)(de)(de)管(guan)(guan)(guan)(guan)(guan)(guan)(guan)段(duan)(duan)(duan)(duan)(duan)計(ji)算方(fang)法基本相同，但(dan)須考慮閥門和(he)管(guan)(guan)(guan)(guan)(guan)(guan)(guan)件(jian)尺(chi)(chi)(chi)寸(cun)(cun)、透鏡墊(dian)厚度(du)的(de)(de)(de)(de)影(ying)響，而且要求(qiu)計(ji)算的(de)(de)(de)(de)準(zhun)確度(du)更高(gao)，管(guan)(guan)(guan)(guan)(guan)(guan)(guan)段(duan)(duan)(duan)(duan)(duan)尺(chi)(chi)(chi)寸(cun)(cun)計(ji)算本身(shen)并(bing)不復雜。在(zai)管(guan)(guan)(guan)(guan)(guan)(guan)(guan)段(duan)(duan)(duan)(duan)(duan)的(de)(de)(de)(de)預制(zhi)加(jia)工(gong)尺(chi)(chi)(chi)寸(cun)(cun)圖(tu)(tu)上(shang)，應注明(ming)該管(guan)(guan)(guan)(guan)(guan)(guan)(guan)段(duan)(duan)(duan)(duan)(duan)的(de)(de)(de)(de)展(zhan)開(kai)長(chang)度(du)、彎曲半徑、起彎點(dian)(dian)和(he)終(zhong)彎點(dian)(dian)位(wei)置(zhi)、直(zhi)管(guan)(guan)(guan)(guan)(guan)(guan)(guan)部(bu)分(fen)長(chang)度(du)、機加(jia)工(gong)部(bu)分(fen)的(de)(de)(de)(de)尺(chi)(chi)(chi)寸(cun)(cun)（管(guan)(guan)(guan)(guan)(guan)(guan)(guan)端螺紋、管(guan)(guan)(guan)(guan)(guan)(guan)(guan)端密封(feng)面）以(yi)及其(qi)他加(jia)工(gong)要求(qiu)。

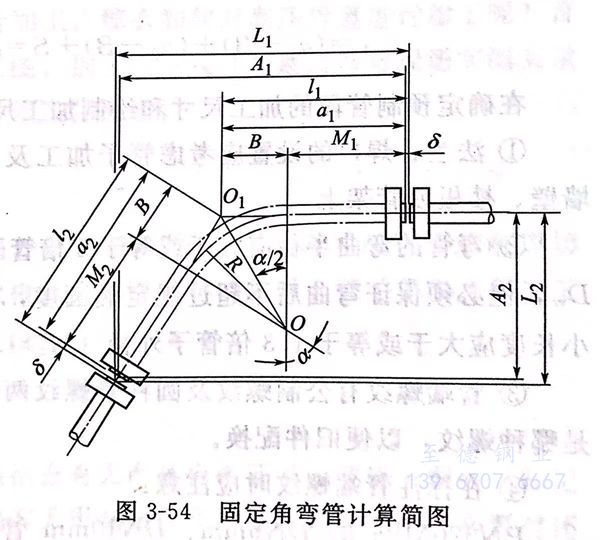

現場測(ce)得(de)的(de)數據不(bu)是施(shi)工尺(chi)寸，更不(bu)是加工、下料的(de)尺(chi)寸，必(bi)須經過(guo)計(ji)(ji)算(suan)，方能繪制出管段的(de)預制加工尺(chi)寸圖。下面以(yi)固定角彎管為例，介(jie)紹(shao)現場測(ce)量后管段展(zhan)開長(chang)度的(de)計(ji)(ji)算(suan)（參(can)見圖3-54)。
已知：現(xian)場測(ce)量的(de)數據(ju)L1、L2、L1、L2及a,根據(ju)《高(gao)壓管、管件(jian)及緊固(gu)件(jian)通用(yong)設計(ji)(ji)(ji)》確定(ding)或選用(yong)的(de)數據(ju)R、8或Δ,在計(ji)(ji)(ji)算時需根據(ju)《高(gao)壓管、管件(jian)及緊固(gu)件(jian)通用(yong)設計(ji)(ji)(ji)》核(he)對(dui)的(de)數據(ju)M1、M2。計(ji)(ji)(ji)算固(gu)定(ding)角(jiao)為α的(de)高(gao)壓彎管管段展(zhan)開長度c。
在確定預制管段(duan)的(de)加工(gong)尺(chi)寸(cun)和繪制加工(gong)尺(chi)寸(cun)圖時(shi)須注意以下幾點：
①. 法蘭、焊口的(de)設置應(ying)考慮管子加工(gong)及管段的(de)安裝、維(wei)護、檢修的(de)方便，不得置于墻壁、樓板或管架上。
②. 彎(wan)管(guan)(guan)的彎(wan)曲半徑(jing)應大(da)于(yu)(yu)(yu)或(huo)等(deng)于(yu)(yu)(yu)5倍(bei)管(guan)(guan)子(zi)外徑(jing)，即R≥5Dw.特殊情況(kuang)下亦(yi)允(yun)許R<Dw,但(dan)必須保證彎(wan)曲后(hou)不(bu)(bu)超過規(gui)定(ding)橢圓度，壁厚在安全范圍內。彎(wan)管(guan)(guan)的管(guan)(guan)端直(zhi)管(guan)(guan)部分最(zui)小(xiao)長度應大(da)于(yu)(yu)(yu)或(huo)等(deng)于(yu)(yu)(yu)1.3倍(bei)管(guan)(guan)子(zi)外徑(jing)（M≥1.3Dw),且不(bu)(bu)得小(xiao)于(yu)(yu)(yu)60mm。
③. 管(guan)端螺紋有(you)(you)公制(zhi)螺紋及(ji)圓柱管(guan)螺紋兩種，在(zai)選用(yong)時應顧及(ji)原(yuan)有(you)(you)管(guan)道、管(guan)件采用(yong)的是哪(na)種螺紋，以便舊件配換。
④. 在(zai)標注管端螺紋(wen)時(shi)應注意(yi)：
PN320MPa的(de) DN6mm、DN10mm 管子和(he) PN220MPa 的(de) DN6mm、DN10mm、DN15mm管子，因受(shou)管子規(gui)格限制，只能(neng)采用G1/4in、G5/8in的(de)圓柱管螺紋。
PN320MPa的DN15~65mm 管(guan)(guan)(guan)子和PN220MPa的DN25~80mm管(guan)(guan)(guan)子，可根據現場實際(ji)情(qing)況采(cai)用(yong)(yong)公制螺(luo)(luo)紋(wen)或(huo)(huo)圓柱管(guan)(guan)(guan)螺(luo)(luo)紋(wen)。也就是說，在這些范(fan)圍(wei)內，兩種螺(luo)(luo)紋(wen)并用(yong)(yong)；PN320MPa的DN80mm或(huo)(huo)更大(da)的管(guan)(guan)(guan)子和PN220MPa的DN100mm或(huo)(huo)更大(da)的管(guan)(guan)(guan)子，管(guan)(guan)(guan)端螺(luo)(luo)紋(wen)只能用(yong)(yong)公制螺(luo)(luo)紋(wen)。

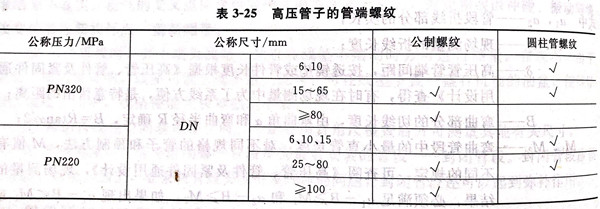

綜上所(suo)述(shu)，可列成表3-25。
公制螺(luo)(luo)紋(wen)為圓(yuan)(yuan)根螺(luo)(luo)紋(wen)，外螺(luo)(luo)紋(wen)牙型槽底為圓(yuan)(yuan)弧形，圓(yuan)(yuan)柱管(guan)螺(luo)(luo)紋(wen)為圓(yuan)(yuan)角螺(luo)(luo)紋(wen)。管(guan)端螺(luo)(luo)紋(wen)的精度等(deng)級(ji)為2a級(ji)，其(qi)技術要求應符合《高壓(ya)管(guan)、管(guan)件(jian)及(ji)緊固件(jian)通用設計》中(zhong)“H5-67”、“H6-67”及(ji)“H31-67”之(zhi)規定。
⑤. 檢修工(gong)(gong)作中，在繪制(zhi)好管段預制(zhi)加工(gong)(gong)圖后，應與原有的高(gao)壓管道(dao)配管施(shi)工(gong)(gong)圖認真核對，一定(ding)要確認無誤(wu)后才(cai)能(neng)據以加工(gong)(gong)。
⑥. 在(zai)有(you)把握的情況(kuang)下，可以根據原(yuan)有(you)的高(gao)(gao)壓管道(dao)配管施工圖(tu)來(lai)繪制(zhi)(zhi)高(gao)(gao)壓管段(duan)的預(yu)制(zhi)(zhi)加(jia)工尺寸(cun)圖(tu)，但封(feng)閉(bi)管段(duan)必須(xu)以現場(chang)實測(ce)數(shu)據的計算結果來(lai)繪制(zhi)(zhi)加(jia)工尺寸(cun)圖(tu)。封(feng)閉(bi)管段(duan)最(zui)好(hao)選成容易測(ce)量(liang)的直(zhi)管段(duan)，封(feng)閉(bi)管段(duan)的長度最(zui)好(hao)實測(ce)。
