一、連接形式

閥門與(yu)管道(dao)的連(lian)接(jie)(jie)主(zhu)要有螺(luo)紋連(lian)接(jie)(jie)、法(fa)蘭連(lian)接(jie)(jie)、焊接(jie)(jie)連(lian)接(jie)(jie)、對夾連(lian)接(jie)(jie)和卡套連(lian)接(jie)(jie)等。

1. 螺紋(wen)連(lian)接

  螺紋(wen)連接(jie)結構簡單，安(an)裝(zhuang)容易，是閥門中采用較多(duo)的一種方式。但螺紋(wen)易銹蝕，在管徑(jing)逐漸增大時，安(an)裝(zhuang)的難(nan)度(du)隨之(zhi)增加(jia)，密封性(xing)能(neng)下(xia)降，因(yin)此螺紋(wen)連接(jie)多(duo)在小口徑(jing)（DN<100mm)閥門中采用。

2. 法蘭連接

  法蘭連(lian)(lian)接是閥門中(zhong)采用最廣泛的(de)(de)一種(zhong)連(lian)(lian)接方式。因為法蘭有多種(zhong)密封形(xing)式，能適應各(ge)不同運(yun)行壓力(li)和(he)溫度要求，裝卸方便，密封可靠(kao)，幾乎(hu)不受管徑的(de)(de)限制。

3. 焊接(jie)連接(jie)

  閥(fa)門(men)(men)與(yu)管道焊(han)接(jie)是一種特殊(shu)的(de)(de)連接(jie)方式。焊(han)接(jie)閥(fa)門(men)(men)安裝(zhuang)后不能拆(chai)卸，給安裝(zhuang)及維修(xiu)帶來困難(nan)。但焊(han)接(jie)結構強度高(gao)，密封可靠，在高(gao)溫(wen)高(gao)壓中運(yun)行的(de)(de)閥(fa)門(men)(men)多有(you)采用(yong)。

4. 對夾式連(lian)接

  對夾(jia)式(shi)連(lian)接是以螺(luo)栓(shuan)拉緊固定的方式(shi)將閥(fa)體夾(jia)在(zai)兩個管道法蘭之間。對夾(jia)式(shi)連(lian)接的兩個端面(mian)距離較(jiao)短，有利(li)于閥(fa)門的安裝和拆(chai)卸。對夾(jia)式(shi)連(lian)接只在(zai)蝶(die)閥(fa)及部分高壓小口(kou)徑球閥(fa)及止(zhi)回閥(fa)范圍(wei)內使(shi)用(yong)。

5. 卡(ka)套連接

  卡(ka)套(tao)(tao)連(lian)接(jie)(jie)是將(jiang)管(guan)子及卡(ka)套(tao)(tao)與閥(fa)體連(lian)接(jie)(jie)端的外螺紋(wen)連(lian)接(jie)(jie)，利用卡(ka)套(tao)(tao)的楔形尖(jian)角將(jiang)管(guan)子和閥(fa)體緊密地擠壓在一起而達到連(lian)接(jie)(jie)和密封的目的。卡(ka)套(tao)(tao)連(lian)接(jie)(jie)已廣(guang)泛(fan)用于(yu)小口徑鍛(duan)造(zao)閥(fa)門(men)。

二、驅動機構

 閥門(men)的(de)驅(qu)動機構是控制和操作閥門(men)運行的(de)組成部(bu)件。除運行人員在現場直接操作的(de)手動方(fang)式外，還有由遠(yuan)方(fang)控制或自動控制的(de)電(dian)力驅(qu)動、電(dian)磁驅(qu)動、氣壓(ya)(ya)及液壓(ya)(ya)驅(qu)動等方(fang)式。

1. 手(shou)動閥(fa)門(men)

    手(shou)(shou)動閥門是由運行人員在現場直接操作的閥門。它包括手(shou)(shou)輪(lun)(lun)驅動、手(shou)(shou)柄或(huo)扳手(shou)(shou)驅動、齒輪(lun)(lun)驅動、鏈輪(lun)(lun)驅動及連桿驅動等(deng)。

   ①. 手輪驅(qu)動  多用于閥芯作(zuo)直線運動，驅(qu)動力矩較小(xiao)的閘閥、截(jie)止閥等(deng)。

   ②. 手(shou)柄（或扳手(shou)）驅(qu)動(dong) 一般用于(yu)閥(fa)芯作(zuo)旋轉運動(dong)，驅(qu)動(dong)力(li)矩(ju)不大的(de)球閥(fa)、蝶閥(fa)等。

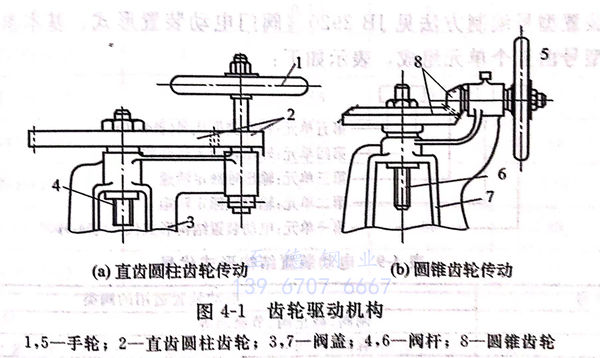

   ③. 齒(chi)輪(lun)驅動(dong) 當閥門的啟(qi)閉(bi)力(li)矩(ju)(ju)較(jiao)大時，應通過齒(chi)輪(lun)或蝸輪(lun)蝸桿驅動(dong)機構(gou)來減少啟(qi)閉(bi)力(li)矩(ju)(ju)。圖4-1為閥門齒(chi)輪(lun)驅動(dong)機構(gou)。由齒(chi)輪(lun)驅動(dong)的閥門一般都是壓力(li)較(jiao)高(gao)、口徑較(jiao)大的閥門。

   ④. 鏈輪及連(lian)桿(gan)驅動  安裝(zhuang)在不便直接(jie)操作處的閥(fa)(fa)門，可在手輪上加裝(zhuang)鏈輪或連(lian)桿(gan)間(jian)接(jie)驅動，鏈輪及連(lian)桿(gan)需(xu)由用戶自行配(pei)置，閥(fa)(fa)門制(zhi)造廠(chang)不予供應。

 2. 電(dian)動閥門

 電動(dong)(dong)閥門(men)(men)是由電力驅動(dong)(dong)的閥門(men)(men)，也是閥門(men)(men)中廣泛采(cai)用(yong)的一種驅動(dong)(dong)方式。

  a. 電動閥門的特點

   ①. 可用(yong)于(yu)不能手動操作和難(nan)以接近的閥門，易于(yu)實(shi)現遠距離操作和系統的自動化。

   ②. 可以減(jian)輕操作(zuo)人員的勞動強度，特別(bie)適(shi)用于高壓力、大口徑閥門。

  ③. 可(ke)以快(kuai)速啟閉(bi)，縮短(duan)閥門啟閉(bi)的操作時間(jian)。

  ④. 用于(yu)電動(dong)閥(fa)(fa)門的(de)驅動(dong)電機(ji)(ji)(ji)屬(shu)于(yu)專用電動(dong)機(ji)(ji)(ji)。因(yin)為在閥(fa)(fa)門剛(gang)啟動(dong)及關閉(bi)終了(le)時的(de)瞬間所產(chan)生(sheng)的(de)轉(zhuan)矩最(zui)大(da)，要(yao)求(qiu)電動(dong)機(ji)(ji)(ji)的(de)啟動(dong)轉(zhuan)矩和最(zui)大(da)轉(zhuan)矩與額定轉(zhuan)矩之比均(jun)應大(da)于(yu)2.5。又由于(yu)在閥(fa)(fa)門關閉(bi)終了(le)時，要(yao)求(qiu)電動(dong)機(ji)(ji)(ji)能(neng)迅速停(ting)止，因(yin)而要(yao)求(qiu)電動(dong)機(ji)(ji)(ji)的(de)轉(zhuan)動(dong)慣量(liang)要(yao)比普通(tong)電動(dong)機(ji)(ji)(ji)小三分之一左右，普通(tong)電動(dong)機(ji)(ji)(ji)不(bu)能(neng)具備這(zhe)種特性。在潮濕(shi)及易燃、易爆區域使用的(de)電動(dong)機(ji)(ji)(ji)，應有(you)特殊的(de)防護(hu)措(cuo)施。

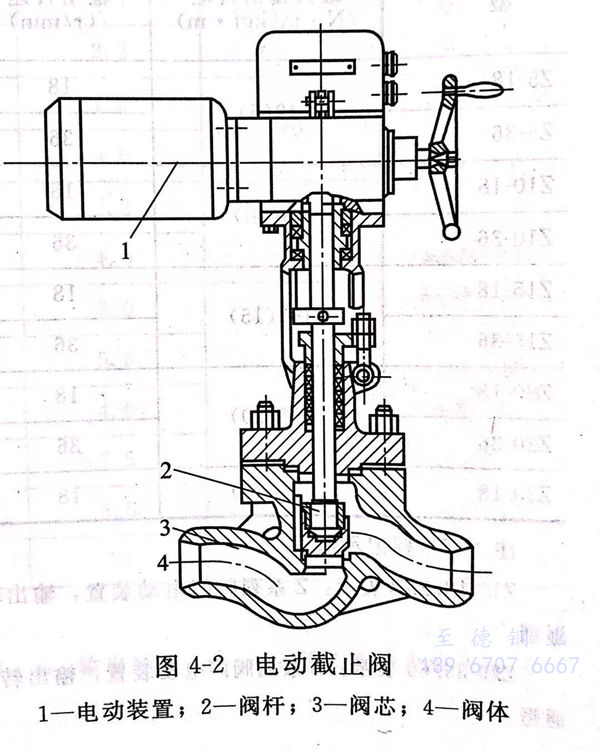

    圖4-2為一(yi)電(dian)動(dong)(dong)截止閥(fa)，閥(fa)門的(de)開閉由安裝在閥(fa)蓋上的(de)電(dian)動(dong)(dong)裝置(zhi)控制(zhi)(zhi)。電(dian)動(dong)(dong)裝置(zhi)包括(kuo)專用(yong)電(dian)動(dong)(dong)機、減速器(qi)、轉矩控制(zhi)(zhi)機構(gou)、行程控制(zhi)(zhi)機構(gou)、現場操作(zuo)機構(gou)以及手動(dong)(dong)與電(dian)動(dong)(dong)切換(huan)機構(gou)。閥(fa)門可就地手動(dong)(dong)或(huo)電(dian)動(dong)(dong)操作(zuo)，也可遠(yuan)距離電(dian)動(dong)(dong)操作(zuo)。

  b. 電動裝置

  閥(fa)(fa)(fa)門(men)(men)的(de)電動裝置有Z型和Q型兩大(da)系(xi)列(lie)。Z系(xi)列(lie)適(shi)(shi)用于(yu)閘閥(fa)(fa)(fa)、截止閥(fa)(fa)(fa)等(deng)閥(fa)(fa)(fa)芯(xin)做直線運(yun)動的(de)閥(fa)(fa)(fa)門(men)(men)。Q系(xi)列(lie)適(shi)(shi)用于(yu)球(qiu)閥(fa)(fa)(fa)、蝶閥(fa)(fa)(fa)等(deng)閥(fa)(fa)(fa)芯(xin)做旋轉運(yun)動的(de)閥(fa)(fa)(fa)門(men)(men)。此外(wai)，ZD系(xi)列(lie)是Z系(xi)列(lie)中(zhong)轉矩較大(da)的(de)分支系(xi)列(lie)，TZ系(xi)列(lie)是Z系(xi)列(lie)中(zhong)可與閥(fa)(fa)(fa)門(men)(men)同(tong)軸(zhou)直聯的(de)分支系(xi)列(lie)。TQ系(xi)列(lie)是Q系(xi)列(lie)中(zhong)可與閥(fa)(fa)(fa)門(men)(men)同(tong)軸(zhou)直聯的(de)分支系(xi)列(lie)。

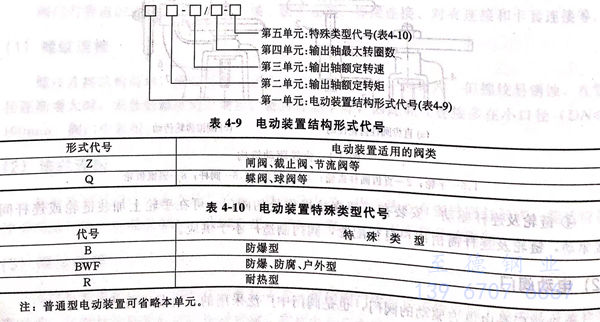

  閥門電(dian)動(dong)裝置(zhi)型號(hao)編制方法見JB2920《閥門電(dian)動(dong)裝置(zhi)形式、基本參數和連接尺寸》標準的(de)規定。型號(hao)由五個單(dan)元組成，表(biao)示如下：

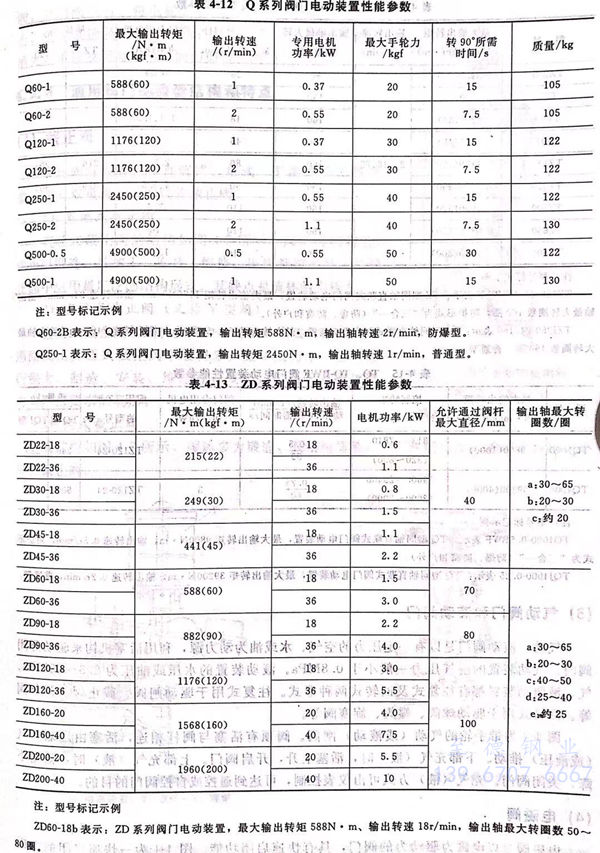

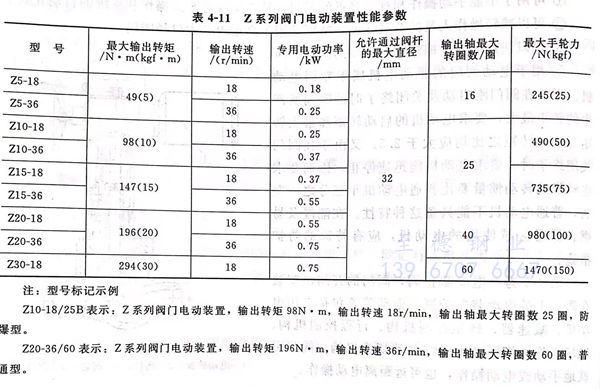

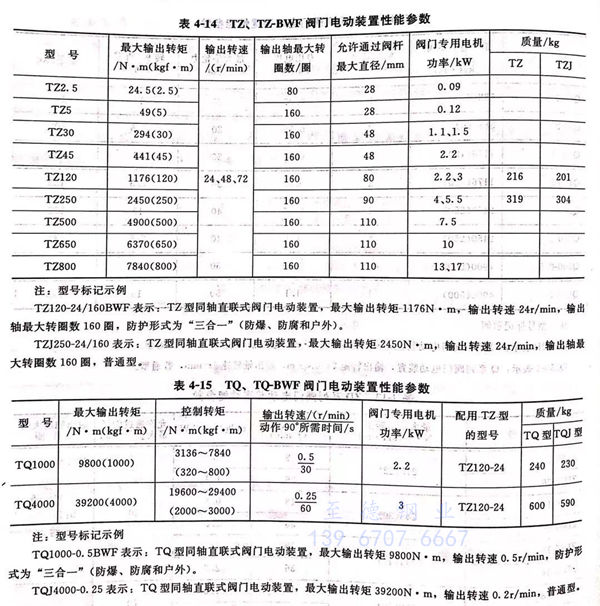

  閥門電(dian)動裝置型(xing)號與性能參數(shu)，見表 4-11~表4-15。

三、氣動(dong)閥(fa)門和液動(dong)閥(fa)門

  氣(qi)動(dong)、液(ye)動(dong)閥(fa)(fa)門是(shi)以(yi)有一定壓(ya)力(li)(li)的空(kong)氣(qi)、水或油為動(dong)力(li)(li)源，利用活塞機構(gou)來驅(qu)動(dong)開閉閥(fa)(fa)門。氣(qi)動(dong)裝置(zhi)的空(kong)氣(qi)壓(ya)力(li)(li)一般小(xiao)于0.8MPa.液(ye)動(dong)裝置(zhi)的水壓(ya)或油壓(ya)為2.5~25MPa。氣(qi)、液(ye)驅(qu)動(dong)裝置(zhi)都有往復(fu)式及回轉(zhuan)式兩種形(xing)式。往復(fu)式用于驅(qu)動(dong)閘閥(fa)(fa)、截止(zhi)閥(fa)(fa)、調(diao)節閥(fa)(fa)等(deng)。回轉(zhuan)式用于驅(qu)動(dong)球閥(fa)(fa)、蝶閥(fa)(fa)、旋塞閥(fa)(fa)等(deng)。

  圖4-3為(wei)帶手輪的(de)(de)氣動（或(huo)(huo)液(ye)動）閘閥(fa)(fa)。閥(fa)(fa)頂有活(huo)(huo)塞與閥(fa)(fa)桿相(xiang)連，活(huo)(huo)塞由壓縮空氣（或(huo)(huo)液(ye)壓）推(tui)動。下(xia)部充(chong)氣（液(ye)）時(shi)，活(huo)(huo)塞上(shang)升，開啟(qi)閥(fa)(fa)門。上(shang)部充(chong)氣（液(ye)）時(shi)，活(huo)(huo)塞下(xia)降，關閉閥(fa)(fa)門。充(chong)氣（液(ye)）方(fang)式可(ke)由儀(yi)表控(kong)制，可(ke)達到遙控(kong)或(huo)(huo)自控(kong)閥(fa)(fa)門的(de)(de)目的(de)(de)。

四、電磁閥

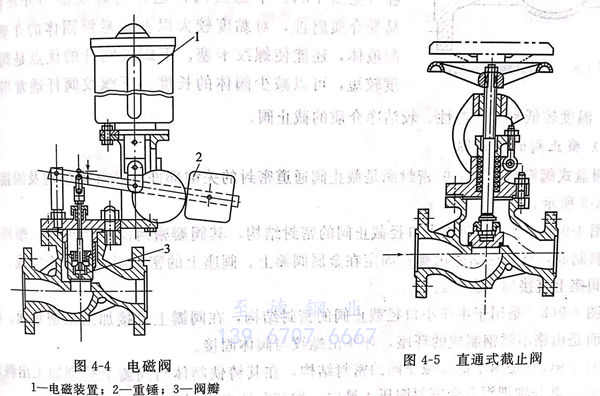

電(dian)磁(ci)閥(fa)(fa)(fa)是以電(dian)磁(ci)為(wei)驅(qu)動力的(de)閥(fa)(fa)(fa)門，具有快速(su)啟閉功能。圖4-4為(wei)一快速(su)啟閉的(de)電(dian)磁(ci)閥(fa)(fa)(fa)，開(kai)啟閥(fa)(fa)(fa)門時(shi)，將電(dian)磁(ci)裝置接通(tong)電(dian)流，電(dian)磁(ci)鐵產生磁(ci)力，吸起重錘及(ji)閥(fa)(fa)(fa)瓣，閥(fa)(fa)(fa)門被打開(kai)。切斷電(dian)流時(shi)，磁(ci)力消失，重錘及(ji)閥(fa)(fa)(fa)瓣下落(luo)，閥(fa)(fa)(fa)門即(ji)被關閉。
