高合金91香蕉視頻app:雙相不銹鋼一般含有大于25%的鉻和比低、中合金雙相不銹鋼高的鎳元素，另加入較高含量的鉬、氮等元素，PREN 值也高于低、中合金雙相不銹鋼。


 0Cir25Ni6Mo3CuN是出現較(jiao)早、應(ying)用廣(guang)泛、具有代表性的高合金雙相不銹鋼。


 該鋼(gang)中(zhong)除鉻(ge)、鎳、氮元(yuan)素(su)外，還加(jia)入了銅(tong)(tong)(tong)。加(jia)銅(tong)(tong)(tong)的(de)(de)目(mu)的(de)(de)主要是提(ti)高(gao)材(cai)料在(zai)硫酸、鹽酸中(zhong)的(de)(de)耐腐(fu)蝕性能(neng)和提(ti)高(gao)對(dui)(dui)應(ying)力(li)腐(fu)蝕的(de)(de)穩(wen)定性。銅(tong)(tong)(tong)也(ye)是穩(wen)定奧氏體的(de)(de)元(yuan)素(su)，促進(jin)雙(shuang)相不(bu)銹(xiu)鋼(gang)中(zhong)奧氏體相的(de)(de)穩(wen)定。但是，銅(tong)(tong)(tong)的(de)(de)存在(zai)對(dui)(dui)鑄(zhu)件而言容易產生偏析(xi)，對(dui)(dui)鍛件、軋件會降低熱加(jia)工過程的(de)(de)熱塑性，所以，在(zai)實際應(ying)用時，鑄(zhu)件控制銅(tong)(tong)(tong)含量不(bu)大(da)于3%,鍛件和軋件應(ying)控制銅(tong)(tong)(tong)含量不(bu)大(da)于2%。

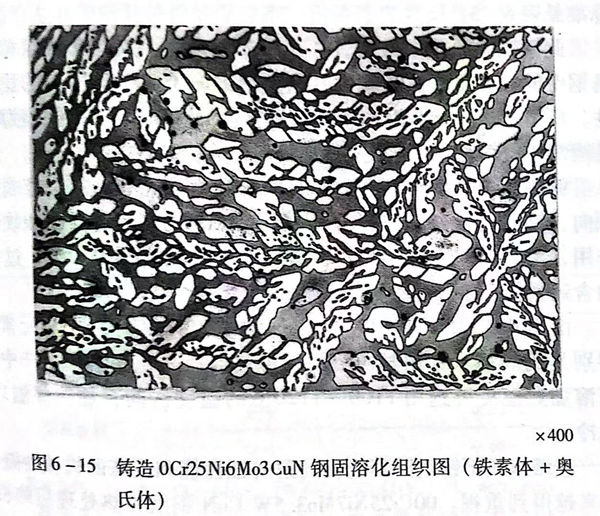

 該(gai)鋼由(you)于銅、氮的作用，促進了奧氏體(ti)的穩定性(xing)，所以，加熱到1200℃時仍有近40%的奧氏體(ti)相。見圖(tu)6-15。


圖 15.jpg


0Cr25Ni6Mo3CuN在700~950℃溫度區間也有(you)脆(cui)(cui)相析出，引起脆(cui)(cui)性和耐腐蝕性的降低(di)，也存在475℃脆(cui)(cui)性。


表 3.jpg


0Cr25Ni6Mo3CuN在固(gu)溶處理后有較高的機械性能，特(te)別(bie)是高的屈服(fu)強度(du)，見(jian)表6-3。在實際(ji)生產中，固(gu)溶加熱(re)溫度(du)選擇(ze)在1100℃左右(you)為宜。采用(yong)水冷卻。
