不銹鋼的熱處理除依據鋼的類型不同，分別有退火、淬火、回火、調質、固溶化、穩定化、沉淀時效及消除應力等處理外，還可以依據鋼的類型及使用功能的需要，采用其他熱處理方式，如氮化、碳氮共滲、硫氮碳共滲、表面淬火等。下面著重說明不銹鋼進行這些熱處理時的主要特點。

 91香蕉視頻app:不銹鋼滲氮的特點是相對于一般鋼的滲氮而言的區別如下：

 1. 鈍(dun)化膜的去除

 2. 滲氮速度慢，滲層淺(qian)

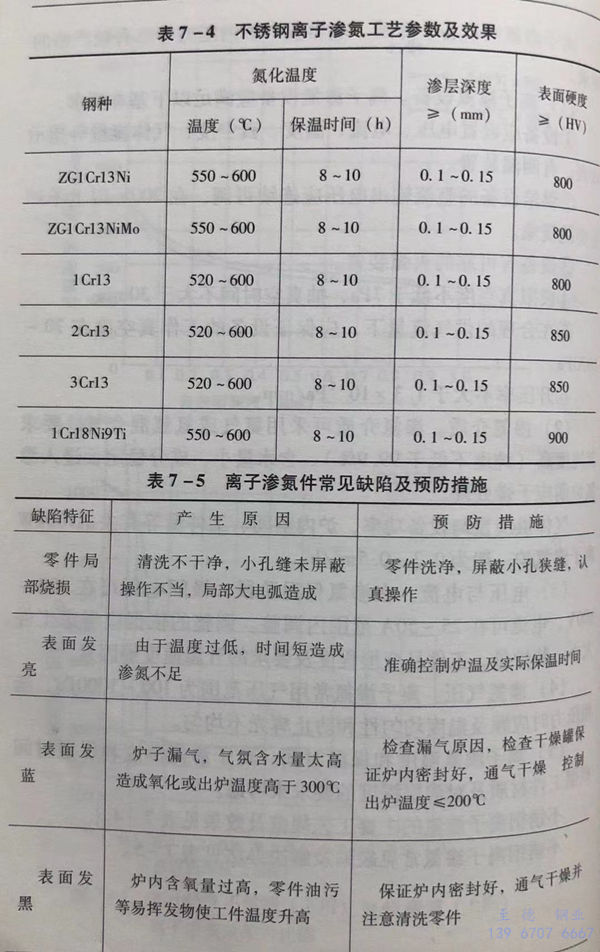

   因為(wei)不銹鋼都含有大(da)(da)量的合金元(yuan)素，它們會阻止氮原(yuan)子的擴散速度，使氮原(yuan)子減緩了向工件內部的滲入(ru)，所以，不銹鋼的滲氮層一般都比較(jiao)淺。而且(qie)過渡(du)層不明顯，反映(ying)在自表(biao)面向中心的硬(ying)度變化梯較(jiao)大(da)(da)。見圖7-4。

 3. 滲(shen)層表面(mian)硬度(du)高

  因為不銹鋼有較高(gao)(gao)含(han)量的鉻、鉬等合金(jin)(jin)元素，與(yu)一般碳鋼和合金(jin)(jin)鋼相比，滲氮層(ceng)組織中(zhong)除Fe4N、Fe3N外，還含(han)有極高(gao)(gao)硬度的合金(jin)(jin)氮化物，所以，使得滲氮層(ceng)表面硬度高(gao)(gao)于(yu)一般碳鋼和一般合金(jin)(jin)鋼滲氮層(ceng)的硬度。見(jian)圖7-4。

 4. 不銹鋼滲(shen)氮后對(dui)耐(nai)腐蝕性的影響

  不銹鋼滲氮后，因為一部分鉻與氮結合，形成Cr₂N、CrN等鉻的氮化物，降低了鋼中的固溶含鉻量，當然對耐腐蝕性有不利影響。

另外，滲氮(dan)溫度恰好是奧氏(shi)(shi)體(ti)不銹(xiu)(xiu)鋼(gang)的敏化(hua)溫度區間(jian)，所以(yi)，對含碳量大于0.03%的奧氏(shi)(shi)體(ti)或(huo)雙相(xiang)不銹(xiu)(xiu)鋼(gang)的抗晶間(jian)腐蝕也產(chan)生不利的影(ying)響。這(zhe)應(ying)是對某些(xie)有特殊耐腐蝕性要求的零件(jian)在(zai)選用滲氮(dan)工(gong)藝(yi)處理時要注意考慮(lv)的問題(ti)。
