一、不銹鋼管噴(pen)砂處理

 1.  工(gong)藝條件

  磨料采用河砂(sha)（150~180μm)、石英砂(sha)（150~180μm)或石英砂(sha)（75~90μm),工藝條(tiao)件：噴(pen)嘴(zui)16mm,表(biao)壓(ya)＜6kgf/c㎡  (1kgf=9.80665Pa,下同），噴(pen)射角70°~90°,噴(pen)嘴(zui)與樣板距離200~300mm.

 2. 不(bu)銹鋼(gang)管(guan)表面噴砂(sha)后的(de)質量

  噴砂后不銹鋼管表面粗糙，顯深灰色，無金屬光澤。

二、不銹鋼(gang)管(guan)噴丸處理

 玻璃丸(wan)是球狀物，當噴射(she)到金(jin)屬(shu)表(biao)面，形(xing)成(cheng)無數微小半(ban)圓形(xing)表(biao)面，它(ta)使(shi)光(guang)線反射(she)后使(shi)表(biao)面呈顯均勻淺(qian)銀灰色(se)金(jin)屬(shu)光(guang)澤表(biao)面，玻璃丸(wan)可滿足這種技(ji)術要求。

 1. 噴(pen)射玻璃(li)丸設備

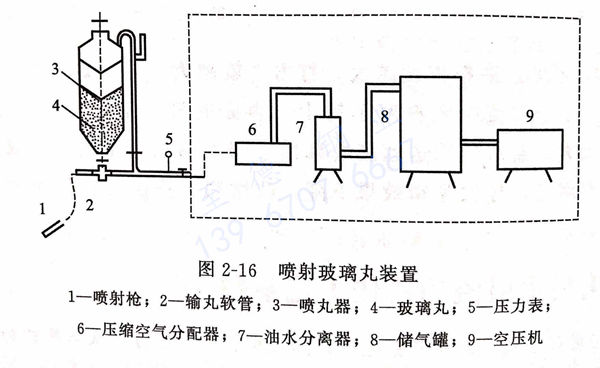

 噴射(she)玻璃丸(wan)裝置(zhi)見圖2-16.

 圖中虛線區設備設在空氣壓縮機(ji)房內(nei)

  ①. 噴(pen)槍:  共4支(zhi)噴(pen)槍，嘴芯用T10鋼制成(cheng)，經熱(re)處理達HRC60, 直徑(jing)為ф7mm,當磨(mo)損(sun)至ф10mm時應予更(geng)換。

  ②. 噴丸器:  容積為0.14m3,(青島第二(er)鑄造(zao)機械(xie)廠生產的Φ2014型設備(bei)）。

  ③. 輸丸軟(ruan)管:  內襯(chen)有編織布(bu)的耐壓(ya)橡膠(jiao)軟(ruan)管。

  ④. 玻(bo)璃(li)(li)丸:  由(you)河北定州拋光材料(liao)廠生產的(de)WB-II型玻(bo)璃(li)(li)丸，成圓率＞95%密度(du)(du)為2.49g/cm3,硬(ying)度(du)(du) HB470g/mm2,粒度(du)(du)?150~250μm.

  2. 噴射玻(bo)璃丸工(gong)藝

  ①. 壓(ya)縮空(kong)氣壓(ya)力:  噴丸器的表(biao)壓(ya)不得小于5kgf/cm2.

  ②. 噴(pen)(pen)射(she)角:  平面噴(pen)(pen)射(she)時，噴(pen)(pen)射(she)角為60°~70°,直角處(chu)噴(pen)(pen)射(she)角可接(jie)近(jin)90°.

  ③. 靶(ba)距(ju):  噴嘴與工件距(ju)離為200~300mm.

  3. 操(cao)作程序

  ①. 噴丸前檢(jian)查(cha):  工件上的砂(sha)眼、劃傷、凹坑等缺陷應補焊、修(xiu)拋、整平，有(you)油污應清洗干凈。

  ②. 對工件外露孔眼及碳鋼部位要封口并有保護(hu)措施。

  ③. 噴丸(wan):  噴前(qian)檢查壓縮空(kong)氣(qi)是否有油(you)水雜質，然后開啟各閥門(men)，工作進度為(wei)20~30min/㎡2.

  ④. 噴(pen)射結(jie)束(shu):  關閉各閥門(men)后，檢查有(you)無漏噴(pen)或局(ju)部表面過熱而產生的變形和色差，若有(you)，應(ying)立即補(bu)噴(pen)。

  ⑤. 工(gong)件(jian)清理:  工(gong)件(jian)在清理室(shi)內，拆除封(feng)口和保(bao)護(hu)(hu)物，用壓縮空(kong)氣吹凈(jing)工(gong)件(jian)表面，再(zai)用干凈(jing)棉紗擦凈(jing)，用塑(su)料保(bao)護(hu)(hu)罩將工(gong)件(jian)保(bao)護(hu)(hu)好。

  ⑥. 玻璃丸經多次噴射后，要通(tong)過200目篩網(wang)篩選，以備循環(huan)使(shi)用。
