溶液的配制應根據配方各成分的含量分為體積含量［％（體積分數）］或mL/L和質量含量［％（質量分數）］或g/L,在計算用量上有所不同。
1. 體積(ji)含(han)量(liang)

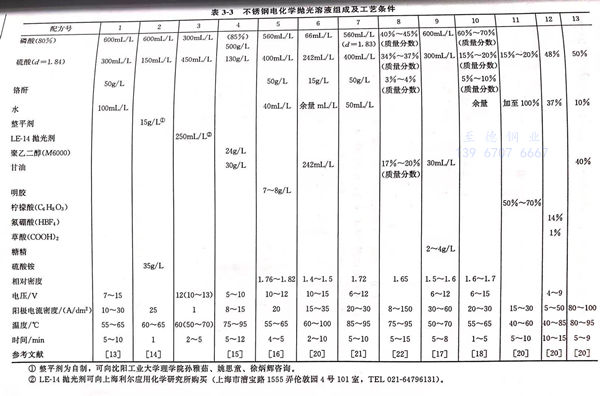

以表3-3中配方5為(wei)例(li)，假設槽液容積為(wei)1000L,計算用量(liang)及配制步驟(zou)如下。
①. 磷酸用量
560mL/LX1000L=560L,量取磷酸560L加入槽(cao)內。
②. 硫酸用量
400mL/Lx1000=400L,量取硫酸400L,在不斷攪(jiao)拌下加入(ru)磷酸中。
③. 水的用量
40mL/Lx1000L=40L,置于(yu)另外一容器中(zhong)。
④. 鉻酐用量
50g/Lx1000L=50kg,稱(cheng)取50kg鉻(ge)酐加入40L水(shui)中，攪拌使溶(rong)解成鉻(ge)酸溶(rong)液(ye)。
⑤. 將鉻酸溶(rong)液(ye)(ye)在攪(jiao)拌下緩慢(man)加入磷酸－硫酸溶(rong)液(ye)(ye)中(zhong)，攪(jiao)拌均勻，溶(rong)液(ye)(ye)呈黃色。
⑥. 明(ming)膠用量
8g/Lx1000L=8kg.稱(cheng)取明(ming)膠8kg,并粉(fen)(fen)碎成粉(fen)(fen)狀，在攪拌(ban)下(xia)加入⑤步驟的溶液(ye)中，加入要緩慢，分(fen)少批量撒(sa)人，此時起強烈的還原反應(ying)，部分(fen)Cr6+(即鉻酸中的鉻）轉(zhuan)變(bian)為Cr3+,電解液(ye)轉(zhuan)變(bian)呈(cheng)黃綠色(se)。
⑦. 在(zai)表3-3配方(fang)6中不含有明膠而(er)含有甘(gan)油，則應將計算(suan)量(liang)的(de)甘(gan)油在(zai)攪拌下(xia)分(fen)批加人槽(cao)內，此(ci)時也(ye)起強烈(lie)的(de)還原(yuan)反應，并(bing)產(chan)生大量(liang)泡沫(mo)，為防止泡沫(mo)的(de)產(chan)生使溶液溢(yi)出槽(cao)外，加入甘(gan)油時要特別小心(xin)，溶液也(ye)轉(zhuan)呈黃綠色。靜置(zhi)冷(leng)卻。
⑧. 測量溶(rong)液的相對密度(du)
用比重計測量(liang)冷(leng)卻后的(de)槽(cao)液(ye)，是否在1.76~1.82范(fan)圍內(nei)(nei)，如(ru)果超過上(shang)限1.82,則應加少量(liang)水(shui)(shui)調整到(dao)1.82之(zhi)內(nei)(nei)。如(ru)果低于1.76,則應將槽(cao)液(ye)升溫到(dao)80℃,蒸除水(shui)(shui)分，使相對密度上(shang)升至(zhi)1.76以內(nei)(nei)。
⑨. 通電處理
在陽(yang)極上(shang)掛上(shang)厚度不(bu)小(xiao)于2mm的不(bu)銹鋼板，在陰極上(shang)掛上(shang)鉛板（要有足夠的面積），在溫度70~80℃,DA=60~80A/dm2下通電處理，時間按40A·h/L計算(suan)。
⑩. 試投入零件(jian)電化學拋光
如果拋(pao)光質量(liang)(liang)(liang)(liang)良好，即(ji)可(ke)投入試用。如果拋(pao)光質量(liang)(liang)(liang)(liang)未達(da)要(yao)求，可(ke)繼續電(dian)解(jie)(jie)，或(huo)分(fen)析(xi)測量(liang)(liang)(liang)(liang)溶液成(cheng)分(fen)含(han)(han)量(liang)(liang)(liang)(liang)，進行必(bi)要(yao)的(de)(de)調整。通(tong)電(dian)處理的(de)(de)不(bu)(bu)足(zu)可(ke)能使溶液中鉻(ge)離(li)(li)子(zi)、鎳離(li)(li)子(zi)含(han)(han)量(liang)(liang)(liang)(liang)不(bu)(bu)足(zu)，造(zao)成(cheng)新配電(dian)解(jie)(jie)液拋(pao)光表面(mian)出現點狀(zhuang)腐蝕(shi)，或(huo)表面(mian)光澤(ze)不(bu)(bu)夠理想。加入鉻(ge)酐、甘油、明膠可(ke)以使電(dian)解(jie)(jie)液中的(de)(de)六價(jia)鉻(ge)和(he)三價(jia)鉻(ge)更(geng)快地增加到必(bi)需的(de)(de)含(han)(han)量(liang)(liang)(liang)(liang)，但鎳離(li)(li)子(zi)含(han)(han)量(liang)(liang)(liang)(liang)還要(yao)靠(kao)電(dian)解(jie)(jie)不(bu)(bu)銹(xiu)鋼的(de)(de)溶入產生。通(tong)電(dian)處理可(ke)使電(dian)解(jie)(jie)液呈現微綠(lv)色，表明已有一定量(liang)(liang)(liang)(liang)的(de)(de)鎳離(li)(li)子(zi)、鉻(ge)離(li)(li)子(zi)溶入電(dian)解(jie)(jie)液中，方可(ke)獲得試拋(pao)光的(de)(de)成(cheng)功(gong)。
2. 質量含量
以表3-3中配(pei)(pei)方(fang)10為例(li)［磷酸60%~70%(質(zhi)量(liang)分(fen)數(shu)）、硫(liu)酸15%~20%(質(zhi)量(liang)分(fen)數(shu)）、鉻酐(gan)5%~10%(質(zhi)量(liang)分(fen)數(shu)），水(shui)余(yu)量(liang)，相對密(mi)度(du)1.6~1.7],配(pei)(pei)制步驟(zou)如(ru)下(xia)，假設槽體積(ji)為1000L.
①. 首先要(yao)測(ce)量(liang)所(suo)使用的磷(lin)酸和硫酸的相(xiang)對(dui)密(mi)度，假定測(ce)出(chu)的磷(lin)酸相(xiang)對(dui)密(mi)度d1=1.7,硫酸相(xiang)對(dui)密(mi)度d2=1.8。
②. 然后從各(ge)種酸的相對(dui)密度(du)的化(hua)學資料的表中查得：在100g酸液中磷酸含量p1=86.25g,硫酸含量p2=88g。

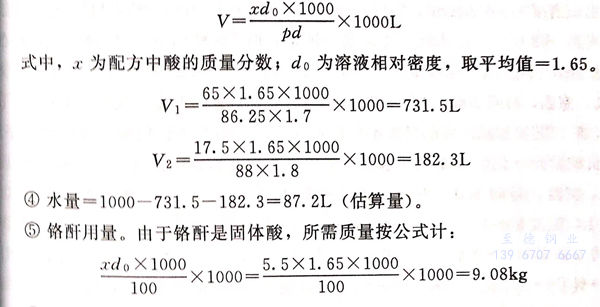

③. 計算磷酸所需體積V1和硫酸所需體積V2.按以下公式：
⑥. 將鉻酐計算量加入所需水中，攪(jiao)拌(ban)溶(rong)解。
⑦. 將磷酸計算量加(jia)入鉻酐溶液中，攪(jiao)拌(ban)均(jun)勻。
⑧. 將硫酸(suan)計算量182.3L在攪拌之下加入(ru)步驟⑦的溶液(ye)中(zhong)。
⑨. 測(ce)量相對密(mi)度
已配好(hao)的溶液(ye)待(dai)溫(wen)度冷卻(que)至(zhi)室溫(wen)后用比(bi)重計測量相對密(mi)度。
如果(guo)相(xiang)對(dui)(dui)密(mi)度高于1.7,應將適量的(de)水加人電解液中，稀釋電解液使相(xiang)對(dui)(dui)密(mi)度在(zai)1.6~1.7范(fan)圍內。
如果相對(dui)密度在1.6~1.7范(fan)圍內，但電解(jie)液體積(ji)不足(zu)，則(ze)根據體積(ji)不足(zu)數，適(shi)量按比例補充磷(lin)酸、硫酸、鉻(ge)酐(gan)量。
如果相(xiang)對密(mi)度(du)低于1.6,而體積已足(zu)或(huo)略超(chao)過所配體積，則將電解液加熱至80℃,蒸除水分(fen)，直到(dao)相(xiang)對密(mi)度(du)達到(dao)1.6~1.7的范圍(wei)內。
⑩. 通電處理
在陰極上掛(gua)上鉛板，在陽極上掛(gua)上不銹鋼板，按在本節（1)中所述進行(xing)通電處理(li)(li)。在溫度70~80℃下，用DA為(wei)60~80A/d㎡,時(shi)間按40A.h/L計算通電處理(li)(li)，然后(hou)投入試拋光，直到(dao)拋光良好(hao)為(wei)止。
