KN-505添(tian)加劑(ji)直接加入到(dao)現在使(shi)用(yong)的瓦特鍍(du)(du)鎳液或氨基磺(huang)酸鹽鍍(du)(du)鎳液中(zhong)使(shi)用(yong)，可(ke)得到(dao)良好的電鍍(du)(du)結合力和光亮的鍍(du)(du)鎳層。

 不銹鋼表面用KN-505鍍鎳之后，也可以直接鍍金，減少工藝，效果良好。

1. 使用范圍

   KN-505鍍(du)鎳既(ji)可(ke)(ke)以(yi)適(shi)(shi)用(yong)于掛鍍(du)，也可(ke)(ke)以(yi)適(shi)(shi)用(yong)于滾鍍(du)，也可(ke)(ke)以(yi)適(shi)(shi)用(yong)于連續(xu)鍍(du)的高(gao)速鋼(gang)帶(dai)，除了適(shi)(shi)用(yong)于SUS304、305等(deng)其(qi)他SUS,也適(shi)(shi)用(yong)于接合力難鍍(du)的鈹(pi)青銅(tong)、磷青銅(tong)。

2. KN-505工藝流程

   脫蠟→水(shui)洗(xi)(xi)(xi)→酸(suan)洗(xi)(xi)(xi)→水(shui)洗(xi)(xi)(xi)→KN-505鍍鎳→水(shui)洗(xi)(xi)(xi)、→其他電鍍→水(shui)洗(xi)(xi)(xi)→烘干→包裝。

 3. KN-505鍍鎳溶液成分(fen)及工藝(yi)條件

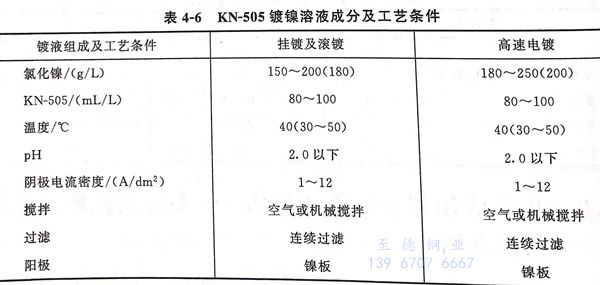

  KN-505鍍(du)鎳溶液成分及工藝條件見表4-6。

4. 技(ji)術管理與溶液維(wei)護(hu)

 ①. KN-505添加(jia)劑可直接加(jia)入現今的電鍍液里使用，但要得到高品(pin)質時，重新開缸是最佳方法。

 ②. KN-505添加(jia)劑添加(jia)100mL/L時較穩定(ding)，KN-505不足時，出現(xian)結合力不良(liang)，故要保持適量(liang)多一些，比規定(ding)量(liang)多（2倍）沒有影(ying)響，但不經濟。

 ③. KN-505消(xiao)耗(hao)(hao)量。400~500A/h時(shi)(shi)消(xiao)耗(hao)(hao)量為10mL/L,即(ji)當(dang)電鍍槽為100L時(shi)(shi)，在電流(liu)400A時(shi)(shi)，KN-505的消(xiao)耗(hao)(hao)量為1000mL/h,即(ji)2500mL/(kA·h)（每千安(an)·小時(shi)(shi)消(xiao)耗(hao)(hao)量為2.5L).

 ④. pH的(de)維護。使用(yong)時(shi)(shi)期內pH必須維持在(zai)2.0以下。在(zai)補充KN-505的(de)時(shi)(shi)期內pH不(bu)會(hui)有變化，如因混入多量的(de)水洗液(ye)時(shi)(shi)pH會(hui)上升(sheng)，是造成鍍層結合力不(bu)良的(de)原因。

 ⑤. 鍍液進行(xing)活性炭(tan)過濾時有20%的(de)KN-505被吸收(shou)，故用(yong)活性炭(tan)過濾后要補充20%的(de)KN-505添加(jia)劑，即添加(jia)KN-505 20mL/L。
