1. 快速(su)鎳(nie)的性能(neng)和用(yong)途

  ①. 快速鎳(nie)的性能： 鍍(du)(du)液呈(cheng)中性偏堿性（pH=7.5~8),鍍(du)(du)液呈(cheng)藍(lan)色，有氨味。沉(chen)積(ji)速率快。

  ②. 快速鎳的(de)用途： 主(zhu)要用于(yu)恢(hui)復尺寸和(he)作耐磨鍍(du)層。一般用作中(zhong)間層，刷鍍(du)中(zhong)應(ying)用廣泛。

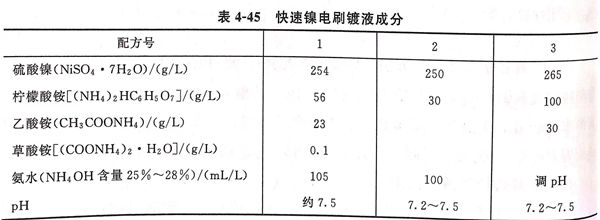

2. 快速(su)鎳電刷鍍(du)液成(cheng)分，見表(biao)4-45

3. 快速鎳(nie)電刷(shua)鍍工藝規范(fan)

 耗電系數：0.113 2A·h/(d㎡·μm);

 工作電壓：8~20V(最佳12~15V);

 陰陽極相對(dui)運動速率：6~35m/min(最(zui)佳12~15m/min);

 單一鍍層安(an)全(quan)厚度：≤0.5mm;

 電連接：只(zhi)能作正極性接電；

 使用溫度(du)：30~50℃,溫度(du)提高可改(gai)善鍍層質量和(he)提高生產效率。

4. 快速鎳溶液的配制

 以配方(fang)1為(wei)例：在500mL燒(shao)杯(bei)中(zhong)，加(jia)(jia)入乙酸(suan)銨23g草(cao)酸(suan)銨0.1g,檸檬酸(suan)銨56g,加(jia)(jia)蒸(zheng)餾水(shui)(shui)200mL,加(jia)(jia)熱(re)攪拌溶(rong)(rong)(rong)解(jie)。另外，在1000mL燒(shao)杯(bei)中(zhong)加(jia)(jia)入硫酸(suan)鎳254g,加(jia)(jia)蒸(zheng)餾水(shui)(shui)400mL,加(jia)(jia)熱(re)攪拌溶(rong)(rong)(rong)解(jie)，將(jiang)500mL燒(shao)杯(bei)中(zhong)的溶(rong)(rong)(rong)液(ye)在攪拌下加(jia)(jia)入到1000mL燒(shao)杯(bei)中(zhong)的溶(rong)(rong)(rong)液(ye)中(zhong)，冷卻至(zhi)25℃后攪拌加(jia)(jia)入氨水(shui)(shui)105mL,調整溶(rong)(rong)(rong)液(ye)pH為(wei)7.5左右。再倒入1000mL量(liang)筒或容量(liang)瓶中(zhong)，加(jia)(jia)蒸(zheng)餾水(shui)(shui)稀釋至(zhi)刻(ke)線。

5. 快(kuai)速鎳(nie)刷鍍過程的空乏(fa)型變化

 隨著鍍(du)液(ye)的循環使用，鍍(du)液(ye)中鎳離子(zi)濃度隨循環使用由50g/L降低(di)至25g/L,屬空(kong)乏(fa)型鍍(du)液(ye)。當(dang)鍍(du)液(ye)容積消耗掉75%左右，鍍(du)液(ye)中析出(chu)大(da)量鹽類結(jie)晶和(he)氫氧(yang)化物，黏度增加(jia)，無法使用，剩余25%溶液(ye)報廢。在循環過(guo)程中鍍(du)液(ye)pH和(he)鍍(du)層硬度比較(jiao)穩定(ding)。
