1. 堿性(xing)銅電刷鍍液的性(xing)質

  堿性(xing)銅電刷(shua)鍍液呈微(wei)堿性(xing)，pH為7~8,顯藍紫色。銅離子含量(liang)均為50g/L,20℃時相(xiang)對(dui)密度為1.13,電導(dao)率為0.142 Ω-1·cm-1。工(gong)作(zuo)通(tong)風要(yao)好，不(bu)要(yao)用手接觸鍍液。

2. 堿性(xing)銅電刷(shua)鍍新(xin)的性(xing)質及用途(tu)

  堿性銅電(dian)刷鍍銅層(ceng)結晶致密，結合力好多用作過(guo)渡層(ceng)或中(zhong)間層(ceng)、釬焊層(ceng)和導電(dian)層(ceng)，防滲碳和防氮(dan)化(hua)層(ceng)。

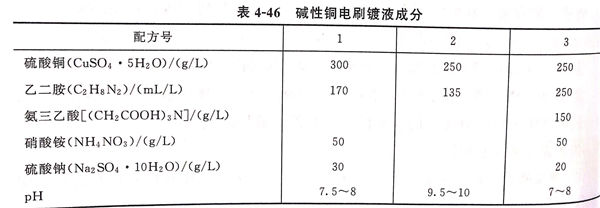

3. 堿性銅電刷鍍液成分(fen)，見表(biao)4-46.

4. 堿性(xing)銅電刷鍍液(ye)的配制

  以配方3為(wei)例，在(zai)1000mL燒(shao)杯中加(jia)(jia)入(ru)(ru)硫(liu)(liu)酸(suan)(suan)(suan)銅250g,蒸(zheng)餾水250mL,加(jia)(jia)熱攪拌(ban)溶(rong)解(jie)，冷卻(que)至20℃,量取二(er)乙(yi)(yi)胺250mL,在(zai)攪拌(ban)下(xia)緩(huan)慢滴入(ru)(ru)硫(liu)(liu)酸(suan)(suan)(suan)銅溶(rong)液(ye)(ye)，由于是放熱反應，溫度(du)(du)升高后(hou)要冷卻(que)后(hou)再加(jia)(jia)。在(zai)500mL的燒(shao)杯中，加(jia)(jia)入(ru)(ru)氨三(san)乙(yi)(yi)酸(suan)(suan)(suan)150g,加(jia)(jia)蒸(zheng)餾水100mL,加(jia)(jia)入(ru)(ru)氫氧(yang)(yang)化(hua)鈉(na)92g,攪拌(ban)使兩者溶(rong)解(jie)，冷卻(que)后(hou)加(jia)(jia)入(ru)(ru)硝酸(suan)(suan)(suan)銨50g,硫(liu)(liu)酸(suan)(suan)(suan)鈉(na)20g,攪拌(ban)溶(rong)解(jie)后(hou)加(jia)(jia)入(ru)(ru)硫(liu)(liu)酸(suan)(suan)(suan)銅乙(yi)(yi)二(er)胺溶(rong)液(ye)(ye)中，冷卻(que)后(hou)加(jia)(jia)入(ru)(ru)1000mL量筒或量瓶中，加(jia)(jia)蒸(zheng)餾水稀釋至刻度(du)(du)，最后(hou)測量pH,低了(le)，加(jia)(jia)少(shao)許10%氫氧(yang)(yang)化(hua)鈉(na)溶(rong)液(ye)(ye)以便升高pH;高了(le)，加(jia)(jia)少(shao)許10%硫(liu)(liu)酸(suan)(suan)(suan)溶(rong)液(ye)(ye)以便降低pH。

5. 操作(zuo)方法及工藝(yi)規(gui)范

 耗電系數：0.18A·h/(d㎡2·μm),在循環(huan)使用過程中耗電系數不(bu)變；

 工(gong)作電壓(ya)：6~15V;

 接(jie)(jie)(jie)電方(fang)式：按正(zheng)極(ji)性連接(jie)(jie)(jie)，工件接(jie)(jie)(jie)負極(ji)，鍍筆(bi)接(jie)(jie)(jie)正(zheng)極(ji)；

 陰陽極相(xiang)對運動速率：10~30m/min;

 使用溫度(du)：20~50℃;

 在循環(huan)使用過程(cheng)中(zhong)，銅(tong)離子濃(nong)度(du)在剩余溶液中(zhong)增加，堿銅(tong)刷鍍液屬富集(ji)鍍液。

 沉(chen)積速率(lv)：12.8μm/min;

 鍍層最大厚度：一般為(wei)0.02~0.03mm.
