1. 不銹鋼陽極氧化膜的制(zhi)備

  不(bu)銹(xiu)鋼陽極氧(yang)化膜是在特定的(de)溶液中（150~350g/L硫酸溶液），在過鈍化電位區(qu)的(de)特定電位下，用電化學方法在奧氏體(ti)不(bu)銹(xiu)鋼表面形成(cheng)耐蝕(shi)性優良的(de)陽極氧(yang)化膜。

2. 不(bu)銹鋼陽極氧化膜的(de)耐蝕性

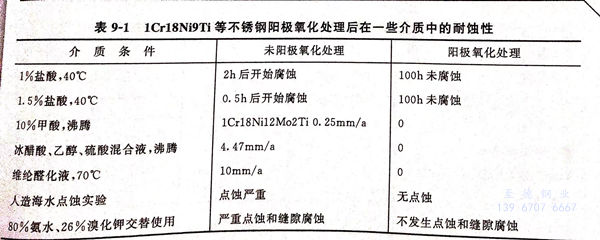

 a. 321不銹鋼陽極氧化處理后在一些介質中的耐蝕性見表9-1。

  不(bu)銹鋼(gang)陽極氧化(hua)膜與自然鈍(dun)化(hua)膜、硝酸鈍(dun)化(hua)膜和彩色膜相比，其(qi)耐蝕性呈(cheng)數(shu)量級的(de)增(zeng)加，特別是抗點蝕和縫(feng)隙腐蝕更為有(you)效。

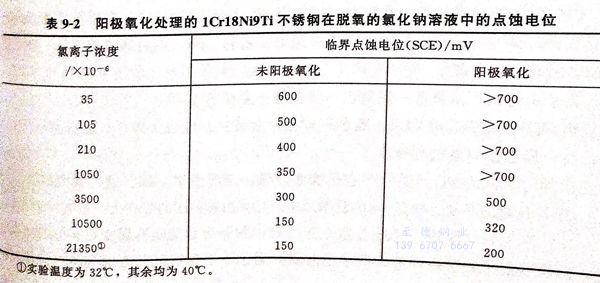

 b. 不(bu)銹鋼陽(yang)極(ji)氧化處理后在不(bu)同氯離子濃度的(de)水(shui)溶液中的(de)點蝕電(dian)位見表9-2，臨界點蝕電(dian)位（相對(dui)于SCE飽(bao)和(he)甘汞(gong)電(dian)極(ji)電(dian)位）大幅度升高。

 c. 實驗(yan)溫度為32℃,其余均為40℃。

3. 陽(yang)極氧化處(chu)理后的不銹鋼的實際使用(yong)

  陽極氧化處理后的321不銹鋼 和316Ti不銹鋼在化工生產中的實際使用表明，在提高設備使用壽命和防止點蝕及縫隙腐蝕方面效果顯著。例如交替接觸氨水和溴化鉀溶液的高壓進樣閥，長期以來存在著材料點蝕和縫隙腐蝕問，經過試用證明，陽極氧化的不銹鋼可以勝任。
