1. 不(bu)銹鋼的活化(hua)腐蝕
不銹鋼極易生成肉眼看不見的薄鈍化膜，影響著色的均勻性。尤其是大面積不銹鋼板(ban)。如果不進行電化學活化腐蝕，或電化學拋光，將導致表面狀況不一致，使生成膜的速率不一致，著色不均勻，產生條紋或多種色彩。
2. 活化腐蝕溶液成分及工藝(yi)條件(jian)
磷酸（H3PO4)(85%) 450mL/L 、陽極電流密度 0.2~0.5A/d㎡
硫酸（H2SO4)(98%) 390mL/L 、 時間 5~10min
去離子水 160mL/L 、 陰極材(cai)料 鉛或不銹鋼
陽極面(mian)積：陰極面(mian)積 、 溫(wen)度 65~70℃
3. 彩色花紋不銹鋼(gang)的制備原理(li)
不銹鋼(gang)板(ban)基(ji)體(ti)經(jing)(jing)(jing)過前(qian)處(chu)理(li)(li)，包括機(ji)械(xie)拋光、除(chu)油、由活化(hua)腐蝕或(huo)電拋光活化(hua)后(hou)(hou)晾干，在不銹鋼(gang)表面采用(yong)(yong)絲網漏印具有一定厚度(du)、耐蝕性能好(hao)的(de)、附著(zhu)牢固(gu)的(de)、易于(yu)用(yong)(yong)堿液去(qu)除(chu)的(de)、圖(tu)文(wen)再現精度(du)高的(de)花紋圖(tu)案的(de)耐蝕墨膜(mo)，經(jing)(jing)(jing)過晾干、固(gu)化(hua)后(hou)(hou)采用(yong)(yong)化(hua)學或(huo)電化(hua)學著(zhu)色(se)，獲得彩(cai)色(se)花紋后(hou)(hou)，然后(hou)(hou)固(gu)膜(mo)處(chu)理(li)(li)、封閉處(chu)理(li)(li)，最后(hou)(hou)用(yong)(yong)堿溶液去(qu)除(chu)耐蝕墨膜(mo)。這樣便獲得了在不銹鋼(gang)板(ban)材(cai)上加(jia)工(gong)出各種精細圖(tu)案、文(wen)字、花紋的(de)彩(cai)色(se)膜(mo)，做到錦上添花，提高彩(cai)色(se)不銹鋼(gang)板(ban)材(cai)的(de)附加(jia)值，極(ji)具經(jing)(jing)(jing)濟意義。但立(li)體(ti)感(gan)不強。
4. 絲網(wang)印刷原理

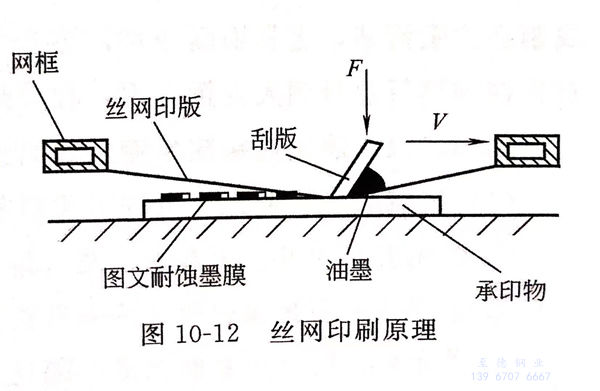

首先是在絲網(wang)上(shang)制(zhi)(zhi)得印刷模(mo)(mo)板。在印刷模(mo)(mo)板上(shang)制(zhi)(zhi)成與所需花紋相反(fan)的(de)負片。使用較普遍(bian)的(de)制(zhi)(zhi)版(ban)(ban)(ban)(ban)法是照相制(zhi)(zhi)版(ban)(ban)(ban)(ban)法。在繃(beng)緊的(de)絲網(wang)上(shang)涂布感(gan)光(guang)膠(jiao)，晾干后經曝光(guang)、顯(xian)影，即得印刷模(mo)(mo)板。印版(ban)(ban)(ban)(ban)上(shang)不需過墨的(de)部分受光(guang)形成固化膜，將(jiang)網(wang)孔封住，印刷時(shi)不透(tou)過油墨。印版(ban)(ban)(ban)(ban)上(shang)需過墨部分的(de)網(wang)孔不封閉(bi)，可(ke)將(jiang)油墨漏印在不銹鋼(gang)表面上(shang)，見圖10-12.絲網(wang)印版(ban)(ban)(ban)(ban)采(cai)用300目滌(di)綸絲網(wang)繃(beng)制(zhi)(zhi)。制(zhi)(zhi)版(ban)(ban)(ban)(ban)時(shi)涂敷厚度為0.01~0.03mm的(de)重氮(dan)感(gan)光(guang)膠(jiao)。耐印力可(ke)高達5000~10000次。
5. 印制圖文耐蝕(shi)膜
耐(nai)蝕(shi)膜(mo)(mo)用油(you)墨可采用金(jin)龍牌99-956和(he)99-200K型堿(jian)溶性耐(nai)酸(suan)油(you)墨。印制圖文耐(nai)蝕(shi)膜(mo)(mo)要求：
刮(gua)印角度(du) 25°~65° 、網版距 2~4mm 、刮(gua)印速率 3.6~12m/min 、功能性油墨黏度(du) 4~12Pa·s
刮印壓力 （0.5~2.5)×104N/㎡ (1N/㎡=1Pa) 、耐蝕膜厚度 、0.05~0.07mm
圖文線(xian)(xian)條最細可(ke)達(da)0.1mm,分辨率達(da)150線(xian)(xian)／in(1in=0.0254m)。耐蝕(shi)膜與不銹鋼基體表(biao)面的牢固度達(da)99%~100%。
耐(nai)蝕膜(mo)厚(hou)，覆蓋(gai)性(xing)好，耐(nai)蝕性(xing)強，但(dan)圖文(wen)再現精(jing)度低，油墨(mo)損耗量大；印制的(de)耐(nai)蝕膜(mo)薄，則覆蓋(gai)性(xing)差(cha)，耐(nai)蝕性(xing)弱，但(dan)圖文(wen)再現精(jing)度高(gao)，油墨(mo)損耗相(xiang)對較小(xiao)，但(dan)易出現針孔(kong)，著色(se)液從針孔(kong)處浸入，造(zao)成雜(za)色(se)花(hua)點的(de)毛病。通過(guo)控制刮印角度、刮印壓力、網版距、油墨(mo)黏度等參數，獲得厚(hou)度合理的(de)、尺寸為(wei)0.05~0.07mm、圖文(wen)再現精(jing)度高(gao)、耐(nai)蝕性(xing)強、針孔(kong)率小(xiao)的(de)耐(nai)蝕膜(mo)。
6. 不銹鋼(gang)彩(cai)色花紋(wen)板的制備工(gong)藝流程
工件材料（1Cr18Ni9Ti,尺寸0.3m×0.4m×0.001m)→機械拋(pao)光（用(yong)600#、1000#、1400#粗細砂紙依次打磨至準鏡面(mian)光潔度）→除(chu)油（常(chang)規堿性除(chu)油，70~80℃,6~10min)→熱水(shui)(shui)洗(xi)→冷水(shui)(shui)洗(xi)→電化(hua)學(xue)活化(hua)腐(fu)蝕或(huo)電化(hua)學(xue)拋(pao)光→清洗(xi)→晾(liang)干(gan)→絲網印刷花紋圖案(an)耐(nai)蝕膜 →干(gan)燥(zao)（自干(gan)1h,溫(wen)度60℃,烘烤4~5min)→著色（按需要(yao)的顏色）→清洗(xi)→固膜處理→清洗(xi)→封閉→去(qu)除(chu)耐(nai)蝕膜（氫(qing)氧化(hua)鈉(na)50~100g/L,溫(wen)度50~70℃,時間3~5min,用(yong)滌綸絲刷刷去(qu)）→清洗(xi)→烘干(gan)。
