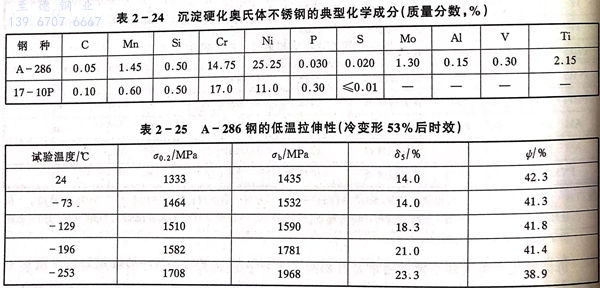

沉淀硬化奧氏體不(bu)銹(xiu)鋼（見表2-24)固溶處理后具有穩定的奧氏體組織，Ms點在常溫以下，即使冷加工后也保持奧氏體組織。其硬化機理是通過鋼中加入在低溫下固溶度小的合金元素，使鋼處于過飽和狀態，在時效過程析出強化相，達到強化的要求。A-286鋼在液氮中仍具有良好的塑性（表2-25)。表2-24中17-10P鋼的強化元素是碳、磷,與其他沉淀硬化鋼的強化元素有較大差別。




  A-286鋼雖然含(han)有較(jiao)多的(de)(de)(de)時效(xiao)強化(hua)合金元素，但(dan)其(qi)焊(han)(han)(han)接(jie)(jie)(jie)性(xing)與沉淀硬化(hua)半奧氏(shi)體不銹鋼的(de)(de)(de)焊(han)(han)(han)接(jie)(jie)(jie)性(xing)相(xiang)當，采用通(tong)常的(de)(de)(de)焊(han)(han)(han)接(jie)(jie)(jie)工藝(yi)，裂紋敏感性(xing)小(xiao)，不需要預熱(re)和后熱(re)，焊(han)(han)(han)后按照母(mu)材(cai)時效(xiao)工藝(yi)進(jin)(jin)行(xing)焊(han)(han)(han)后熱(re)處理(li)，即可獲(huo)得接(jie)(jie)(jie)近等強的(de)(de)(de)焊(han)(han)(han)接(jie)(jie)(jie)接(jie)(jie)(jie)頭。但(dan)是在進(jin)(jin)行(xing)厚板焊(han)(han)(han)接(jie)(jie)(jie)時，因(yin)高溫塑性(xing)較(jiao)差，而且在1290℃以上熔合線附近的(de)(de)(de)晶界達到局(ju)部熔融狀態(tai)，冷卻(que)時收(shou)(shou)縮(suo)變形，在收(shou)(shou)縮(suo)應力的(de)(de)(de)作(zuo)用下引起晶界開裂，產生熱(re)裂紋。晶界局(ju)部熔融與TiFe2和Fe的(de)(de)(de)低熔點(dian)共晶有關。因(yin)此焊(han)(han)(han)接(jie)(jie)(jie)厚板結構(gou)時，注(zhu)意采用小(xiao)熱(re)輸(shu)人的(de)(de)(de)焊(han)(han)(han)接(jie)(jie)(jie)規范，防止(zhi)熱(re)裂紋的(de)(de)(de)產生。


  A-286鋼(gang)焊(han)(han)(han)接(jie)時除采用同材(cai)(cai)(cai)質的(de)焊(han)(han)(han)材(cai)(cai)(cai)外，也(ye)可(ke)以(yi)使(shi)(shi)用鎳合(he)金焊(han)(han)(han)材(cai)(cai)(cai)（Inconel 92和Hastloy-W),或者使(shi)(shi)用奧氏體類（E310)焊(han)(han)(han)材(cai)(cai)(cai)。使(shi)(shi)用與母材(cai)(cai)(cai)同質的(de)焊(han)(han)(han)材(cai)(cai)(cai)，在焊(han)(han)(han)接(jie)時和時效處理(li)時，均可(ke)能產生裂(lie)紋。而使(shi)(shi)用鎳合(he)金焊(han)(han)(han)材(cai)(cai)(cai)，則可(ke)以(yi)防(fang)止裂(lie)紋。特別是用Hastloy-W焊(han)(han)(han)接(jie)不必擔心裂(lie)紋問題。但是焊(han)(han)(han)縫的(de)強度偏(pian)低，不適合(he)高溫使(shi)(shi)用。Inconcl 92焊(han)(han)(han)材(cai)(cai)(cai)則可(ke)以(yi)得到與母材(cai)(cai)(cai)強度相當的(de)焊(han)(han)(han)縫。當對(dui)焊(han)(han)(han)縫耐蝕性有(you)一定要求時，也(ye)可(ke)使(shi)(shi)用奧氏體不銹鋼(gang)焊(han)(han)(han)材(cai)(cai)(cai)。


  對17-10P沉淀硬化奧氏(shi)體不(bu)銹鋼(gang)來(lai)說，因其強(qiang)化元素P的(de)含(han)量高達0.3%.因此磷化物(wu)在晶界的(de)富集不(bu)可避免，由(you)此如進(jin)(jin)行熔(rong)化焊接，在近縫區(qu)具有很(hen)強(qiang)的(de)熱裂紋(wen)敏感性和(he)脆(cui)性，焊接性極差。通(tong)常(chang)不(bu)能進(jin)(jin)行熔(rong)化焊。一些(xie)特種焊接工藝(yi)，如閃光焊、磨擦焊較為適(shi)合該(gai)鋼(gang)焊接。
