純度大于99%的無氧銅常用于在氫氣爐、分解氨氣氛爐和真空爐中釬焊(han)不銹鋼。紫銅釬料的熔點為1083℃,釬焊溫度一般在1120℃.紫銅在不銹鋼上潤濕性和流動性非常好，一般控制釬縫間隙在0~0.05mm。紫銅釬料成本低，并可制成絲、帶、箔、粉各形式。釬焊接頭在常溫下具有很好的強度和塑性，但在400℃以上釬焊接頭的強度和抗氧化性急劇下降。


  Cu-31.5Mn-10Co釬(han)料(liao)(liao)常用于在保護性氣(qi)氛爐中(zhong)釬(han)焊(han)不銹鋼。該(gai)釬(han)料(liao)(liao)的(de)熔化區間為(wei)940~950℃,釬(han)焊(han)溫(wen)度(du)為(wei)1000~1050℃.該(gai)釬(han)料(liao)(liao)釬(han)焊(han)的(de)不銹鋼接頭在500℃左右仍能保持較高(gao)的(de)強(qiang)度(du)（見表3-1)和抗氧化性。由(you)于釬(han)焊(han)溫(wen)度(du)與某些不銹鋼固(gu)溶溫(wen)度(du)一致(zhi)，可將(jiang)不銹鋼的(de)釬(han)焊(han)與熱處理一同(tong)進行。

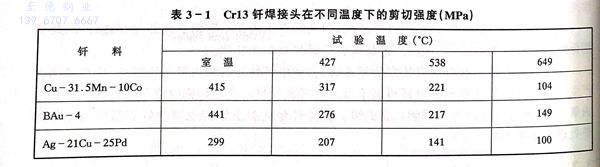

表 1.jpg


  Cu-30Ni-2Si-02B-15Fe釬(han)(han)料(liao)常用于不銹(xiu)(xiu)鋼(gang)的爐(lu)中釬(han)(han)焊(han)(han)，特別是真空爐(lu)中釬(han)(han)焊(han)(han)。該釬(han)(han)料(liao)釬(han)(han)焊(han)(han)的不銹(xiu)(xiu)鋼(gang)接頭具有更(geng)好的高溫(wen)(wen)性(xing)能(neng)，釬(han)(han)料(liao)在(zai)600℃時的強度和抗氧化(hua)性(xing)與1Cr18Ni9Ti相當。但該釬(han)(han)料(liao)熔點較高，熔化(hua)區間為1080~1120℃,釬(han)(han)焊(han)(han)溫(wen)(wen)度為1175~1200℃.在(zai)如此(ci)高的溫(wen)(wen)度下釬(han)(han)焊(han)(han)不銹(xiu)(xiu)鋼(gang)，會造成不銹(xiu)(xiu)鋼(gang)晶粒長大。
