在不銹鋼管擠(ji)壓(ya)過程中(zhong)，由于擠(ji)壓(ya)速(su)(su)(su)度(du)(du)(du)和變形程度(du)(du)(du)（擠(ji)壓(ya)比）的(de)綜合作用，致(zhi)使(shi)變形金屬由擠(ji)壓(ya)模(mo)孔中(zhong)流出的(de)速(su)(su)(su)度(du)(du)(du)（出口速(su)(su)(su)度(du)(du)(du)）大大地高于芯(xin)(xin)棒的(de)運動速(su)(su)(su)度(du)(du)(du)，這種速(su)(su)(su)度(du)(du)(du)差在芯(xin)(xin)棒中(zhong)引(yin)起拉(la)應力，而且此(ci)速(su)(su)(su)度(du)(du)(du)差越大，芯(xin)(xin)棒內的(de)拉(la)應力也越大。

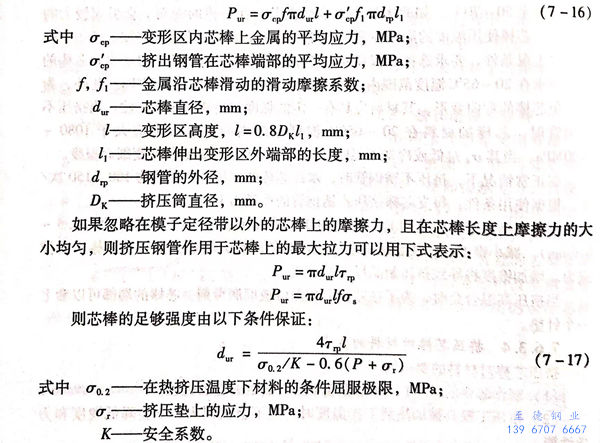

  在選擇好(hao)制造芯棒(bang)的材(cai)料之(zhi)后，要求擠壓(ya)(ya)芯棒(bang)進行強(qiang)度校核。為了確定(ding)鋼管擠壓(ya)(ya)時作用在芯棒(bang)上的拉(la)伸(shen)力，采用以下(xia)公式：

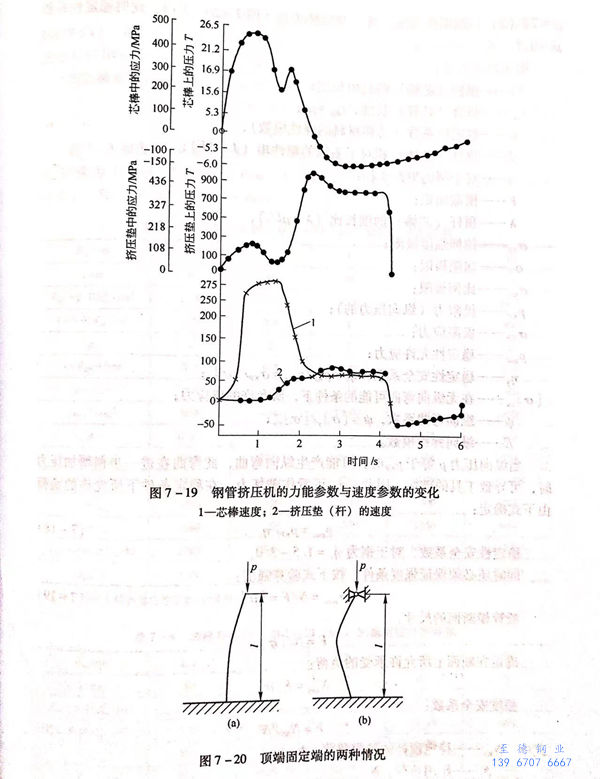

  圖7-19給(gei)出了芯棒中應力(li)(li)的數值(zhi)和方向(xiang)的變(bian)化曲線，在芯棒表面上還(huan)產生與變(bian)形抗力(li)(li)成(cheng)比例(li)的切應力(li)(li)。
