1. 低合(he)金低溫鋼焊接材料(liao)的選(xuan)擇

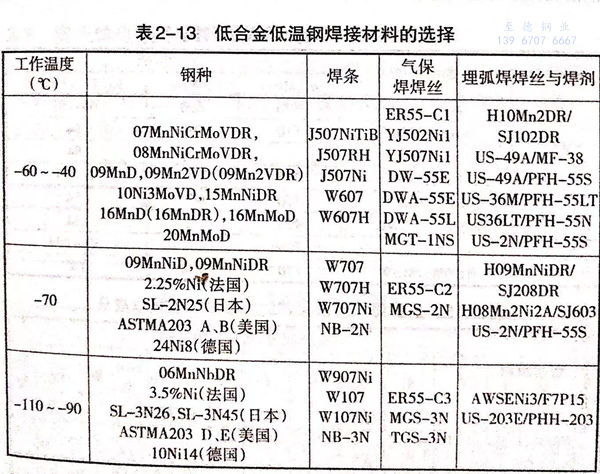

  低合金低溫鋼焊接材料的選擇可參照表2-13。焊接-40℃級16MnDR可采用E5015-G或E5016-G高韌性焊條。埋弧焊時，可用中性熔煉焊劑配合Mn-Mo焊絲或堿性熔煉焊劑配合含Ni焊絲；也可采用C-Mn鋼焊絲配合堿性非熔煉焊劑，由焊劑向焊縫滲入微量Ti、B合金元素，以保證焊縫金屬獲得良好的低溫韌性。焊接含Ni的低合金低溫鋼所用的焊接材料中的含Ni量應與基材相當或稍高。但要注意，在焊態下的焊縫，其(Ni)>2.5%時，焊縫組織中易出現粗大的板條貝氏體或馬氏體，韌性較低。只有焊后經調質處理，焊縫的韌性才能隨其含Ni量的增加而提高。添加少量的Ti可以細化2.5Ni鋼的焊縫金屬的組織，提高其韌性，添加少量的Mo可以克服其回火脆性。

2. 馬氏(shi)體低溫用(yong)鋼(gang)的焊(han)接(jie)材料

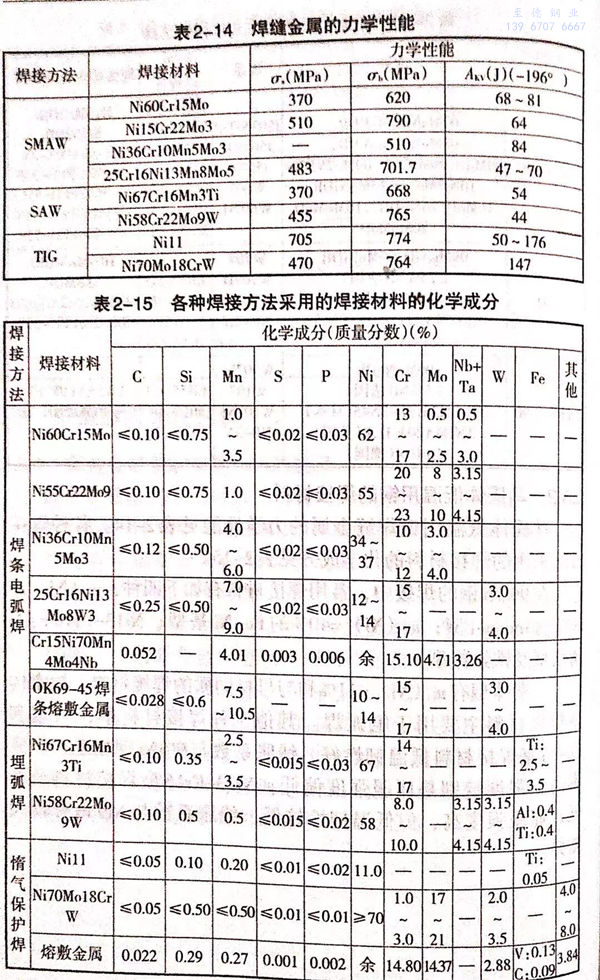

  馬氏(shi)體低(di)溫用鋼(gang)焊縫金屬的(de)力學性能(neng)見(jian)表2-14.各種焊接方法采用的(de)焊接材料的(de)化學成分見(jian)表2-15.

  在9%Ni鋼的焊(han)接(jie)中(zhong)，常用焊(han)接(jie)材料(liao)有如下四(si)種：(Ni)>60%的Inconel型(xing)；(Ni)=40%的Fe-Ni基型(xing)；Ni13-Cr16的不銹鋼型(xing)及鐵素體型(xing)。

  鐵素體型(xing)(xing)有(Ni)=11%和(he)與(yu)母(mu)材(cai)(cai)同(tong)質的焊接(jie)材(cai)(cai)料(liao)(liao)。鐵素體型(xing)(xing)焊接(jie)材(cai)(cai)料(liao)(liao)主(zhu)要用(yong)于氬弧焊。其他(ta)三種焊接(jie)材(cai)(cai)料(liao)(liao)中，Ni基和(he)Fe-Ni基焊接(jie)材(cai)(cai)料(liao)(liao)低溫(wen)韌(ren)性好，線脹系數(shu)與(yu)9%Ni鋼(gang)相(xiang)近，但成本(ben)高，強(qiang)度(du)特別是(shi)屈服強(qiang)度(du)偏低。Ni13-Cr16型(xing)(xing)焊接(jie)材(cai)(cai)料(liao)(liao)成本(ben)低，屈服強(qiang)度(du)高，但低溫(wen)韌(ren)性較低，線脹系數(shu)與(yu)Ni9鋼(gang)有較大差異。

3. 奧(ao)氏體低溫無磁鋼的焊接材(cai)料

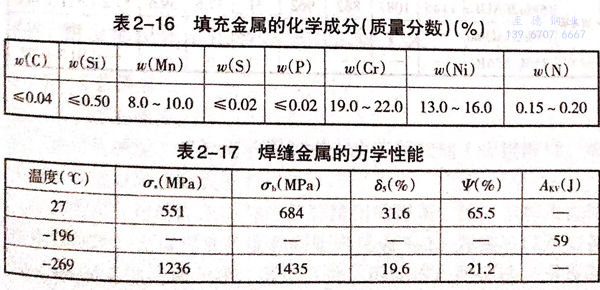

  目前，0Cr21Ni6Mn9N鋼(gang)的焊(han)接(jie)還僅局限(xian)于TIG焊(han)和真空電子束焊(han)接(jie)。填充金(jin)屬的化學(xue)成分見表2-16.焊(han)縫金(jin)屬的力學(xue)性(xing)能如(ru)表2-17所示。

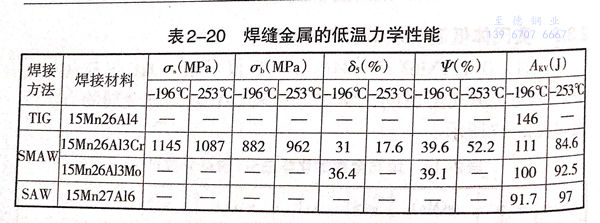

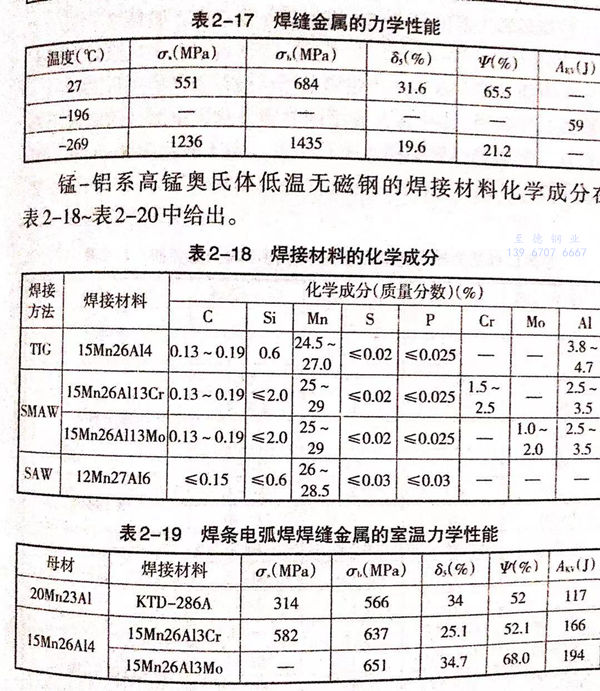

  錳(meng)-鋁系高(gao)錳(meng)奧氏體低溫(wen)無磁鋼的焊接材料(liao)化學(xue)成分(fen)在表2-18~表2-20中給出。
