1. 奧氏體低溫無磁不銹鋼的焊接

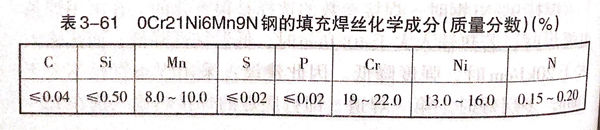

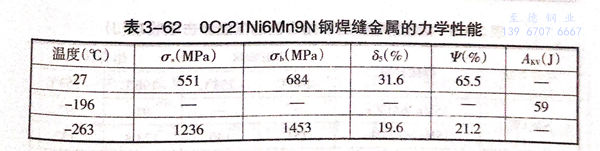

 目前，0Cr21Ni6Mn9N鋼的焊接還僅限于TIG焊及真空電子束焊接。焊接參數可參照不銹鋼。填充焊絲的化學成分見表3-61.焊縫金屬的力學性能見表3-62。

2. 錳-鋁系高錳奧氏體低(di)溫無磁鋼的焊接

 15Mn26Al14鋼(gang)可用氣體火焰及等離子切割，切口無硬(ying)化。

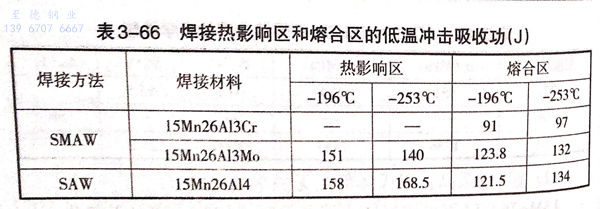

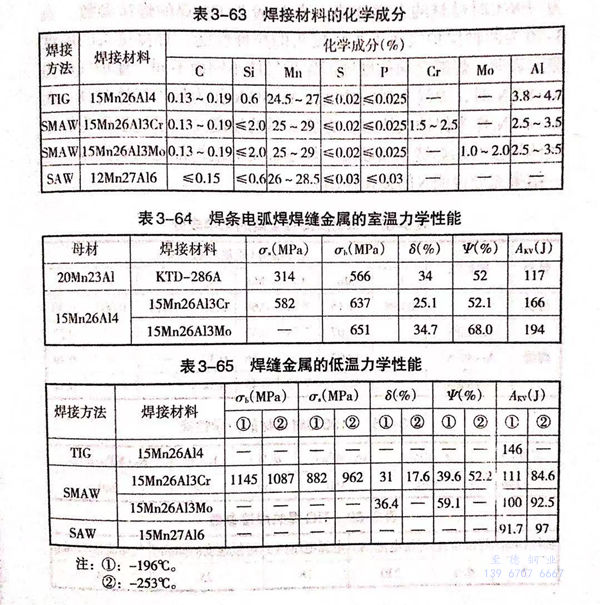

 15Mn26Al14鋼可用SWAM、SAW及(ji)TIG方法焊接，其所用焊接材料及(ji)力學(xue)性能(neng)在(zai)表(biao)3-63~表(biao)3-66中給(gei)出。

3. 高(gao)錳奧氏體超低溫無磁鋼的焊接

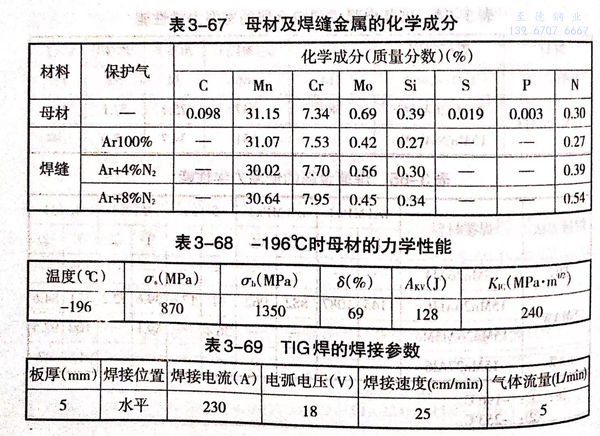

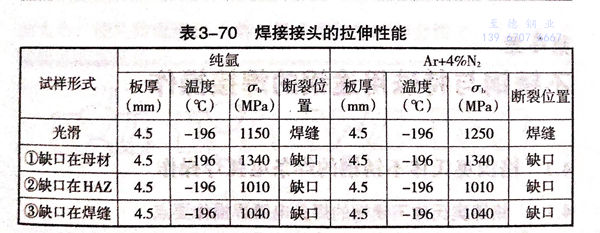

  采(cai)用TIG焊(han)(han)法，保(bao)(bao)護氣(qi)(qi)(qi)(qi)體用純氬氣(qi)(qi)(qi)(qi)或(huo)氬氣(qi)(qi)(qi)(qi)＋氮氣(qi)(qi)(qi)(qi)，填充(chong)(chong)焊(han)(han)絲直徑(jing)4mm.母材及(ji)焊(han)(han)縫金(jin)(jin)(jin)屬(shu)的(de)化學成(cheng)分(fen)在(zai)表(biao)(biao)3-67中給(gei)出。表(biao)(biao)3-68為(wei)-196℃時母材的(de)力學性能(neng)。表(biao)(biao)3-69為(wei)TIG焊(han)(han)的(de)焊(han)(han)接(jie)參數(shu)。表(biao)(biao)3-70為(wei)兩種保(bao)(bao)護氣(qi)(qi)(qi)(qi)體下焊(han)(han)接(jie)接(jie)頭的(de)拉伸性能(neng)。焊(han)(han)接(jie)接(jie)頭的(de)硬(ying)度(du)測定表(biao)(biao)明(ming)，焊(han)(han)縫金(jin)(jin)(jin)屬(shu)的(de)硬(ying)度(du)因保(bao)(bao)護氣(qi)(qi)(qi)(qi)體不(bu)(bu)同(tong)而不(bu)(bu)同(tong)。保(bao)(bao)護氣(qi)(qi)(qi)(qi)體為(wei)Ar+8%N2時，焊(han)(han)縫金(jin)(jin)(jin)屬(shu)的(de)硬(ying)度(du)比Ar+4%N2作為(wei)保(bao)(bao)護氣(qi)(qi)(qi)(qi)體時高；而Ar+4%N2作為(wei)保(bao)(bao)護氣(qi)(qi)(qi)(qi)體時，焊(han)(han)縫金(jin)(jin)(jin)屬(shu)的(de)硬(ying)度(du)又高于純氬作為(wei)保(bao)(bao)護氣(qi)(qi)(qi)(qi)體焊(han)(han)接(jie)時的(de)焊(han)(han)縫金(jin)(jin)(jin)屬(shu)硬(ying)度(du)。焊(han)(han)縫金(jin)(jin)(jin)屬(shu)的(de)組織都是純奧氏體，這一結果充(chong)(chong)分(fen)說明(ming)N的(de)強(qiang)化作用。
