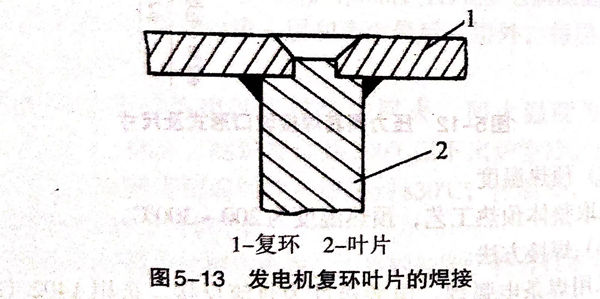

發電機復環葉片結構如圖5-13所示，其材質為2Cr13,葉片為1Cr13,均為馬(ma)氏(shi)體不銹鋼，采用焊接工藝如下。


圖 13.jpg


 ①. 焊前預熱溫度(du)為100℃.


 ②. 選(xuan)用A207(E316型）焊(han)條，直徑3.2mm.


 ③. 在(zai)引弧(hu)(hu)(hu)(hu)(hu)板上引弧(hu)(hu)(hu)(hu)(hu)，待(dai)電弧(hu)(hu)(hu)(hu)(hu)穩定后引入(ru)待(dai)焊(han)(han)處，采用短弧(hu)(hu)(hu)(hu)(hu)焊(han)(han)，收弧(hu)(hu)(hu)(hu)(hu)時要(yao)填滿弧(hu)(hu)(hu)(hu)(hu)坑(keng)，防止弧(hu)(hu)(hu)(hu)(hu)坑(keng)裂紋，并使(shi)焊(han)(han)縫與母(mu)材呈圓滑過渡。


 ④. 焊后為防止焊件(jian)的變形和裂紋，需進行(xing)回火熱處理來(lai)消除焊接殘(can)余應力。回火溫度為700℃,保(bao)溫30min,然后隨爐(lu)冷卻。


 ⑤. 用超聲波探傷對(dui)焊縫內部進(jin)行檢(jian)測，發現超標缺陷(xian)時，應立即返(fan)修。
