1. H11-X2CrNiMoN22.5復(fu)合鋼(gang)板的化(hua)學成分(fen)和力(li)學性(xing)能(neng)

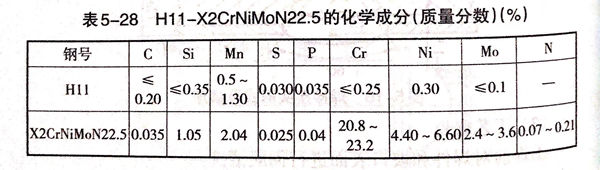

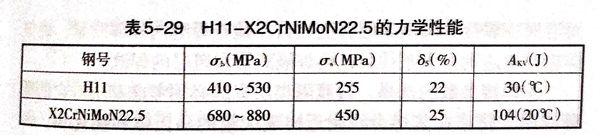

  在我國生產的4DM-PKM加壓汽化爐,爐體長期處于高溫高壓之下且在腐蝕介質中工作,選用了德國H11-X2CrNiMoN22.5雙相不銹鋼(gang)復合板(ban)制造。覆層材料為雙相(xiang)不(bu)銹鋼X2CrNiMoN22.5(相當于SAF2205),作為耐高溫耐腐蝕材料;基層選用碳鋼H11,用來滿足結構強度和剛度。其化學成分和力學性能分別見表5-28和表5-29.




2. 埋弧焊焊接(jie)材料

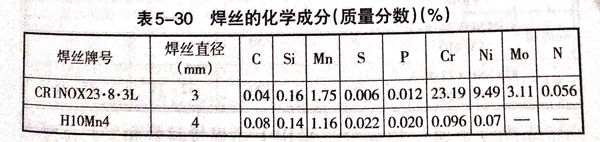

  為(wei)了滿足產品(pin)性能要(yao)求,需(xu)要(yao)保持焊(han)(han)(han)(han)縫金(jin)屬(shu)(shu)表(biao)(biao)面相比(bi)例平商(shang),其覆(fu)層(ceng)材料鐵素(su)體(ti)的(de)體(ti)積分數應為(wei)35%~40%,覆(fu)層(ceng)焊(han)(han)(han)(han)縫金(jin)屬(shu)(shu)表(biao)(biao)面也要(yao)有這樣的(de)奧氏體(ti)-鐵素(su)體(ti)雙相組織。為(wei)此(ci),選(xuan)用德國(guo)焊(han)(han)(han)(han)絲(si)(si)CR1NOX23·8·3L配用LW410焊(han)(han)(han)(han)劑(ji)作為(wei)焊(han)(han)(han)(han)接(jie)過渡(du)層(ceng)和覆(fu)層(ceng)的(de)焊(han)(han)(han)(han)接(jie)材料;基(ji)層(ceng)的(de)焊(han)(han)(han)(han)接(jie)材料為(wei)H10Mn4焊(han)(han)(han)(han)絲(si)(si)配用Pie18焊(han)(han)(han)(han)劑(ji)。這兩(liang)種牌號焊(han)(han)(han)(han)絲(si)(si)的(de)化學成分見表(biao)(biao)5-30.





3. 埋弧焊焊接工藝


①. 坡口形式

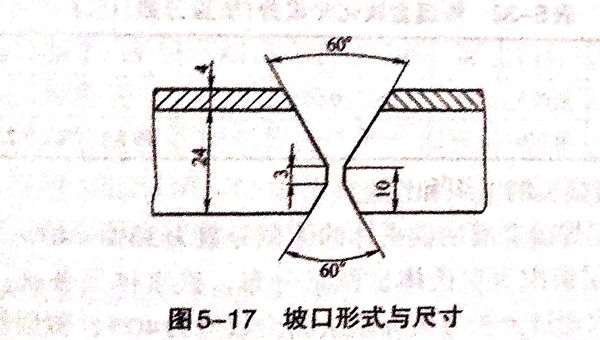

  開不對稱X形(xing)坡口(kou),其形(xing)式與尺寸如(ru)圖5-17所示。


圖 17.jpg


②. 清理


 待焊(han)(han)處20mm范(fan)圍(包(bao)括坡口面(mian))表面(mian)要(yao)將油污、臟(zang)物清(qing)理干凈,特別(bie)是覆層要(yao)防止焊(han)(han)接過程中(zhong)飛濺、熔渣(zha)、劃傷和燒傷。焊(han)(han)絲(si)表面(mian)也要(yao)清(qing)理干凈。


③. 焊接順序(xu)


 先焊(han)(han)覆層(ceng)一(yi)側坡口的(de)(de)基(ji)層(ceng)焊(han)(han)縫(feng),然后從基(ji)層(ceng)背(bei)面清根、焊(han)(han)接并填滿(man)基(ji)層(ceng)背(bei)面坡口。檢查(cha)焊(han)(han)縫(feng)內(nei)外部(bu)質(zhi)量,確(que)保(bao)焊(han)(han)接質(zhi)量達到技術條件后,再焊(han)(han)隔(ge)離層(ceng)和覆層(ceng)的(de)(de)焊(han)(han)縫(feng)。


④. 焊接參(can)數(shu)的選擇

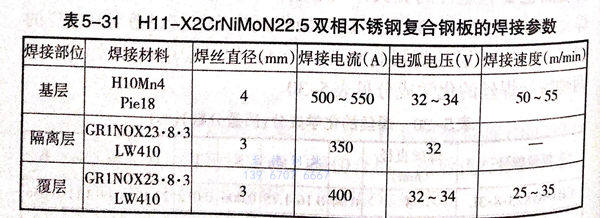

  過渡隔離層焊(han)(han)(han)縫必須考慮(lv)基(ji)層對它的(de)(de)稀釋作用,防止在其熔合線(xian)附近出現大(da)量(liang)(liang)的(de)(de)馬(ma)氏體(ti)和硬化相,因而,應采用小(xiao)的(de)(de)焊(han)(han)(han)接(jie)(jie)線(xian)能量(liang)(liang)以得到小(xiao)的(de)(de)熔深(shen),并降(jiang)低(di)稀釋率。這(zhe)是因為,大(da)的(de)(de)焊(han)(han)(han)接(jie)(jie)電流和慢的(de)(de)焊(han)(han)(han)接(jie)(jie)速(su)度均(jun)促使熔深(shen)加大(da),而導致稀釋率提高。H11-X2CrNiMoN22.5雙相不銹鋼(gang)(gang)復合鋼(gang)(gang)板的(de)(de)焊(han)(han)(han)接(jie)(jie)參(can)數見(jian)表5-31。




⑤. 焊(han)縫金屬化學成分

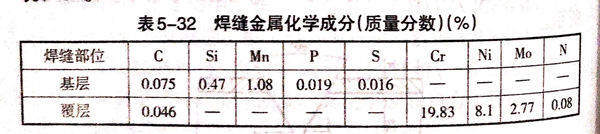

 采用上述焊(han)接材料和工藝得到(dao)的(de)H11-X2CrNiMoN22.5雙相不銹鋼(gang)復合鋼(gang)板的(de)焊(han)縫金屬化(hua)學成(cheng)分見表5-32.




⑥. 焊接接頭的組織和(he)性能


  a. 覆層焊(han)縫金屬的(de)鐵素(su)體(ti)(ti)的(de)體(ti)(ti)積分數為35%~40%.


  b. 覆層(ceng)組(zu)(zu)織(zhi)為(wei)(wei)奧(ao)(ao)氏(shi)體(ti)(ti)呈網狀(zhuang)分(fen)(fen)布,鐵(tie)素(su)體(ti)(ti)呈條(tiao)狀(zhuang),鐵(tie)素(su)體(ti)(ti)的(de)體(ti)(ti)積分(fen)(fen)數通過(guo)金相(xiang)分(fen)(fen)析分(fen)(fen)割法測出數值為(wei)(wei)40%;覆層(ceng)焊(han)縫金屬熔合(he)區的(de)顯微組(zu)(zu)織(zhi)為(wei)(wei)奧(ao)(ao)氏(shi)體(ti)(ti)基(ji)體(ti)(ti)上(shang)分(fen)(fen)布鐵(tie)素(su)體(ti)(ti)和析出氮(dan)化(hua)物(wu)、氮(dan)碳化(hua)合(he)物(wu);過(guo)渡層(ceng)焊(han)縫組(zu)(zu)織(zhi)為(wei)(wei)奧(ao)(ao)氏(shi)體(ti)(ti)加鐵(tie)素(su)體(ti)(ti)的(de)雙相(xiang)組(zu)(zu)織(zhi);過(guo)渡層(ceng)焊(han)縫與基(ji)層(ceng)和基(ji)層(ceng)焊(han)縫的(de)熔合(he)線組(zu)(zu)織(zhi)為(wei)(wei)奧(ao)(ao)氏(shi)體(ti)(ti)加隱針(zhen)狀(zhuang)馬氏(shi)體(ti)(ti);基(ji)焊(han)縫為(wei)(wei)鐵(tie)素(su)體(ti)(ti)加少(shao)量珠光體(ti)(ti)組(zu)(zu)織(zhi)。


  c. 基層(ceng)焊接(jie)接(jie)頭力(li)學性能為σ.:346MPa;σh:484MPa;8s:22.1%;W:63.1%.沖擊吸收功Axv:焊縫(feng)金屬73.13J,熔合區161J,熱影響區144.1J.


  d. 覆(fu)層焊(han)接接頭按(an)GB/T4334.5-2000進行晶(jing)間(jian)腐蝕檢查說明,覆(fu)層焊(han)接接頭耐晶(jing)間(jian)腐蝕性良好。
