一、對(dui)焊環(huan)板式(shi)(shi)松套(tao)法(fa)蘭型式(shi)(shi)與尺寸

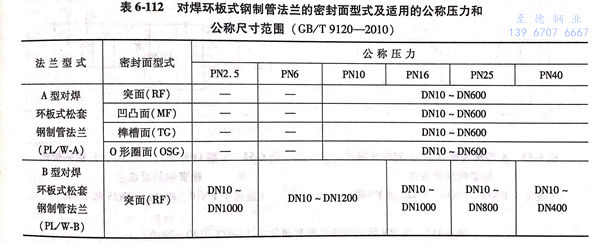

 用(yong)PN標(biao)記(ji)的(de)對焊環板(ban)式松(song)套(tao)鋼制管(guan)法蘭分(fen)為A型和B型兩種結構型式，其(qi)密(mi)封面型式及適用(yong)的(de)公稱壓(ya)力和公稱尺寸范圍見表6-112。

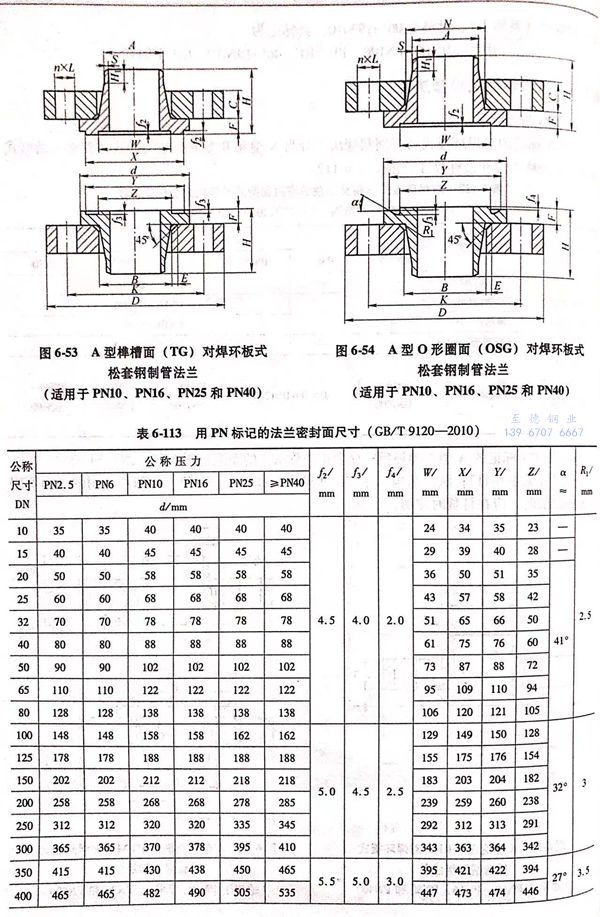

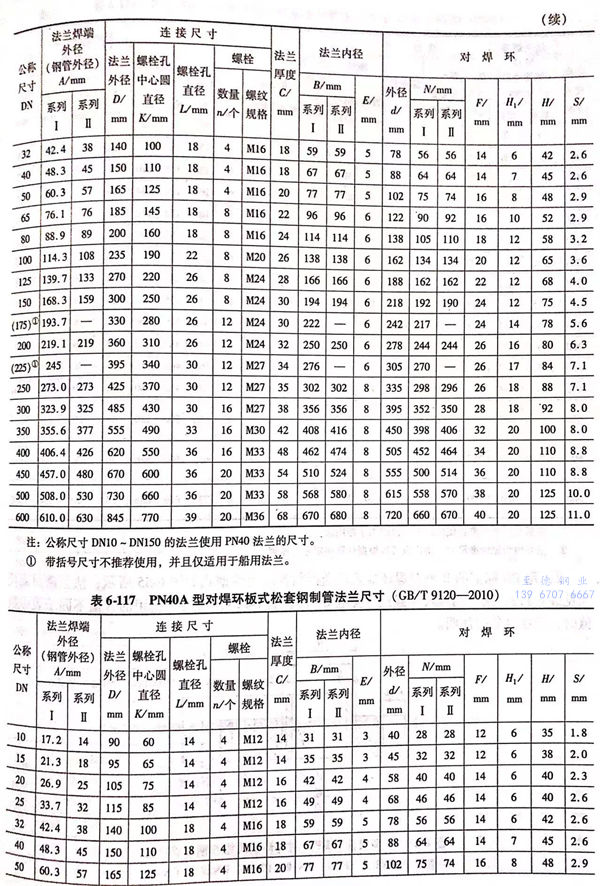

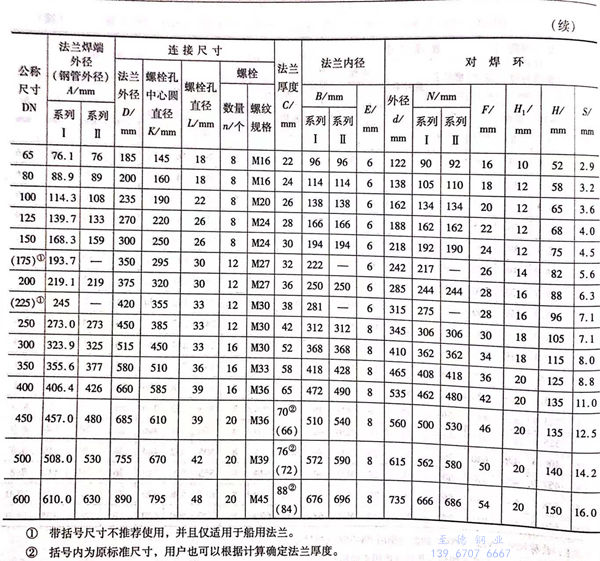

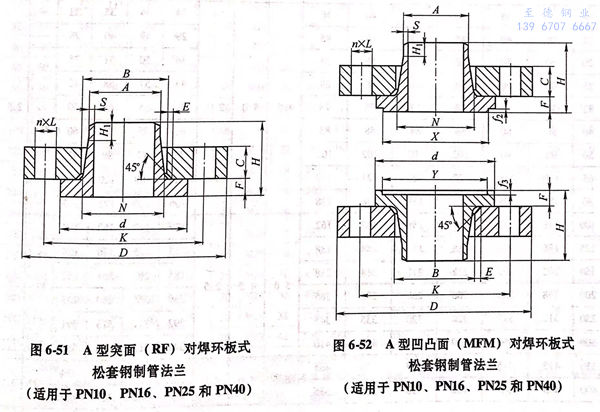

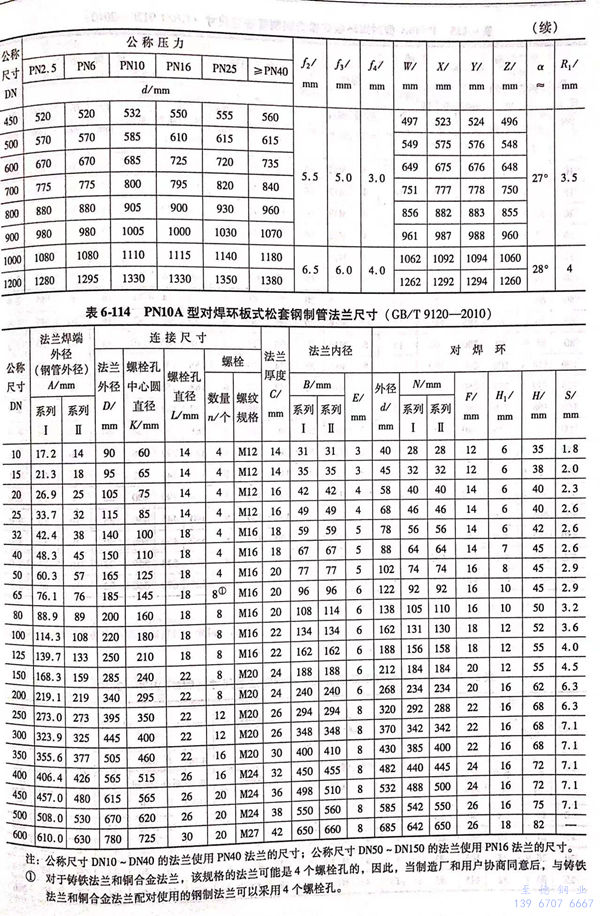

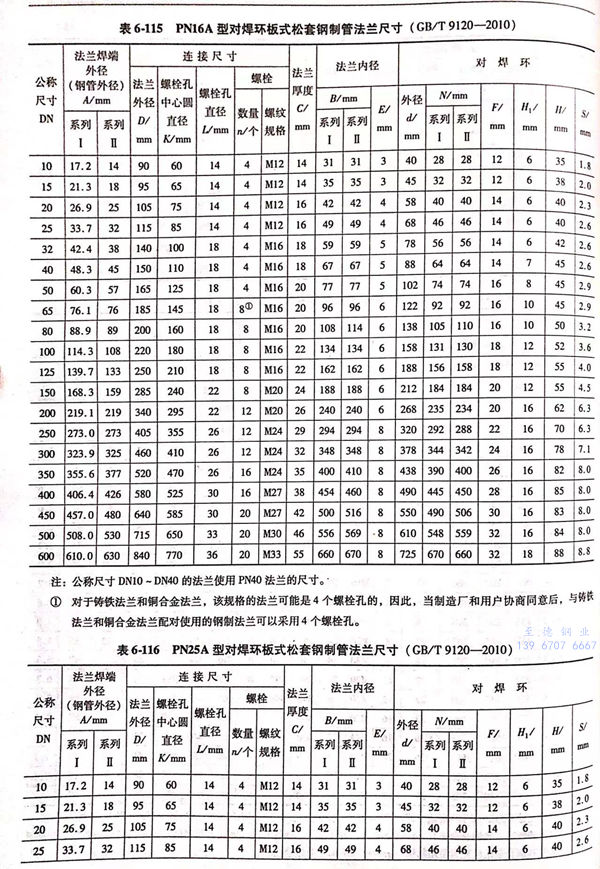

1. 用PN標記的(de)A型對焊環板式(shi)松套鋼(gang)制管法(fa)蘭的(de)型式(shi)如圖6-51~圖6-54所示；法(fa)蘭密封面尺(chi)寸(cun)見表6-113;法(fa)蘭結構尺(chi)寸(cun)或尺(chi)寸(cun)見表6-114~表6-117,當用戶選用的(de)S值(zhi)不同(tong)于表中(zhong)數值(zhi)時，應在(zai)訂(ding)貨(huo)時注明。

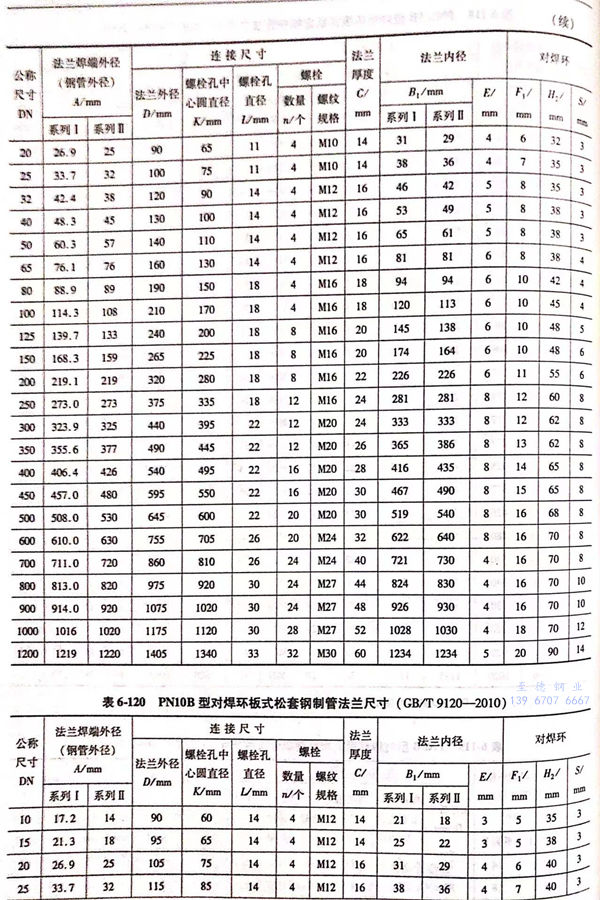

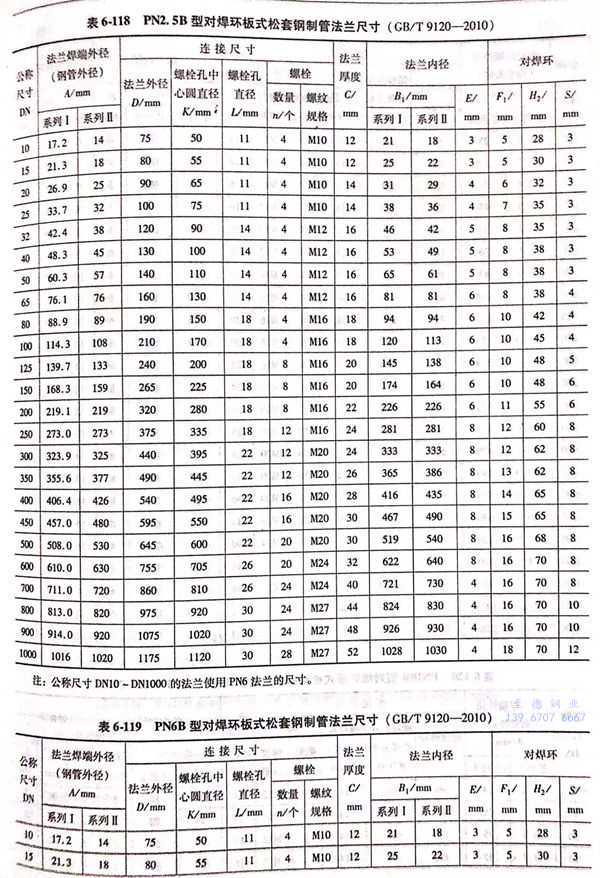

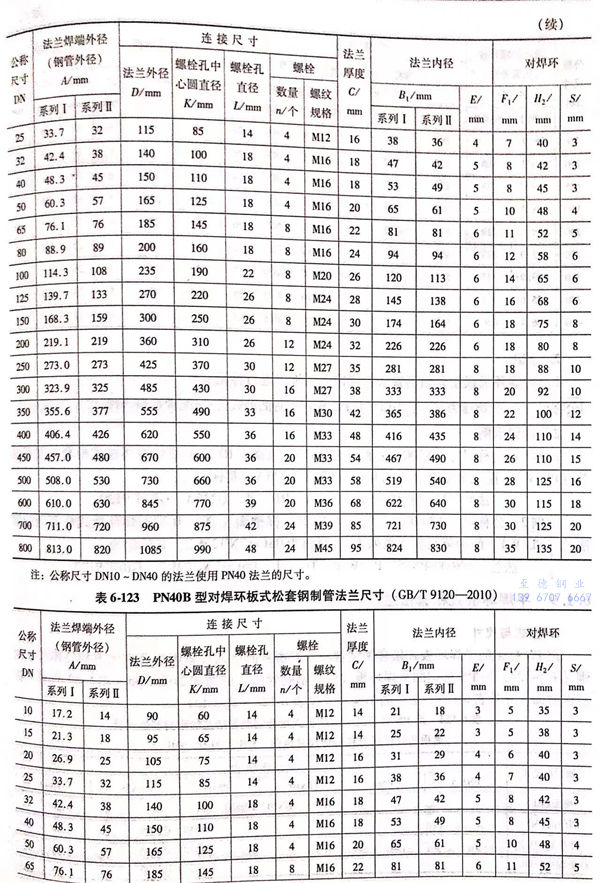

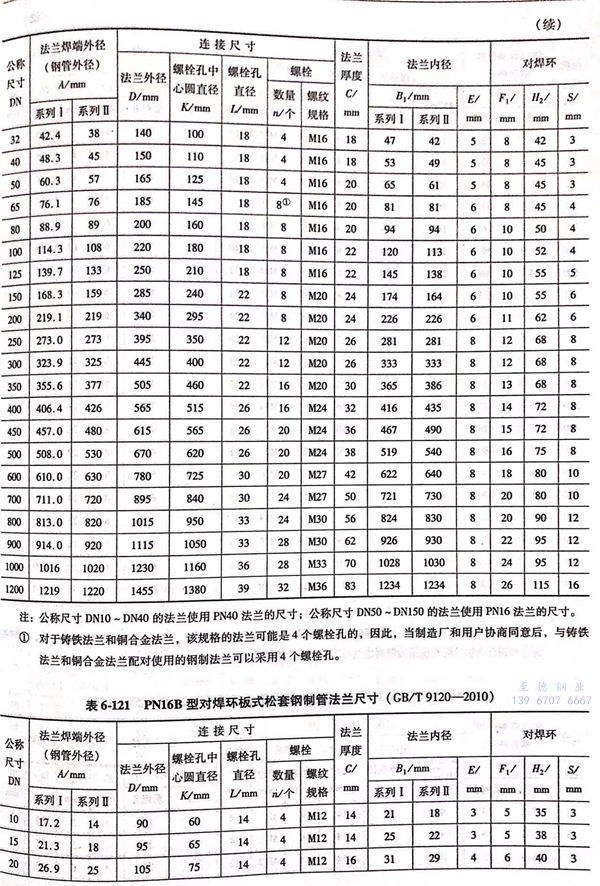

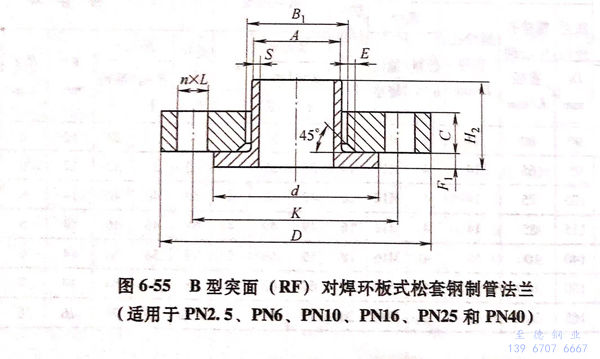

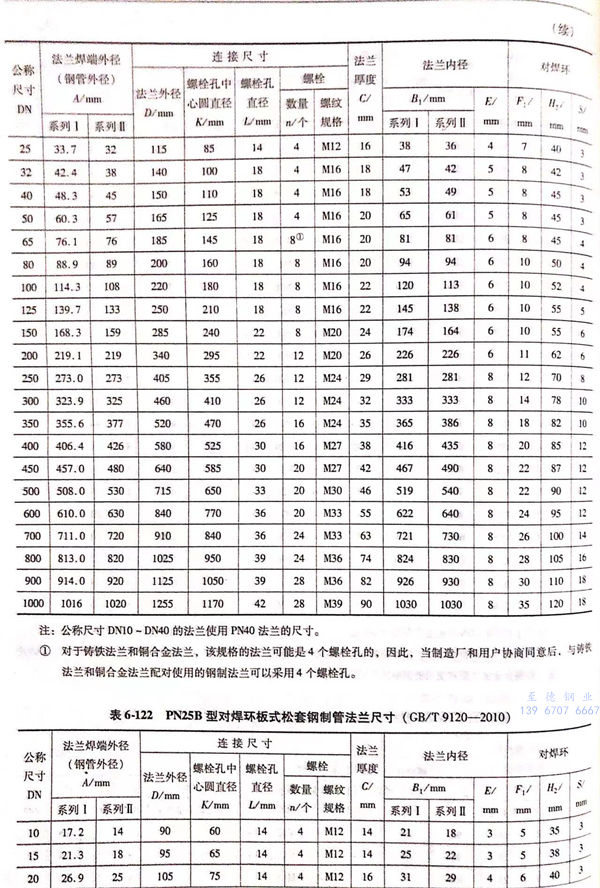

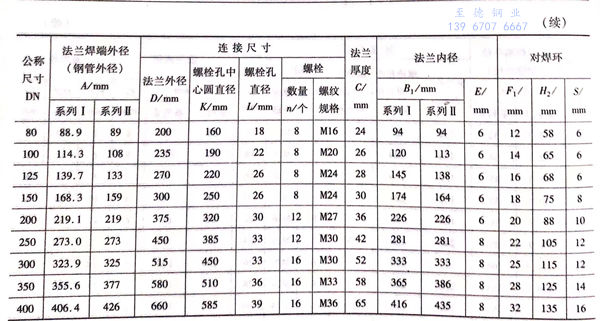

2. 用(yong)PN標(biao)記的B型(xing)對焊環板式松套鋼制管法(fa)蘭(lan)的型(xing)式如圖6-55所示；法(fa)蘭(lan)密封面尺寸(cun)見表(biao)(biao)6-113;法(fa)蘭(lan)結構尺寸(cun)或尺寸(cun)見表(biao)(biao)6-118~表(biao)(biao)6-123,當用(yong)戶(hu)選(xuan)用(yong)的S值不同于表(biao)(biao)中數(shu)值時，應在訂貨時注明(ming)。




二(er)、對(dui)焊(han)環(huan)板式松(song)套法蘭標記


1. 對焊(han)環板式松(song)套鋼制管法(fa)蘭(lan)應按下列(lie)規定(ding)進行標記：


  公(gong)(gong)稱(cheng)尺寸(cun) → 公(gong)(gong)稱(cheng)壓力 → 法蘭型式(shi)代(dai)號（PL/W) → 密封面型式(shi)代(dai)號 → 配管系(xi)列(lie) → 材(cai)料代(dai)號 → 標(biao)準編號


2. 標記示例


  示例 1 :  公稱尺(chi)寸(cun)DN300、公稱壓(ya)力PN16、突面（RF)A型對(dui)焊環板式(shi)松套鋼制管(guan)法蘭（PL/W)、配用米制管(guan)（系列Ⅱ)、材料(liao)為Q235A,其標記(ji)為：法蘭 DN300-PN16 PL/W-A RF Ⅱ Q235A GB/T 9120


  示例 2 :公稱尺寸(cun)DN600、公稱壓力(li)PN25、榫槽面（TG)B型對焊(han)環板式松套(tao)鋼(gang)制(zhi)管法蘭(lan)（PL/W)、配用英制(zhi)管（系列Ⅰ)、材料為(wei)06Cr17Ni12Mo,其標記為(wei)：法蘭(lan) DN600-PN25 PL/W-B TG Ⅰ 06Cr17Ni12Mo2 GB/T 9120
