聚四氟乙烯包覆墊片是一種非金屬復合型軟墊片，一般由包封皮及嵌入物兩部分組成，包封皮主要起耐腐蝕作用，通常由聚四氟乙烯材料制成，嵌入物（填料）為帶或不帶金屬加強肋的非金屬材料，通常由石棉橡膠板制成。在石油、化工、制藥及食品工業中，為保證物料的清潔而不得不使用不銹(xiu)鋼法蘭、閥門及法蘭管件時，常常采用聚四氟乙烯包覆墊片進行密封。
聚四氟乙烯包覆墊片主要適用于全平面型及突面型鋼制管法蘭連(lian)接，適用于公稱壓力用PN標記的管法蘭用墊片（PN6~PN63)及公稱壓力用Class 標記的管法蘭用墊片（Class150及Class300).工作溫度為0~200℃的腐蝕性介質或對清潔度有較高要求的介質。
1. 墊片型式

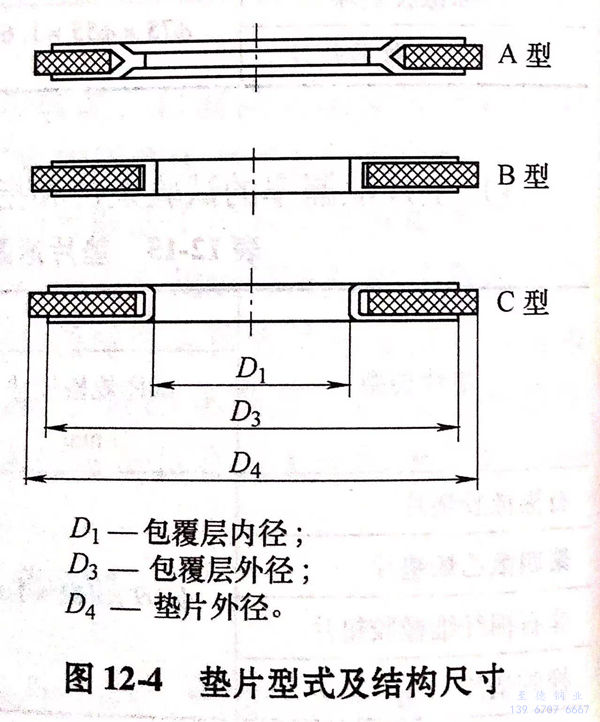

墊(dian)片的型(xing)式分為A型(xing)、B型(xing)和C型(xing)三種，A型(xing)為剖(pou)切型(xing)；B型(xing)為機加工(gong)型(xing)；C型(xing)為折包(bao)型(xing)。墊(dian)片的型(xing)式及結構尺(chi)寸見(jian)圖12-4。
2. 公(gong)稱壓力 PN 標記的(de)管法蘭(lan)用(yong)墊片(pian)

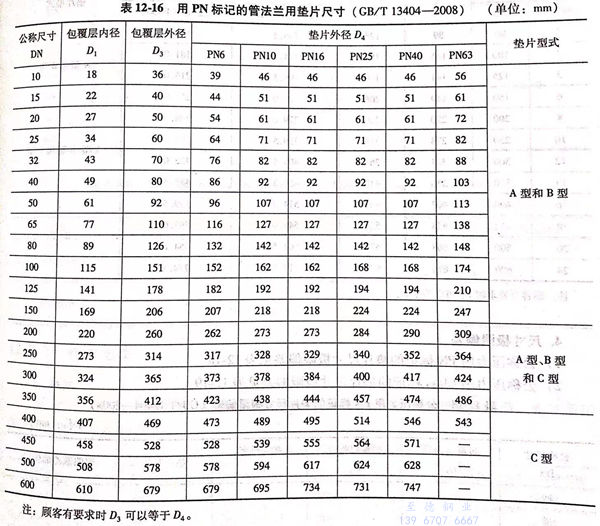

公稱壓力 PN 標記的管法蘭用墊片尺寸見(jian)圖 12-4 及表 12-16。
3. 公稱壓力 Class 標記的管法蘭(lan)用墊片(pian)

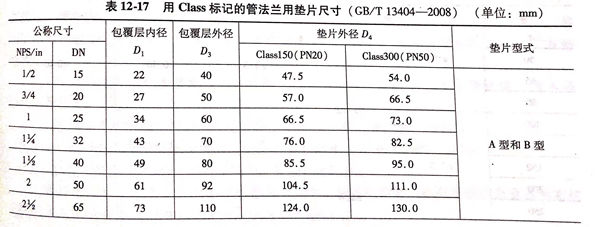

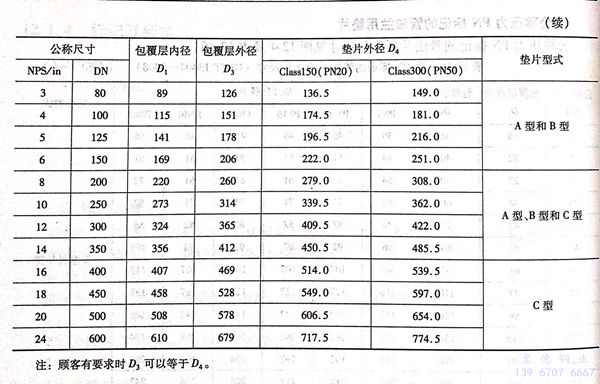

公(gong)稱壓力 Class 標記(ji)的管法蘭(lan)用墊片尺寸見(jian)圖(tu) 12-4 及表 12-17。
4. 尺寸極限(xian)偏差

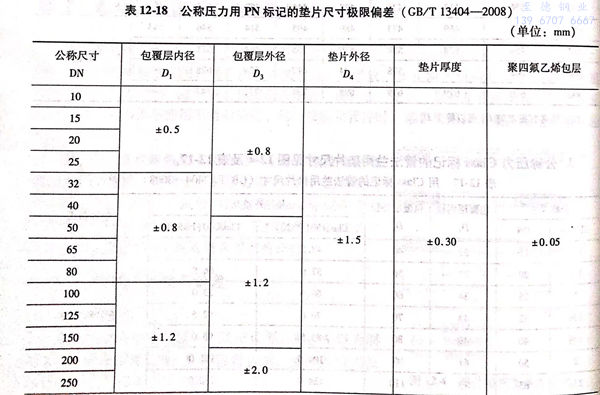

a. 公稱壓力用PN標記的墊(dian)片尺寸極限偏差見表12-18。

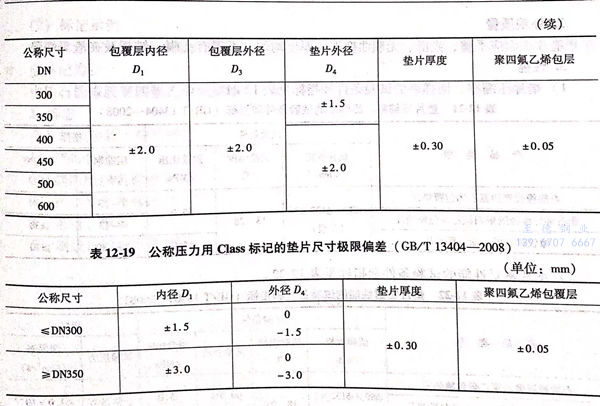

b. 公稱壓力用Class 標(biao)記的墊(dian)片尺(chi)寸極限偏(pian)差見(jian)表12-19.
