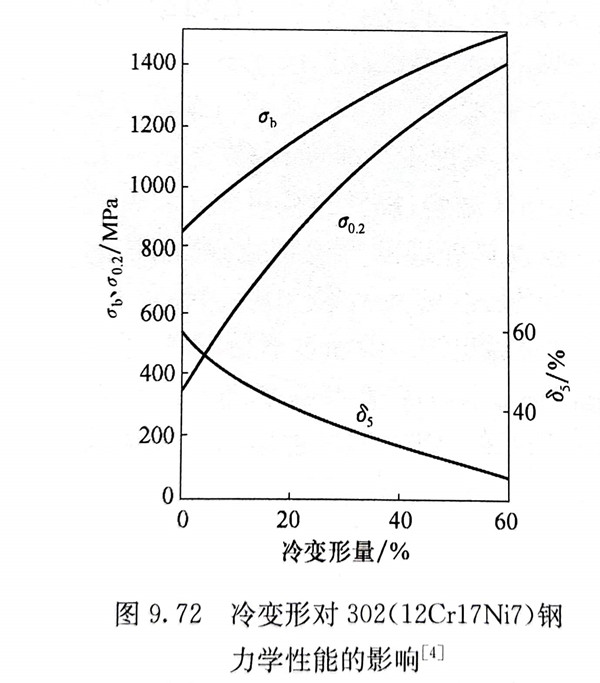

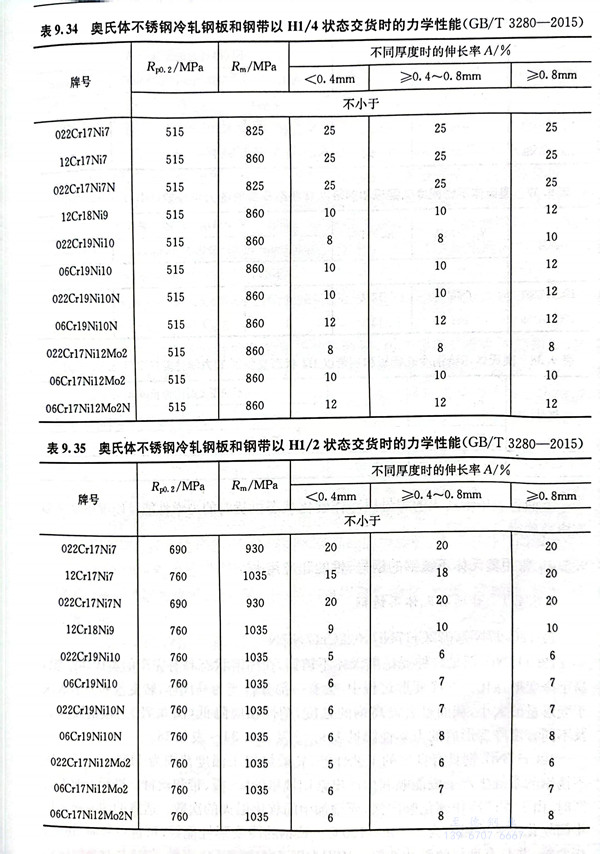

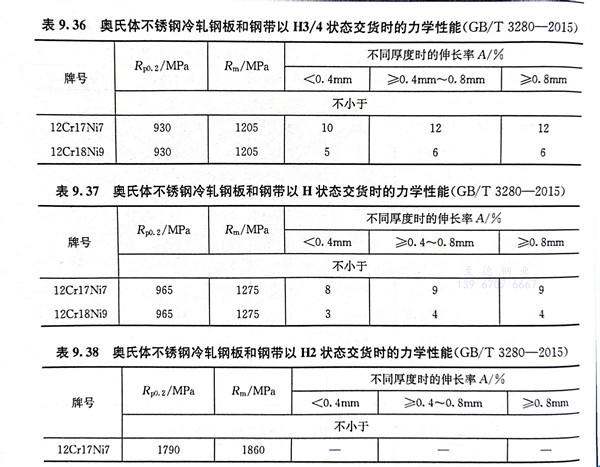

12Cr17Ni7鋼是一種亞穩奧氏體不銹鋼，在固溶狀態具有完全的奧氏體組織，易于冷變形強化。在冷變形過程中，會有一部分轉變為馬氏體，轉變量的大小取決于變形量的大小，從而顯著提高鋼的強度，塑性相應降低（圖9.72）。該鋼固溶態及不同程度冷變形后的力學性能見表9.12及表9.34～表9.38。

  12Cr17Ni7 鋼(gang)具(ju)有良(liang)(liang)好(hao)的(de)工(gong)(gong)藝性能，軋鍛(duan)熱加工(gong)(gong)溫度范圍為1150～850℃，用(yong)不(bu)銹鋼(gang)的(de)常規生產手段能順利生產出常用(yong)規格的(de)棒、板、帶(dai)和絲材。進行(xing)冷(leng)加工(gong)(gong)變形(xing)(xing)時(shi)，由于鋼(gang)的(de)冷(leng)作硬化傾向強，要增加中間軟化退火的(de)次數。適(shi)宜的(de)固溶處理和中間軟化退火的(de)溫度為1050～1100℃。該(gai)鋼(gang)的(de)冷(leng)變形(xing)(xing)性能好(hao)，可(ke)進行(xing)彎曲、卷邊、折疊等，并具(ju)有良(liang)(liang)好(hao)的(de)深沖性能。該(gai)鋼(gang)在(zai)(zai)固溶狀態下可(ke)以(yi)焊(han)接(jie)，但冷(leng)軋材焊(han)接(jie)后會在(zai)(zai)焊(han)縫附近形(xing)(xing)成低(di)強度區而影(ying)響使用(yong)，因(yin)而不(bu)推薦(jian)在(zai)(zai)焊(han)接(jie)狀態下應用(yong)。

  12Cr17Ni7 鋼在工業大(da)氣(qi)、城市大(da)氣(qi)條件下(xia)抗(kang)銹性(xing)良好，在中(zhong)(zhong)性(xing)和(he)氧化(hua)性(xing)環境(jing)中(zhong)(zhong)有較(jiao)好的(de)耐(nai)蝕性(xing)，但在海洋大(da)氣(qi)條件下(xia)、還原性(xing)環境(jing)中(zhong)(zhong)及化(hua)工過程中(zhong)(zhong)常見的(de)酸、堿、鹽介質(zhi)中(zhong)(zhong)的(de)耐(nai)蝕性(xing)較(jiao)差。該鋼用(yong)于制造在冷狀態下(xia)承載較(jiao)高載荷，又(you)能減輕設備(bei)重量(liang)和(he)不(bu)生銹的(de)零件和(he)設備(bei)，如鐵道(dao)車輛及零部件、裝飾板、傳送帶、緊固件等。

  022Cr17Ni7 鋼是一種超低碳(tan)奧氏體不(bu)銹鋼。由于碳(tan)含(han)量低，該鋼耐(nai)晶界腐蝕性好，焊后(hou)可不(bu)進行熱處理。該鋼用(yong)于制造焊接后(hou)可不(bu)進行熱處理的零部件。

  022Cr17Ni7N 鋼是一種(zhong)含氮超(chao)低碳奧氏不銹鋼，碳含量(liang)低，耐晶間腐(fu)(fu)蝕(shi)性好(hao)，加(jia)入氮后，其強(qiang)度(du)較(jiao)022Cr17Ni7 鋼高，并增(zeng)強(qiang)了其耐點蝕(shi)和耐縫(feng)隙腐(fu)(fu)蝕(shi)的能(neng)(neng)力。該鋼的焊(han)接(jie)性能(neng)(neng)好(hao)，焊(han)后不需進行(xing)熱處(chu)理。該鋼用(yong)于制(zhi)造既要(yao)求耐腐(fu)(fu)蝕(shi)，又要(yao)求具有一定(ding)強(qiang)度(du)的結(jie)構件(jian)。

 至(zhi)德鋼業(ye)，我們(men)根據您的實際(ji)需求(qiu)，給出參(can)考建議(yi)，為您提供高性價比的不銹(xiu)鋼管道及(ji)配件。
