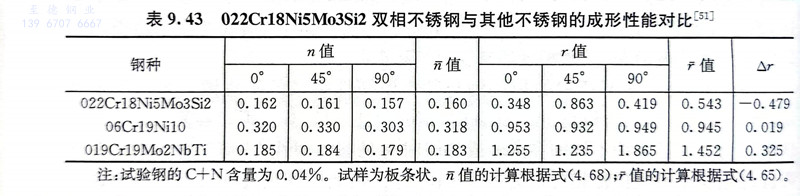

兩相組織的冷變形較為復雜，第二相的存在造成組織的局部不均勻度，影響變形行為。表9.43為022Cr18Ni5Mo3Si2 雙相不銹鋼與其他不銹鋼的冷成形性能對比，可見雙(shuang)相不銹鋼的冷成形性較奧氏體不銹鋼和鐵素體不銹鋼要差些。

  雙相不(bu)銹鋼的(de)(de)屈服強度較高，初始變形(xing)時抗力較大，要施以較大的(de)(de)外力才能使其(qi)變形(xing)。雙相不(bu)銹鋼的(de)(de)橫向彎曲性能較差，需要較大的(de)(de)彎心直(zhi)徑（d），至(zhi)少d不(bu)小于2a（a為板厚）才能通(tong)過彎曲試驗，這與(yu)其(qi)較大的(de)(de)各(ge)向異(yi)性有關。

  通過F和(he)Δr試驗說明，雙相(xiang)鋼的各向異性顯著，軋板(ban)組(zu)織中(zhong)α與γ相(xiang)呈帶狀(zhuang)層狀(zhuang)組(zu)織。雙相(xiang)不銹(xiu)鋼的r值比(bi)奧(ao)氏體鋼和(he)鐵素體鋼低很多，故其冷成形性較差。
