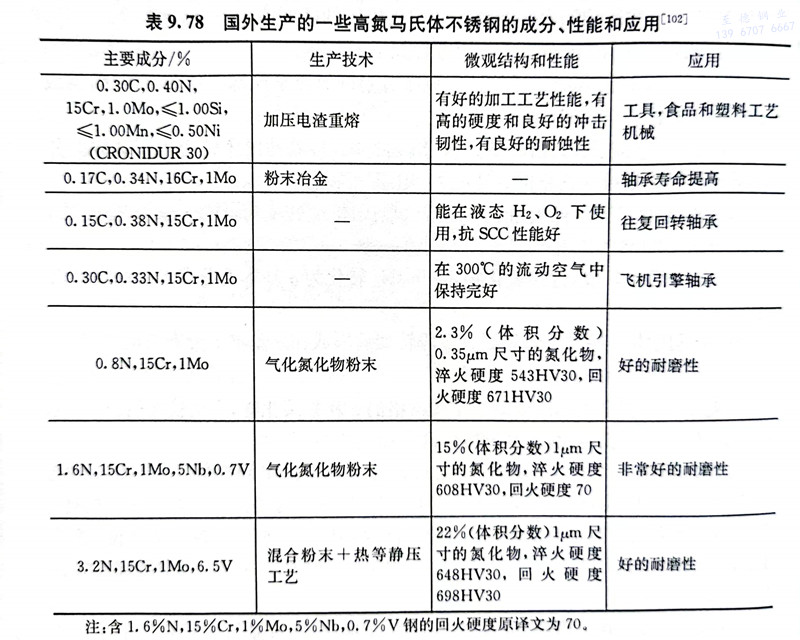

商業牌號為CRONIDUR 30的鋼系Essen公司的產品，采用加壓電渣重熔爐生產，熱加工溫度為1200～1000℃。該鋼具有高的淬透性，其TTT曲線與圖9.16所示的13Cr鋼相似，但更穩定，最短孕育期約為103s（720℃），臨界點：Ac1＝829～866℃、Ms＝66℃。熱處理時為保持鋼中氮含量的穩定，應控制爐內的氣氛，保持一定的氮分壓。
CRONIDUR 30 不銹鋼的(de)(de)退(tui)火溫(wen)(wen)度(du)為780～820℃，6～8h，爐(lu)冷(leng)(leng)(leng)或空(kong)冷(leng)(leng)(leng)，退(tui)火后的(de)(de)硬度(du)為200～240HB。該鋼的(de)(de)淬(cui)(cui)(cui)火加熱溫(wen)(wen)度(du)為1000～1030℃，油冷(leng)(leng)(leng)或空(kong)冷(leng)(leng)(leng)；淬(cui)(cui)(cui)火溫(wen)(wen)度(du)超(chao)過1000℃后，殘余奧氏體含(han)量迅速增加；淬(cui)(cui)(cui)火溫(wen)(wen)度(du)超(chao)過1010℃時，其(qi)后應進行-80～-196℃的(de)(de)冷(leng)(leng)(leng)處(chu)理，以(yi)消除(chu)殘余奧氏體；1000℃淬(cui)(cui)(cui)火后，回火溫(wen)(wen)度(du)應選擇發生二次硬化(hua)的(de)(de)溫(wen)(wen)度(du)475℃，保溫(wen)(wen)2h；回火后的(de)(de)硬度(du)為58～60HRC，沖擊(ji)功為62J。
CRONIDUR 30 不銹鋼在淬(cui)(cui)火(huo)(huo)和消除(chu)應(ying)力(li)退火(huo)(huo)（2×（150～220℃））后可以顯著(zhu)改(gai)善其抗(kang)腐蝕(shi)性(xing)(xing)能，或者(zhe)淬(cui)(cui)火(huo)(huo)后經不高于500℃的回火(huo)(huo)后亦(yi)可具有良(liang)好的耐蝕(shi)性(xing)(xing)能。
CRONIDUR 30 不(bu)銹鋼(gang)可用(yong)于制作(zuo)軸承、切削刀具(ju)、滾動螺旋齒輪軸、鉆具(ju)、塑料擠壓機零件(jian)、緊固件(jian)等。
