AutoCAD是Autodesk公司開發(fa)的專門(men)用于計(ji)算(suan)機繪圖設計(ji)工作的軟件包，是當今(jin)各(ge)種(zhong)設計(ji)領(ling)域廣泛使用的繪圖工具。

  AutoCAD可以(yi)繪制(zhi)任意二維(wei)(wei)和三維(wei)(wei)圖(tu)形，并且(qie)同傳統的(de)手工繪圖(tu)相比，用(yong)Auto-CAD繪圖(tu)速度更(geng)快、精度更(geng)高，而且(qie)便于個性化(hua)，它已(yi)經在壓力管(guan)道(dao)設計中(zhong)得到(dao)了廣泛應(ying)用(yong)。

  AutoCAD具有良好的用戶界面，通過交(jiao)互菜單或命令行方式便可(ke)以進行各種(zhong)操作。它的多文檔(dang)設計環(huan)境，讓非計算機專業人員也能很快(kuai)地學會使用。

  AutoCAD的功(gong)能有(you)很多(duo)，壓力(li)管(guan)道設(she)計常用到的僅是其中的一小部分，如繪圖(tu)(tu)工(gong)具(ju)、標注(zhu)工(gong)具(ju)、對(dui)象捕捉工(gong)具(ju)、圖(tu)(tu)層管(guan)理、塊的操作、在等軸測面中繪制管(guan)道軸測圖(tu)(tu)、輸出、打(da)印(yin)與(yu)發布(bu)圖(tu)(tu)形等。

  具體操作步驟，可(ke)以參(can)(can)考 AutoCAD命令行(xing)內的(de)提示(shi)，也可(ke)以參(can)(can)考AutoCAD自帶的(de)幫(bang)助文件，互聯(lian)網上也有很多(duo)相(xiang)關的(de)參(can)(can)考資料(liao)。

  掌(zhang)握(wo)(wo)AutoCAD的(de)(de)一系列操作(zuo)技巧，可(ke)(ke)以(yi)很好地提(ti)高工作(zuo)效率(lv)。下面僅(jin)以(yi)AutoCAD為例，列舉三(san)個壓力管道設(she)計時可(ke)(ke)以(yi)提(ti)高工作(zuo)效率(lv)的(de)(de)小技巧，以(yi)起拋磚(zhuan)引玉的(de)(de)作(zuo)用(yong)。其(qi)他(ta)壓力管道設(she)計軟(ruan)件，也有很多(duo)類似(si)的(de)(de)應用(yong)技巧，可(ke)(ke)以(yi)在不斷地學(xue)習(xi)、實踐、總結和研(yan)究中掌(zhang)握(wo)(wo)。

工程實例一： 快(kuai)捷(jie)裁剪技巧(qiao)

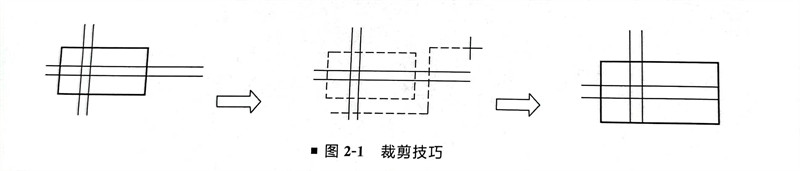

如圖(tu)2-1所示，要(yao)對圖(tu)中邊框(kuang)（可以是圓）外的直(zhi)線(xian)(xian)進(jin)行裁剪(jian)，普通辦(ban)法就是選(xuan)(xuan)擇(ze)裁剪(jian)邊界(jie)后(hou)再選(xuan)(xuan)擇(ze)要(yao)裁剪(jian)的線(xian)(xian)段，實際(ji)上AutoCAD還有較為(wei)簡捷的辦(ban)法，其做法如下(xia)。

①. 按常規(gui)執行裁(cai)剪(jian)命令，選擇裁(cai)剪(jian)邊界，回(hui)車確認。

②. 在提示選擇(ze)要裁剪的線段元素時輸入“f”（即fence），回車確認。

③. 在(zai)提示“First Fence Point”下(xia)繪制與要裁剪線(xian)段相交的(de)連續橡(xiang)皮筋(jin)直(zhi)線(xian)，回車確認即可。

工程實(shi)例二： 使用AutoCAD 的快速選擇功能

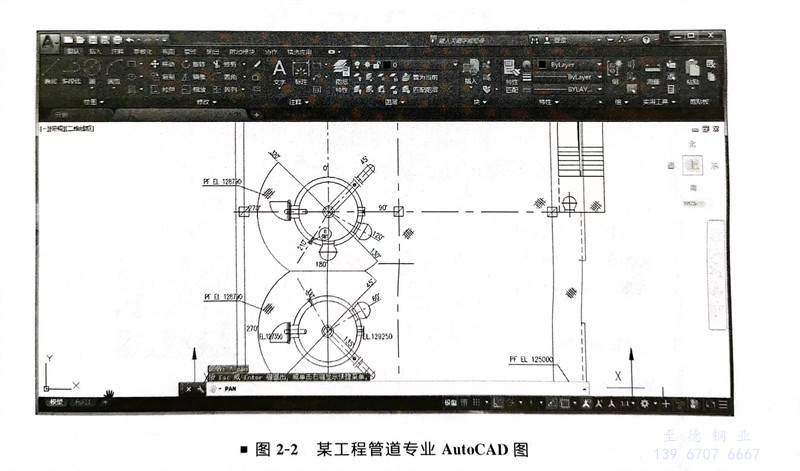

①. 某(mou)工程管道專業AutoCAD圖內，需要修改梯子和平(ping)臺的線條顏色，如(ru)圖2-2所示。

②. 可(ke)以(yi)在命令(ling)行輸人“qselect””或者(zhe)打開“工具”菜單，單擊“快(kuai)速(su)選擇(ze)”，出(chu)現如圖2-3所示(shi)對(dui)話框，可(ke)以(yi)根據(ju)提示(shi)快(kuai)速(su)成批選擇(ze) AutoCAD圖內(nei)目(mu)標對(dui)象，統一成批修改，比(bi)單個選擇(ze)修改快(kuai)捷(jie)一些。

工(gong)程實例三： AutoCAD 批(pi)處理打印(yin)圖紙(zhi)

①. 在需要(yao)打(da)印的 AutoCAD圖(tu)紙(zhi)(zhi)內找一張“1090-15-60-330-0500-001．dwg”，打(da)開后進行打(da)印設置(zhi)，再對頁面(mian)設置(zhi)命名為(wei)“1090項目圖(tu)紙(zhi)(zhi)打(da)印一”，見圖(tu)2-4所示。

②. 選擇AutoCAD界面(mian)左上角小按鈕(niu)，見(jian)圖(tu)2-5所示，或(huo)者在命令行輸(shu)入(ru)“publish”，會(hui)顯(xian)示圖(tu)2-6。

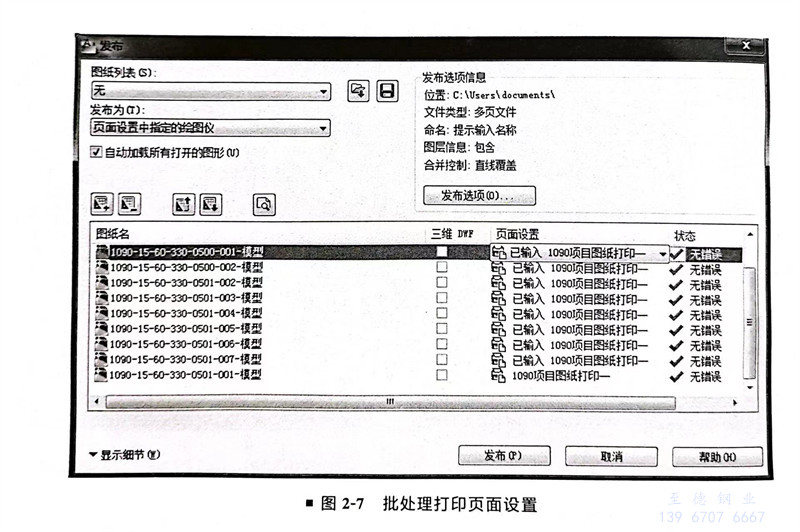

③. 添加需要批處理(li)打(da)印的所有圖(tu)紙(zhi)文(wen)件，在“頁(ye)面(mian)設置(zhi)”列，統一(yi)(yi)輸入并(bing)選擇“1090-15-60-330-0500-001．dwg”的頁(ye)面(mian)設置(zhi)“1090項目圖(tu)紙(zhi)打(da)印一(yi)(yi)”，如圖(tu)2-7所示，即可批處理(li)打(da)印。
