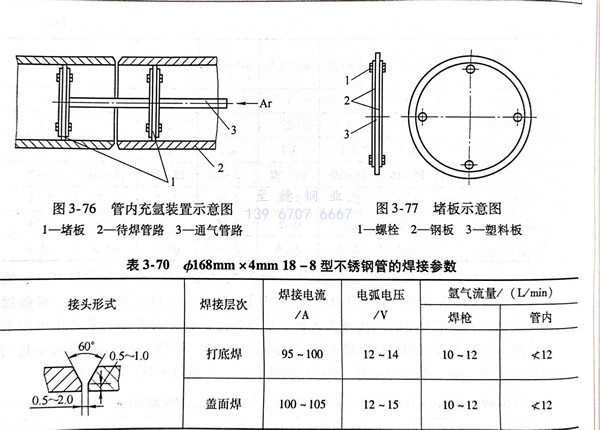

浙江至德鋼業有限公司技術操作人員在客戶施工現場安裝過程中經常遇到許多不銹鋼(gang)管(guan)（壁厚大于或等于2.0mm）需要拼接，只好在現場進行裝配焊接。為了保證管內焊縫不被氧化，管內要通保護氣體（氬氣），故需要一套充氬裝置，如圖3-76所示。從圖中可以看出，兩堵板之間距離約為200mm，中間用一根不銹鋼管串通作為通入保護氣體的管路。在通氣管路上對應于管道待焊部位鉆幾小孔，作為保護氣體的出氣孔，以對準待焊處輸送保護氣，使待焊鋼管內兩堵板之間充滿保護氣體。在一個堵板上鉆一些小孔，作為堵板之間排氣之用。堵板裝置的示意圖如圖3-77所示，其鋼板厚為2mm，塑料板不宜太厚，以管路焊接完畢后能方便地從管內將充氬裝置抽出為宜。

  浙江至德鋼業有限(xian)公(gong)司技術人員曾利用這一管(guan)(guan)內(nei)充氬(ya)裝置，焊(han)成(cheng)了大(da)量(liang)不同管(guan)(guan)徑的不銹鋼管(guan)(guan)路(lu)，所(suo)有對接焊(han)縫(feng)(feng)均經X光射線檢測合格(ge)和水壓強度試驗合格(ge)。解剖管(guan)(guan)路(lu)焊(han)接接頭(tou)，管(guan)(guan)內(nei)焊(han)縫(feng)(feng)無(wu)氧化顏色，呈銀白(bai)色或金黃(huang)色，說明(ming)管(guan)(guan)內(nei)氣保護效果良好。

Φ168mm×4mm的06Cr18Ni11Ti不銹鋼管路對接焊接參數，見表3-70。
