一、基本(ben)概況
通鋼磐石鋼管(guan)(guan)(guan)ф108mm精密軋(ya)(ya)管(guan)(guan)(guan)機(ji)(ji)組(zu)(zu)，2006年3月建成(cheng)投產(chan)(chan)，原(yuan)設(she)計產(chan)(chan)能7萬噸／年，現已(yi)達到10萬噸／年。產(chan)(chan)品(pin)(pin)主要以中厚壁管(guan)(guan)(guan)為主，兼(jian)顧D／S大于28的(de)薄壁管(guan)(guan)(guan)產(chan)(chan)品(pin)(pin)，最薄規格可生產(chan)(chan)φ159mmx4.5mm的(de)結構及流體管(guan)(guan)(guan)產(chan)(chan)品(pin)(pin)；該機(ji)(ji)組(zu)(zu)主要設(she)備由太原(yuan)通澤設(she)計制造，包(bao)括立式(shi)穿孔機(ji)(ji)、精密軋(ya)(ya)管(guan)(guan)(guan)機(ji)(ji)、12架(jia)三輥定徑(jing)機(ji)(ji)、矯直機(ji)(ji)等，軋(ya)(ya)管(guan)(guan)(guan)機(ji)(ji)由濟南重工設(she)計制造，導(dao)盤裝(zhuang)配(pei)機(ji)(ji)構被設(she)計成(cheng)既可以裝(zhuang)配(pei)導(dao)盤也可以裝(zhuang)配(pei) 導(dao)板(ban)的(de)結構形式(shi)，可根據(ju)生產(chan)(chan)的(de)產(chan)(chan)品(pin)(pin)規格或(huo)采(cai)用導(dao)盤或(huo)采(cai)用導(dao)板(ban)。
二、產(chan)品規格及(ji)品種
以(yi)下為產品(pin)規格范圍。
外(wai)徑：φ73.02~168.3mm;
壁厚：4~30mm;
長度(du)：6~12.5m。

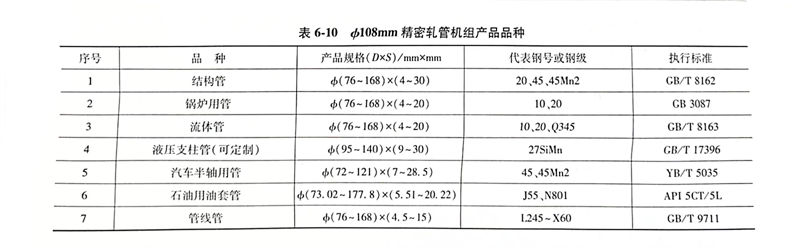

按照(zhao)該機組以主(zhu)要品種中(zhong)厚(hou)壁為(wei)主(zhu)，適合(he)小批(pi)量(liang)多品種的生產(chan)工藝特點，主(zhu)要生產(chan)品種包括結構(gou)管(guan)、低中(zhong)壓(ya)鍋(guo)爐管(guan)、流體管(guan)、液壓(ya)支柱管(guan)、汽車半軸管(guan)、石油用油、套管(guan)、管(guan)線管(guan)，見表(biao)6-10所示(shi)。
三、工(gong)藝流程
原料(liao)剪斷→加熱→穿孔→軋管(guan)→高壓水除鱗(lin)→定徑→冷卻→矯直→吹灰→切頭尾(wei)→渦流探傷（超聲）→水壓→人工檢查(cha)→噴標→包裝→檢斤(jin)→交庫。
四、φ108mm機(ji)組生產工藝及設備特(te)點
1. 原料采(cai)用熱軋圓管坯(pi)及(ji)連(lian)鑄坯(pi)
主要(yao)管(guan)(guan)坯(pi)規(gui)格(ge)(ge)有ф110mm、Φ120mm、ф130mm、φ140mm、φ150mm、φ160mm、φ180mm，采用多坯(pi)型適用于多規(gui)格(ge)(ge)靈活生產，利用環(huan)形加熱爐進行管(guan)(guan)坯(pi)的(de)加熱，加熱溫度均勻穩(wen)定燒損低，使金屬損耗降(jiang)低大大降(jiang)低產品成本。
2. 采用立式錐形穿孔機
a. 可減少(shao)了作用在管坯上的(de)周向(xiang)剪切力，有利于(yu)減少(shao)內外表面缺陷；
b. 穿孔(kong)效率高(gao)(gao)。穿孔(kong)出口(kou)速(su)度可(ke)達0.9m／s，穿孔(kong)周期短，產量高(gao)(gao)；
c. 毛(mao)(mao)管的同心度(du)(du)和壁厚(hou)精度(du)(du)高。毛(mao)(mao)管壁厚(hou)不均度(du)(du)可在(zai)8％以下；
d. 可(ke)實現大延伸、大擴(kuo)(kuo)徑(jing)量穿孔。延伸系數可(ke)達4～5，擴(kuo)(kuo)徑(jing)量可(ke)達20％～30％，有(you)利于擴(kuo)(kuo)大產品規格(ge)；
e. 送進(jin)角8°～12°電動無極調整及15°的(de)輾軋角，實(shi)現了根據(ju)材質及工藝要求進(jin)行自(zi)由轉換。
3. 采用(yong)精密軋管機
a. 采(cai)用限動循環芯棒軋制(zhi)，提(ti)高壁(bi)厚控制(zhi)精度及內表面質量；
b. 采用集中減壁(bi)新(xin)型軋輥設(she)計理念(nian)，使軋機最(zui)大(da)減壁(bi)量可以達(da)到(dao)5mm，而且壁(bi)厚精度可以達(da)到(dao)±7％以內；
c. 導(dao)盤(pan)裝(zhuang)(zhuang)配機構(gou)被設計成(cheng)既可以(yi)裝(zhuang)(zhuang)配導(dao)盤(pan)又可以(yi)裝(zhuang)(zhuang)配導(dao)板(ban)的結構(gou)，暨軋制薄壁管時采用軋輥與(yu)導(dao)板(ban)構(gou)成(cheng)的孔(kong)型(xing)模式，以(yi)減少金屬被擠入縫(feng)隙，造成(cheng)卡鋼，可生產D／S＞30的產品。
4. 采用12機架(jia)微張(zhang)力定徑(jing)機
a. 根據(ju)生產需要(yao)，更換(huan)方便、靈活；
b. 采用自主設計的三輥(gun)定徑孔型設計系統，較好解決了內六(liu)方問題。
5. 主要設備參數
a. 環形加熱爐的主要參數包(bao)括：
爐(lu)體平均直徑(jing)：13.5m；
爐膛(tang)寬度：3.5m；
加熱管(guan)坯外徑(jing)范圍：φ110～180mm；
加熱管(guan)坯長度范圍最大(da)：3.2m；
爐子最大生產能(neng)力：20t／h；
平均(jun)生產能力：15t／h；
管坯(pi)加熱溫度偏差：±10°。
b. 穿孔(kong)機的主要參(can)數(shu)包括：
形式：錐形輥立(li)式布置、側導(dao)板；
入口管坯直(zhi)徑：φ110～180mm；
入口(kou)管(guan)坯長度最大：3200mm；
軋輥直徑：φ780mm；
喂入角：8°～12°；
輾軋角(jiao)：15°；
最大出口速度：0.9m／s；
軋(ya)制力：2000kN；
軋輥轉速：96～136r／min；
電機功率(lv)：2×1250kW；
過載(zai)系數：2；
出口毛(mao)管外徑：Φ115～195mm；
出(chu)口(kou)毛管(guan)長度最大(da)：7200mm；
頂桿(gan)小車速度最大：3.0m／s；
頂桿小車(che)驅動方式：鋼絲繩(sheng)和卷揚機。
c. Accu-Roll軋管機組(zu)的主要(yao)參數包括：
毛管外徑：φ110～200mm；
毛管(guan)壁厚：4.5～30mm；
芯棒(bang)總成長度最大：12000mm；
工作(zuo)段最大長(chang)度最大：2500mm；
液壓限動速度(du)：0.10～0.30m／s；
限動行程小于(yu)：2000mm；
循環(huan)芯棒：6支(zhi)／組。
d. Accu-Roll主(zhu)機(ji)的主(zhu)要參(can)數包括：
主機軋輥裝(zhuang)置(zhi)及主傳動裝(zhuang)置(zhi)采(cai)用左右臥式布置(zhi)。
軋輥直徑(jing)：φ600～700mm，長度：600mm；
軋輥(gun)轉速：100～150r／min；
兩軋輥最(zui)大開口度(du)：600mm；
軋輥軸向(xiang)調整：0～80mm；
送(song)進角：8°；
碾軋角：5°；
最大軋制力：650kN；
最(zui)大(da)軋制轉矩(ju)（一個軸）：75kN·m；
主電(dian)機（帶水冷卻(que)裝置）：Z710-400；
功(gong)率(lv)（DC）：1000kW×2臺；
轉速：500／750r／min；
主(zhu)減速機速比：4.75。
e. Accu-Roll軋機后(hou)臺的(de)主要參(can)數包括：
毛管直徑：Φ110～200mm；
輥道(dao)速度：3m／s；
輥道間距：1200mm；
輥道升(sheng)降高度(du)：＋50mm；
扣(kou)瓦長度：8160mm；
輥(gun)道電機(ji)：YGa160S1-16×4臺；
功率：0.48kW；
轉速(su)：285r／min。
6. 定徑機的主要參(can)數包括
形式：3輥單(dan)機架(jia)傳動(dong)；
定徑(jing)機機架(jia)數：12架(jia)；
換(huan)機架(jia)形式：液壓(ya)機械拉出和(he)換(huan)機架(jia)小車，可單獨(du)更(geng)換(huan)機架(jia)；
入(ru)口荒管外徑：φ110～200mm；
出(chu)口鋼管外徑：Φ73～180mm；
出口鋼(gang)管(guan)最大長度：13000mm；
絕(jue)對(dui)總(zong)最(zui)大減徑量：35mm；
單(dan)機架最大減徑率：3.5％；
軋輥名義直徑：φ380mm。
7. 矯直機(ji)的主要參數
矯直機結構采用立(li)式(shi)8立(li)柱六輥全(quan)傳動矯直機（排(pai)列(lie)方式(shi)為(wei)2-2-2，上3下(xia)3）。
產品外徑(jing)：~180mm;
壁厚：4～30mm；
長度：8000～13000mm；
材料屈服極限：1100MPa；
矯直輥輥距：2900mm;
矯直輥安裝角：33°；
矯(jiao)直輥角度(du)調(diao)整范(fan)圍：30°～36°；
矯直輥開(kai)口度(du)：0～240mm。
主傳動(dong)電機(ji)：
功率（DC）：160kW；
轉(zhuan)速：750／1700r／min；
矯直速(su)度：0.5～1.8m／s；
輥身長度(du)：500mm；
輥喉直徑：Φ400mm。
