一、基本概況(kuang)
華菱衡陽鋼管（集團）有限公司從德國梅爾公司引進的Φ720mm周期軋管機組。于2007年3月簽訂主機設備引進合同。2008年1月開工建設，2009年7月建成投產。可年產結構用無縫鋼管、高壓鍋爐用無縫鋼管、耐熱鋼管、不銹鋼管、液壓支柱及氣缸套管、流體輸送用無縫鋼管、石油套管及接箍料等各類熱軋無縫鋼管15萬噸，其中需進行熱處理的高鋼級無縫鋼管8萬噸。該機組投產后，公司產品規格在中φ10～365mm的基礎上延伸至中10～720mm：在品種規格上充分發揮周期軋管機優勢，立足于生產特大、特厚、高合金無縫鋼管產品。
二、產品(pin)規格
外徑(jing)：Φ273～650mm；
壁厚：8～50mm；
最大(da)長(chang)度(du)：13.5m。
三、機組(zu)生產工(gong)藝流(liu)程與平面布置
Φ720mm周期軋(ya)管機(ji)組采(cai)用連鑄圓管坯和(he)多邊形(xing)(xing)鋼(gang)錠兩種坯料，對于大(da)規格的多邊形(xing)(xing)鋼(gang)錠。先用立式(shi)水壓機(ji)沖(chong)成杯狀坯。其(qi)工藝流程如下：
1. 圓(yuan)管(guan)坯-環形爐(lu)加(jia)熱(re)-高壓(ya)水除(chu)(chu)鱗-穿(chuan)孔(kong)-內除(chu)(chu)鱗-預穿(chuan)芯(xin)棒（預打(da)頭(tou)）-周期軋(ya)管(guan)-切皮爾格頭(tou)-步(bu)進爐(lu)再加(jia)熱(re)-高壓(ya)水除(chu)(chu)鱗-定徑(jing)-冷(leng)卻-精整。
2. 多邊形鋼(gang)錠經環形爐加熱(re)(re)-高(gao)壓水除(chu)鱗(lin)-水壓沖孔(kong)-杯狀坯穿孔(kong)-內(nei)除(chu)鱗(lin)-預穿芯棒(bang)（預打頭）-周期(qi)軋管-切皮爾格頭-步進爐再加熱(re)(re)-高(gao)壓水除(chu)鱗(lin)-定徑(jing)-冷卻-精(jing)整。

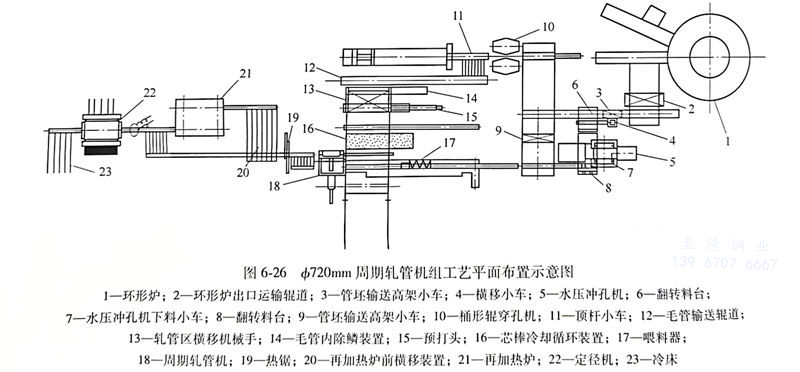

機(ji)組工藝平面布置如圖6-26所示。該機(ji)組設置了兩條精整(zheng)(zheng)線：一般(ban)管精整(zheng)(zheng)線和(he)(he)專用管精整(zheng)(zheng)線。一般(ban)管精整(zheng)(zheng)線是一條連續作業線，設有(you)六輥式矯直機(ji)和(he)(he)切(qie)管機(ji)；專用管精整(zheng)(zheng)線的設備采用分(fen)散(san)布置方式，設有(you)對(dui)鋼管熱(re)處理的臺(tai)車(che)式加熱(re)爐和(he)(he)機(ji)械式室式加熱(re)爐、淬火水(shui)池、控冷設施，超聲(sheng)波探(tan)(tan)傷(shang)機(ji)、磁粉探(tan)(tan)傷(shang)機(ji)，壓力(li)矯直機(ji)和(he)(he)內(nei)外修磨(mo)機(ji)等多臺(tai)設備。
四、主(zhu)要設備(bei)組成
φ720mm周期軋管機(ji)(ji)(ji)組的主要設備有：環(huan)形加熱(re)爐(lu)、立式水壓沖孔(kong)(kong)機(ji)(ji)(ji)、二輥桶形輥穿孔(kong)(kong)機(ji)(ji)(ji)、喂料器、周期軋管機(ji)(ji)(ji)、熱(re)鋸、步(bu)進(jin)式再(zai)加熱(re)爐(lu)、5機(ji)(ji)(ji)架三輥定機(ji)(ji)(ji)、冷床。
五、主要設備技術參數
1. 環(huan)形爐參數包括：
加熱管(guan)坯種(zhong)類：連鑄圓管(guan)坯、多邊形鋼錠；
加(jia)熱(re)管坯最大錠重：9.5t；
環形爐中(zhong)徑：35m。
2. 壓力沖孔機參數包(bao)括：
形式(shi)：立式(shi)水(shui)壓(ya)沖孔機；
沖孔管(guan)坯(pi)種類：多邊形鋼錠；
鋼錠對(dui)角線尺寸：650～930mm；
公(gong)稱沖孔力(li)：25MN。
3. 桶(tong)形輥穿孔機(ji)參(can)數包(bao)括：

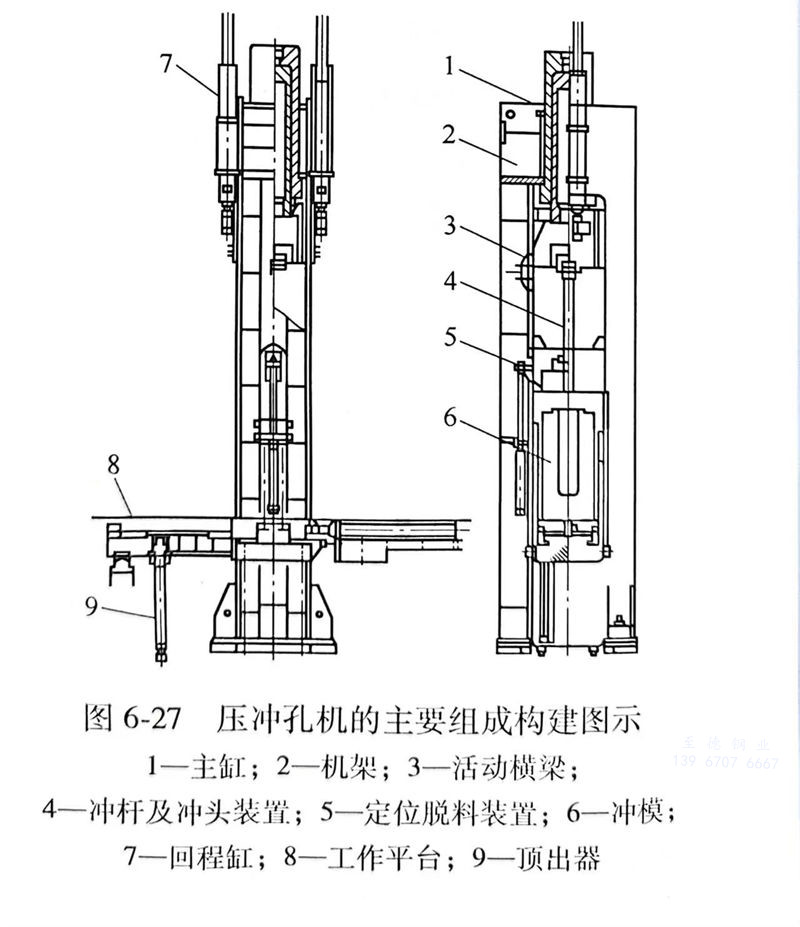

圖6-27 壓沖孔機的主要組成構(gou)建圖示
型(xing)式：臥(wo)式桶形輥(gun)穿孔機；
出口毛(mao)管規格：外徑420～960mm；
最大長度：7.5m；
主電機(ji)功率：2×5600kW；
送進角(jiao)：6°（固定）；
輾軋角：±2°（可調）。
4. 周期軋管機機組參數包括：
形(xing)式：外插入(ru)芯棒(bang)、液壓自動喂(wei)料；
出口荒管規格：外徑：285～740mm；
壁厚：8～122mm；
最大長(chang)度(du)：27m；
主電機功率：5600kW；
軋輥(gun)直(zhi)徑：1100～1400mm。

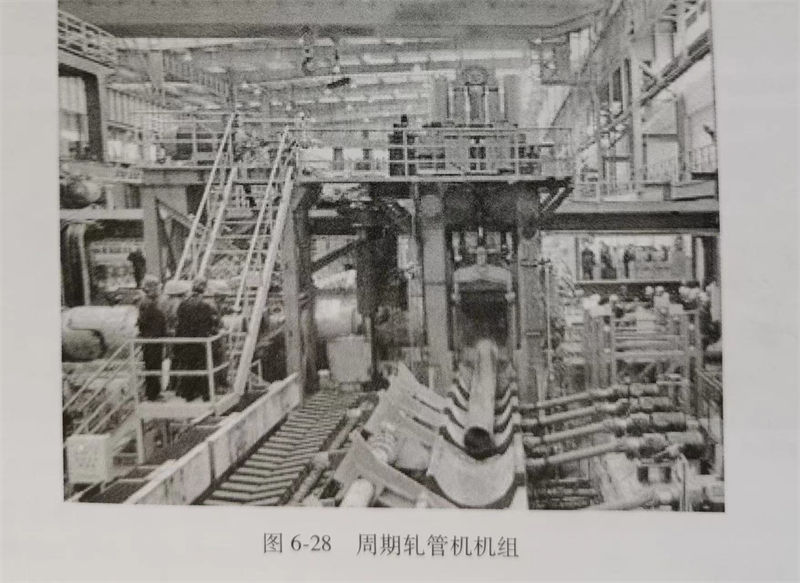

圖6-28 周(zhou)期軋管機(ji)機(ji)組(zu)
5. 定徑機參數包(bao)括：
形式(shi)(shi)：軋輥單獨(du)傳動的5機架三輥式(shi)(shi)；
軋輥(gun)直徑：1150mm；
入口荒管外徑：285～660mm；
入口荒管(guan)壁厚(hou)：8～50mm；
出口鋼(gang)管外徑：273～650mm；
出口鋼管壁厚：8～50mm；
最大長度(du)：13.5m。
六、結語
Φ720mm周期(qi)軋管機組(zu)是目前(qian)世(shi)界上最大(da)的周期(qi)軋管機組(zu)，熱(re)軋線(xian)采(cai)用立式水壓(ya)(ya)沖(chong)孔＋穿孔＋周期(qi)軋管＋再加熱(re)＋定徑工藝；精整線(xian)配置了六輥(gun)矯直和壓(ya)(ya)力矯直機、高效切(qie)管機，車底(di)爐(lu)和室式爐(lu)，超聲波探傷、渦(wo)流探傷和磁粉探傷裝置，水壓(ya)(ya)試驗機、磨光(guang)機等精整和檢測設備；既能(neng)采(cai)用連鑄(zhu)坯又能(neng)采(cai)用圓鋼坯做原料進行生(sheng)(sheng)(sheng)產(chan)：先進的喂料器既保(bao)證了生(sheng)(sheng)(sheng)產(chan)效率(lv)。降低了勞動強度(du)，又保(bao)證了產(chan)品質(zhi)量，適(shi)合生(sheng)(sheng)(sheng)產(chan)大(da)直徑高精度(du)高鋼級鋼管。
