1. 輸送NaOH的碳鋼(gang)或低合金(jin)鋼(gang)管道在(zai)一定(ding)的條件(jian)下，能引起碳鋼(gang)材料的應(ying)力(li)腐蝕開裂(lie)（堿(jian)脆）。影響(xiang)碳鋼(gang)產生(sheng)應(ying)力(li)腐蝕開裂(lie)的因(yin)素有堿(jian)液濃(nong)度(du)、溫(wen)度(du)和(he)材料中存在(zai)的殘余應(ying)力(li)等。

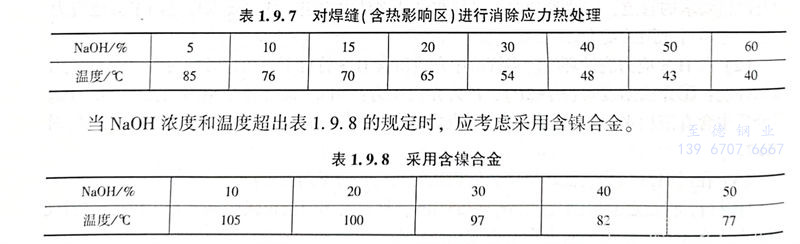

  2. 一般情況下，當NaOH濃(nong)度和溫度超出表1.9.7的規(gui)定時，應(ying)對焊縫（含(han)熱影響(xiang)區(qu)）進行消(xiao)除應(ying)力熱處理。

  3. 碳鋼和低合金鋼在NaOH溶液(ye)中的應用范圍見本(ben)書第四章圖4.2.16。

  碳素鋼和(he)(he)低(di)合金鋼管道的(de)操作溫(wen)度(du)(du)和(he)(he)堿液溶液位于(yu)圖4.2.16的(de)B區時，焊(han)后或(huo)冷加工(gong)后應進(jin)行消(xiao)除(chu)(chu)應力(li)熱(re)處理。熱(re)處理溫(wen)度(du)(du)宜為600～650℃，保溫(wen)時間2.4min／mm，且(qie)不應少于(yu)1h，當(dang)操作溫(wen)度(du)(du)和(he)(he)堿液濃(nong)度(du)(du)位于(yu)A區時，碳素鋼和(he)(he)低(di)合金鋼制的(de)管道焊(han)后不需進(jin)行消(xiao)除(chu)(chu)應力(li)熱(re)處理，開停(ting)工(gong)或(huo)檢修(xiu)期間應采取水(shui)沖選，不得進(jin)行蒸汽吹掃；當(dang)操作溫(wen)度(du)(du)和(he)(he)堿液濃(nong)度(du)(du)位于(yu)C區時，材料(liao)應選用鎳基合金。
