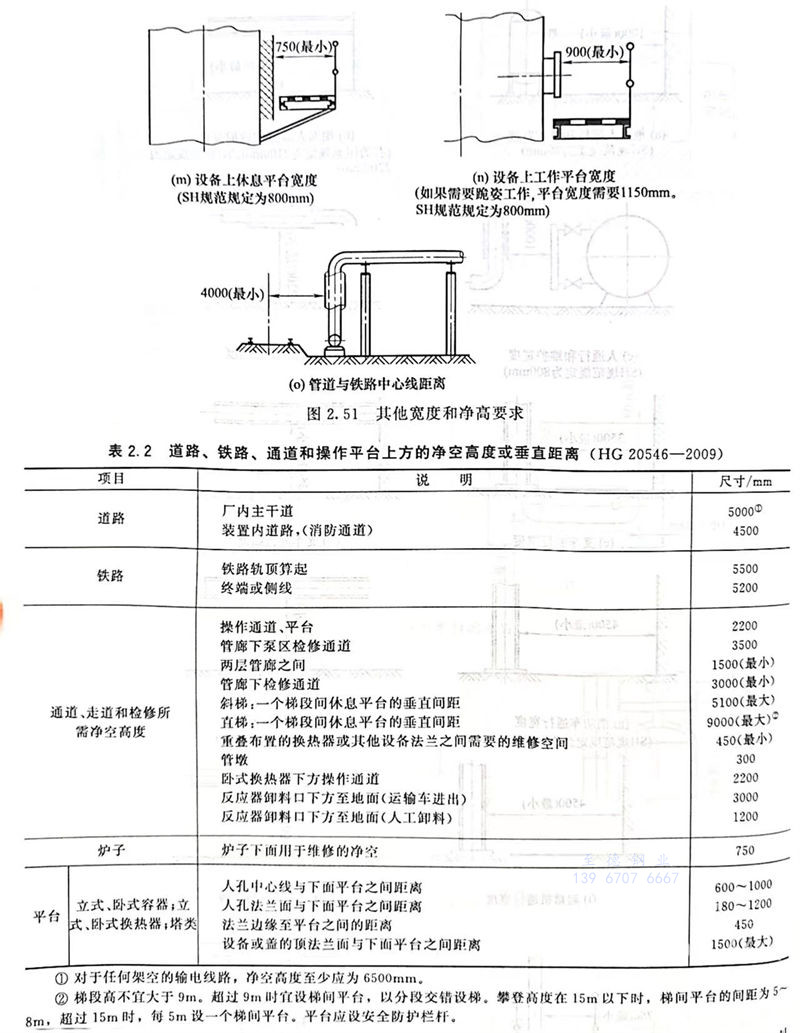

道路(lu)、鐵路(lu)、通道和操(cao)作平臺上方(fang)的凈空高度(du)或垂直(zhi)距離見(jian)表(biao)2.2。
工程應用(yong)：跨越道(dao)路管廊下最小凈空高度

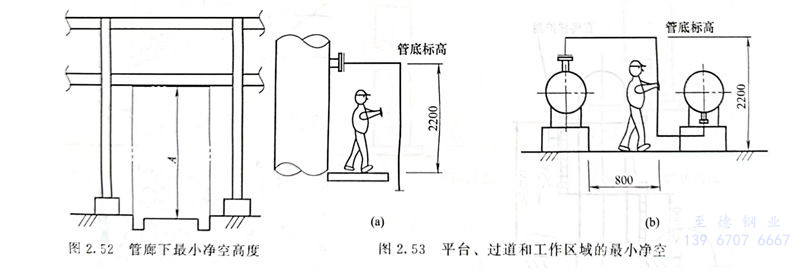

跨越(yue)道(dao)路管廊下(xia)最(zui)小凈空高度(du)(du)如(ru)(ru)圖2.52所示(shi)。對于跨越(yue)道(dao)路管廊下(xia)最(zui)小凈空高度(du)(du)A的要求如(ru)(ru)下(xia)。
SH 3012規(gui)定(ding)，管(guan)道(dao)(dao)跨越(yue)(yue)廠區、裝(zhuang)(zhuang)置區的鐵路(lu)(lu)和道(dao)(dao)路(lu)(lu)時應(ying)符合下述要求(qiu)。管(guan)道(dao)(dao)跨越(yue)(yue)鐵路(lu)(lu)時，軌面以上的凈(jing)空高(gao)度不低(di)于(yu)5.5m；管(guan)道(dao)(dao)跨越(yue)(yue)廠內(nei)道(dao)(dao)路(lu)(lu)時，路(lu)(lu)面以上的凈(jing)空高(gao)度不低(di)于(yu)5m；管(guan)道(dao)(dao)跨越(yue)(yue)裝(zhuang)(zhuang)置內(nei)的檢修道(dao)(dao)路(lu)(lu)和消防道(dao)(dao)路(lu)(lu)時，路(lu)(lu)面以上的凈(jing)空高(gao)度應(ying)不低(di)于(yu)4.5m。
對(dui)(dui)于(yu)(yu)(yu)全(quan)廠性(xing)管道，管墩距(ju)頂面不低(di)于(yu)(yu)(yu)0.4m，管廊下方通行時，凈(jing)高不低(di)于(yu)(yu)(yu)2.1m，多層管廊（架）層間距(ju)不低(di)于(yu)(yu)(yu)1.2m。對(dui)(dui)于(yu)(yu)(yu)裝(zhuang)置內管廊，下方作(zuo)為消防(fang)通道時，凈(jing)高不低(di)于(yu)(yu)(yu)4.5m，多層管廊層間距(ju)宜為1.2～2.0m。
SH 3011規定，裝置內(nei)，主要(yao)車行通(tong)道(dao)、消防通(tong)道(dao)、檢修通(tong)道(dao)的最小凈(jing)(jing)寬和最小凈(jing)(jing)高分別為4.0m和4.5m，操作(zuo)通(tong)道(dao)的最小凈(jing)(jing)寬為0.8m，最小凈(jing)(jing)高為2.2m。
工(gong)程應(ying)用：平臺、過(guo)道和工(gong)作(zuo)區域的最小(xiao)凈空
平臺、過道和工(gong)作區域的最小凈(jing)空如(ru)圖(tu)2.53所示。這個高(gao)度(du)要求是按(an)國內有關規范，如(ru)果是國外項目(mu)，此高(gao)度(du)可能不(bu)同。例如(ru)，筆者在參與設計規范較嚴格的沙(sha)特阿美公司配管設計時，他們的規范要求最小凈(jing)空高(gao)度(du)為2030mm。
工程應用：不同高度結構平(ping)臺對(dui)直爬(pa)梯和斜(xie)爬(pa)梯的一般要求(qiu)
不(bu)同高度(du)結(jie)構平(ping)臺(tai)對直爬(pa)(pa)梯(ti)和斜(xie)爬(pa)(pa)梯(ti)的一般要(yao)求如圖2.54所示。斜(xie)爬(pa)(pa)梯(ti)主(zhu)要(yao)用(yong)于(yu)經常使(shi)用(yong)的位置，直爬(pa)(pa)梯(ti)用(yong)于(yu)不(bu)經常使(shi)用(yong)的位置。
工程應用：直爬梯段高和休息平臺設置的一般要求
直(zhi)爬梯(ti)(ti)(ti)段高(gao)(gao)和(he)休息(xi)平臺(tai)設(she)置的(de)一般要求(qiu)如(ru)圖(tu)2.55所示(shi)。中(zhong)石化標準規(gui)定：斜梯(ti)(ti)(ti)宜傾斜45°。梯(ti)(ti)(ti)高(gao)(gao)不宜大(da)于(yu)5m，如(ru)大(da)于(yu)5m，應(ying)(ying)設(she)梯(ti)(ti)(ti)間平臺(tai)。設(she)備上的(de)直(zhi)梯(ti)(ti)(ti)宜從側(ce)面通向(xiang)平臺(tai)。攀登高(gao)(gao)度(du)(du)在15m以內時，梯(ti)(ti)(ti)間平臺(tai)的(de)間距應(ying)(ying)為5～8m；超過(guo)15m時，每5m應(ying)(ying)設(she)梯(ti)(ti)(ti)間平臺(tai)。設(she)備上的(de)直(zhi)梯(ti)(ti)(ti)宜從側(ce)面通向(xiang)平臺(tai)，單段梯(ti)(ti)(ti)子的(de)高(gao)(gao)度(du)(du)不宜大(da)于(yu)10m，高(gao)(gao)度(du)(du)大(da)于(yu)10m時，應(ying)(ying)采用多段梯(ti)(ti)(ti)，梯(ti)(ti)(ti)段水平交(jiao)錯(cuo)布置。國(guo)內各(ge)行業的(de)標準規(gui)范規(gui)定的(de)數(shu)(shu)值，可能有些(xie)差異，實際工程中(zhong)需(xu)要以所依據行業標準規(gui)范的(de)數(shu)(shu)據為準。
工程應用：不同高度(du)直爬(pa)梯護圈的(de)設計(ji)

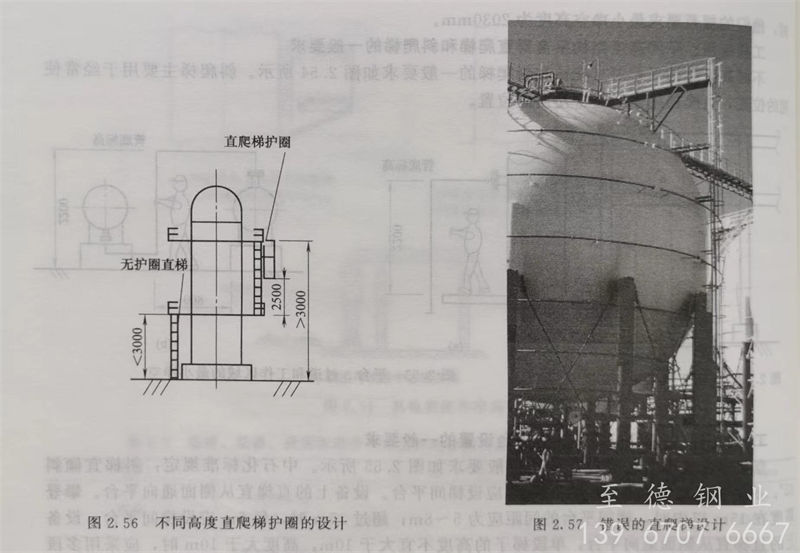

高度超過3m的(de)直(zhi)梯(ti)應設置安全護(hu)籠，護(hu)籠下端距地面(mian)(mian)或平臺面(mian)(mian)不應小于2.1m，護(hu)籠上(shang)端高出平臺面(mian)(mian)，應與欄桿高度一致。不同高度直(zhi)爬梯(ti)護(hu)圈的(de)設計(ji)如圖2.56所示(shi)。
工程(cheng)應用：錯誤的(de)直爬梯設計(ji)（圖2.57）
2015年筆者(zhe)去(qu)剛建(jian)好的(de)儲罐區(qu)參觀，發現一球(qiu)罐的(de)直(zhi)爬梯單段梯子約20m高，從地面直(zhi)通球(qiu)罐頂平(ping)臺(tai)，中(zhong)間沒(mei)有休息平(ping)臺(tai)和(he)爬梯交錯布置，廠內(nei)人員說爬這個梯子時比較(jiao)累。后(hou)來，我們(men)建(jian)議這個直(zhi)爬梯按照(zhao)國家規范修改設計。
