某工程(cheng)配管設(she)計(ji)時，由3D軟(ruan)件(jian)(jian)商開發了軟(ruan)件(jian)(jian)插件(jian)(jian)，使軟(ruan)件(jian)(jian)內的(de)管子顯(xian)示(shi)了管道焊(han)縫(feng)的(de)位置，在三(san)維軟(ruan)件(jian)(jian)配管設(she)計(ji)模型(xing)內自動(dong)(dong)顯(xian)示(shi)了焊(han)縫(feng)區域，軟(ruan)件(jian)(jian)可自動(dong)(dong)檢測焊(han)縫(feng)區域與(yu)結構、管架(jia)等(deng)設(she)施沖突(tu)的(de)位置，實現了配管設(she)計(ji)更高(gao)效的(de)精細(xi)化(hua)、本(ben)質安全和自動(dong)(dong)化(hua)，見圖2.72。

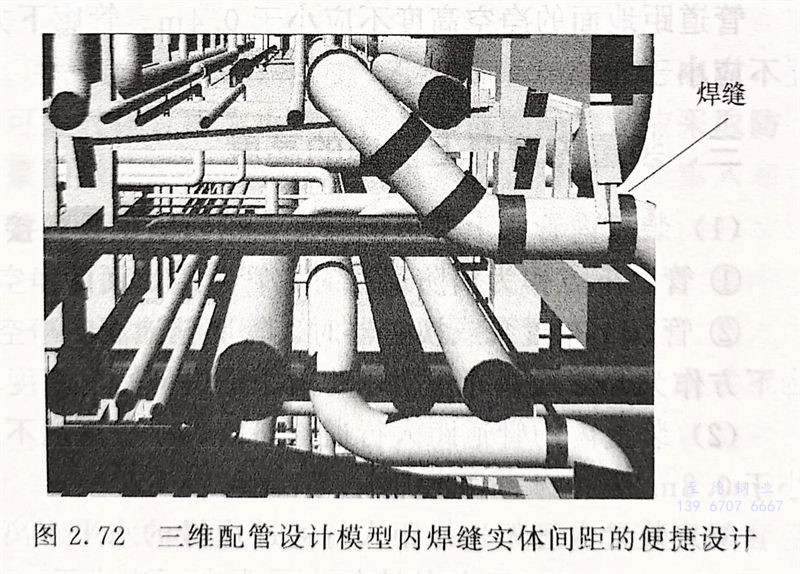

 圖(tu)2.72 三維配管設計模型(xing)內焊縫實(shi)體間距(ju)的便捷設計
