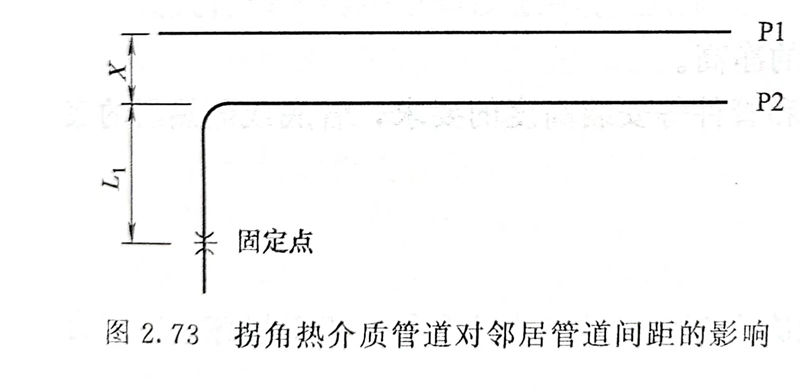

如圖2.73所示，P1管(guan)道DN300，P2管(guan)道DN400，設計(ji)溫度均(jun)為(wei)300℃，隔(ge)熱厚度分別為(wei)70mm和(he)80mm；管(guan)子均(jun)為(wei)碳(tan)鋼，L1的(de)距離為(wei)8m。則兩條管(guan)線的(de)設計(ji)管(guan)間(jian)距X計(ji)算過(guo)程如下。

  ①. 在(zai)設(she)計P1與P2兩條管(guan)(guan)線(xian)間(jian)距時，需要考慮(lv)P2管(guan)(guan)線(xian)L1段(duan)的(de)熱膨(peng)(peng)脹(zhang)量(liang)。P2管(guan)(guan)線(xian)的(de)熱膨(peng)(peng)脹(zhang)系數(shu)約1.2m1m/(m·100℃），可以估算出L1管(guan)(guan)段(duan)的(de)熱膨(peng)(peng)脹(zhang)量(liang)為：29mm。

 ②.從表中查出裸管(guan)(guan)間距為420mm，需加上隔熱層厚度70mm和80mm，還需加上L1管(guan)(guan)段的熱碰膨脹量(liang)29mm，則可以算出，P1與P2兩條管(guan)(guan)線(xian)間距X應(ying)該設計成(cheng)20+70+80+429≈600(mm)。
