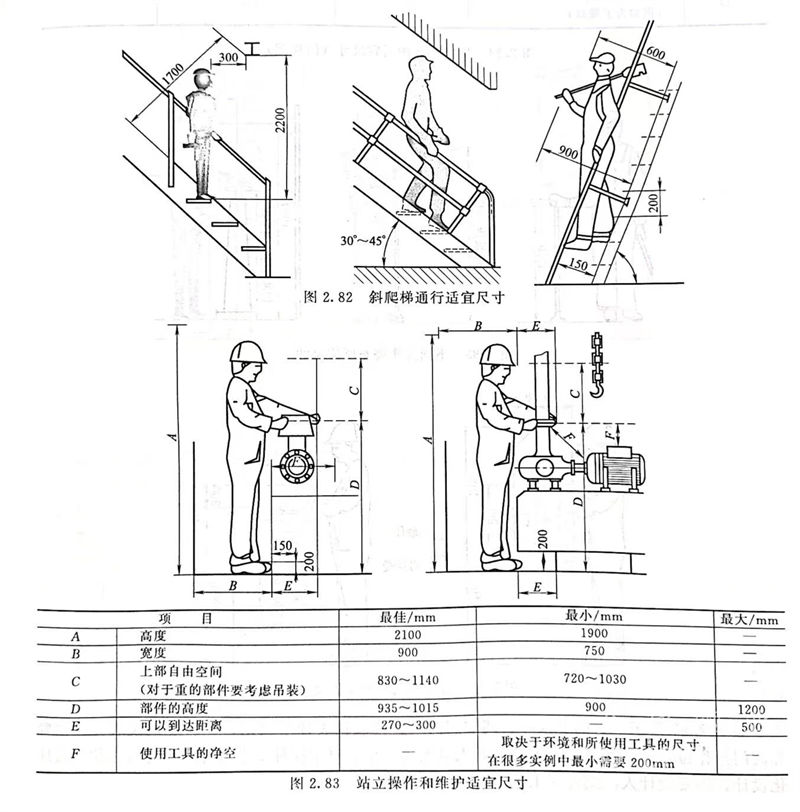

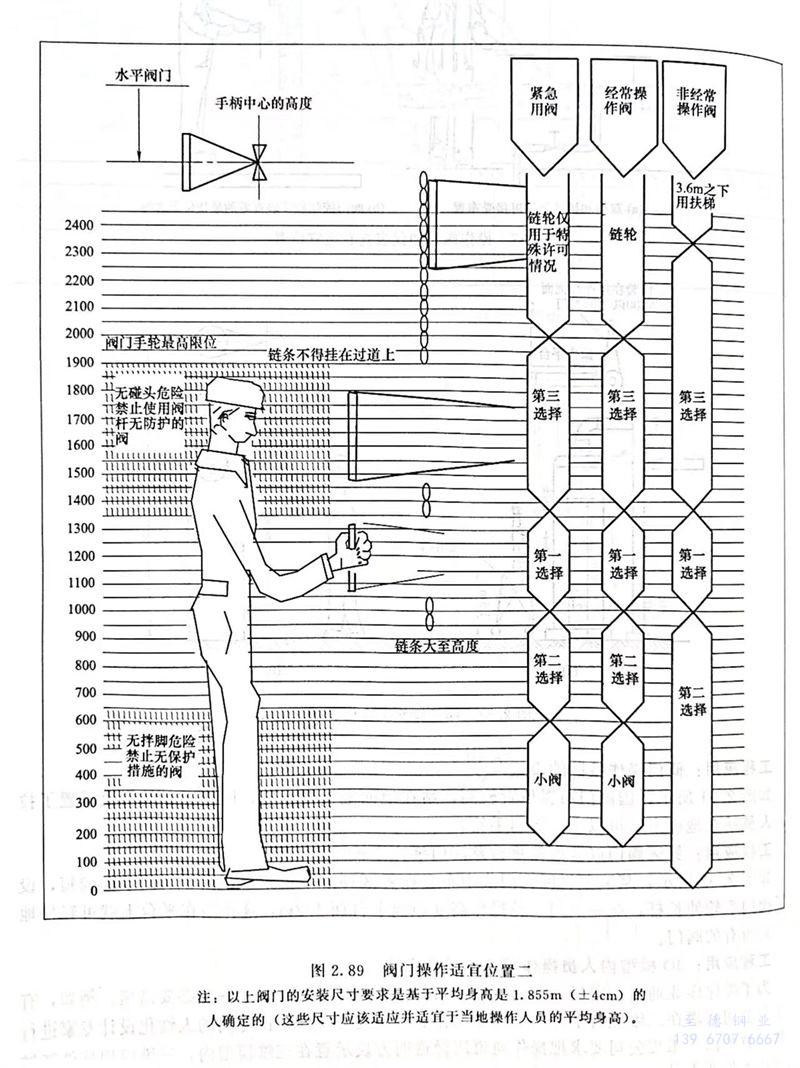

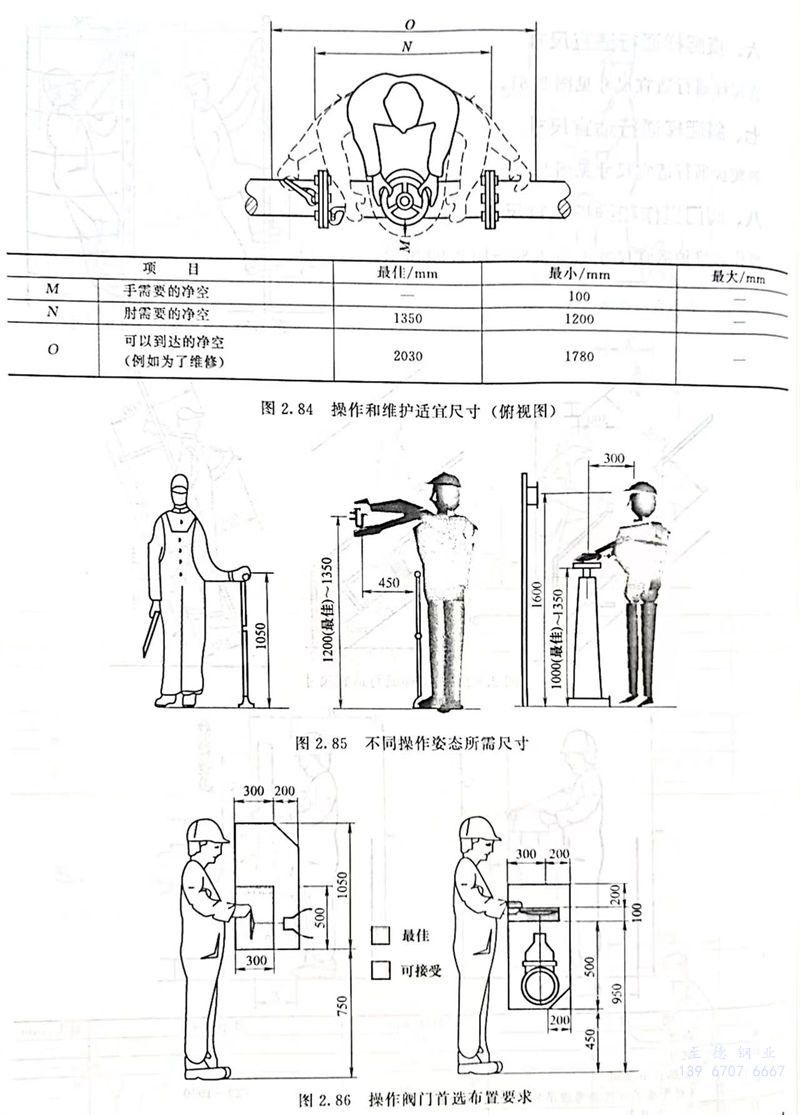

操作和(he)維護適宜尺寸見圖2.83～圖2.90所(suo)示。

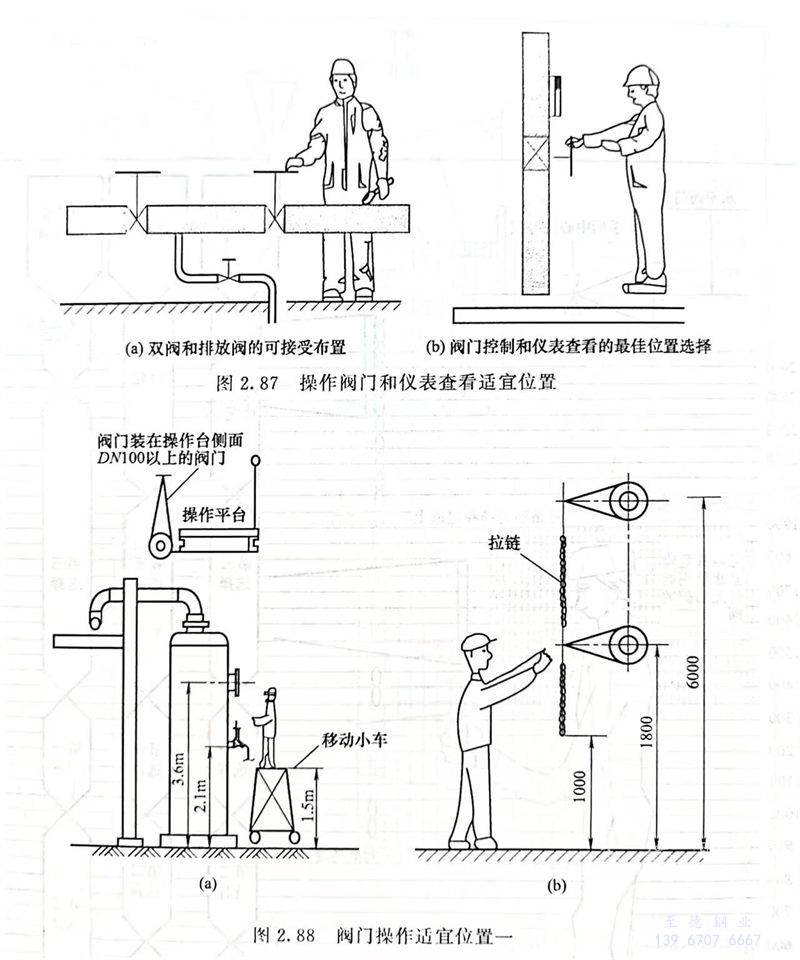

   如圖2.87所示，有的要求一邊調節閥門一邊讀取儀表計量數據，則需要把儀表讀數位置和閥門操作位置盡量接近，以方便作業人員實現操作，對于這種要求的可操作與可視位置人性化設計，需要設計人深刻理解工藝PID意圖。

工(gong)程(cheng)應用：閥門操作(zuo)拉鏈的設置

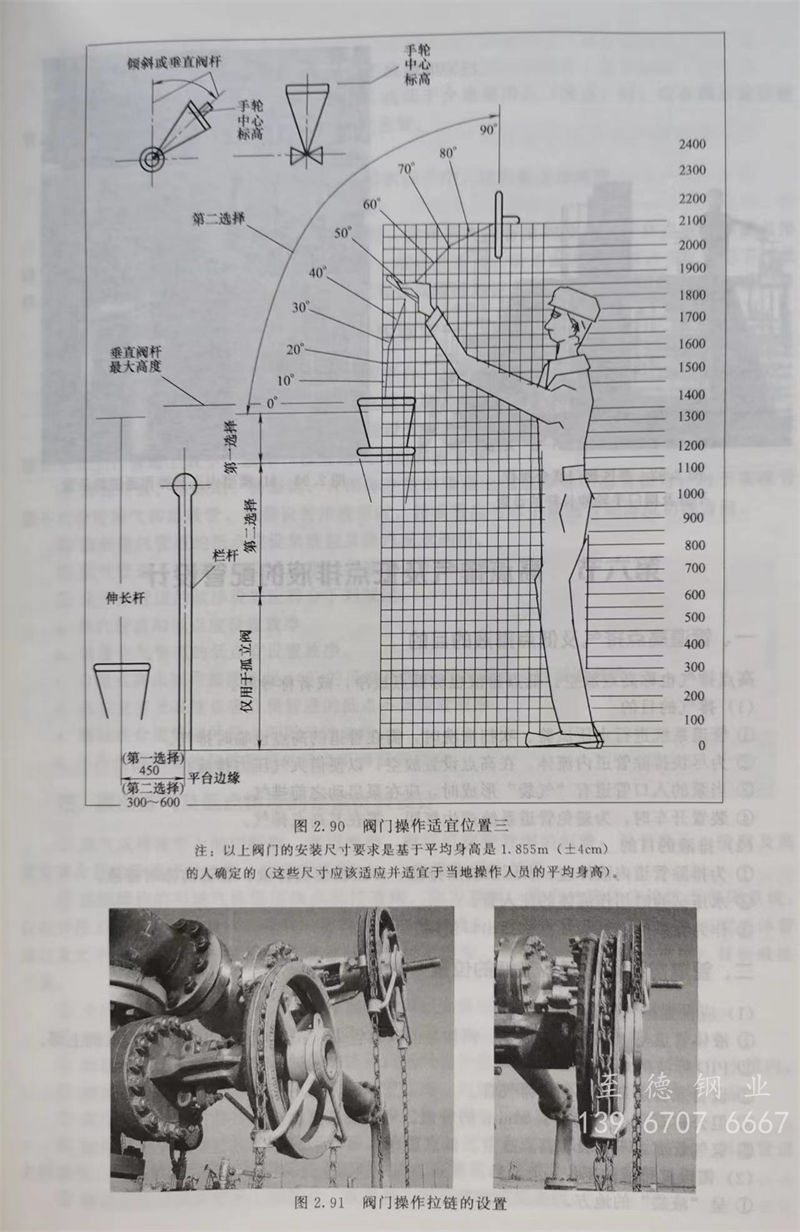

   如圖2.91所示，因閥門(men)(men)布置(zhi)位置(zhi)較高，站在地(di)面上(shang)操作不到，因此(ci)，在閥門(men)(men)上(shang)設置(zhi)了拉(la)鏈，人(ren)員站在地(di)面上(shang)就可(ke)以操作閥門(men)(men)手輪(lun)。

工程應用(yong)：界區閥(fa)門聯合操作平臺及(ji)閥(fa)門手輪伸長桿的(de)設置

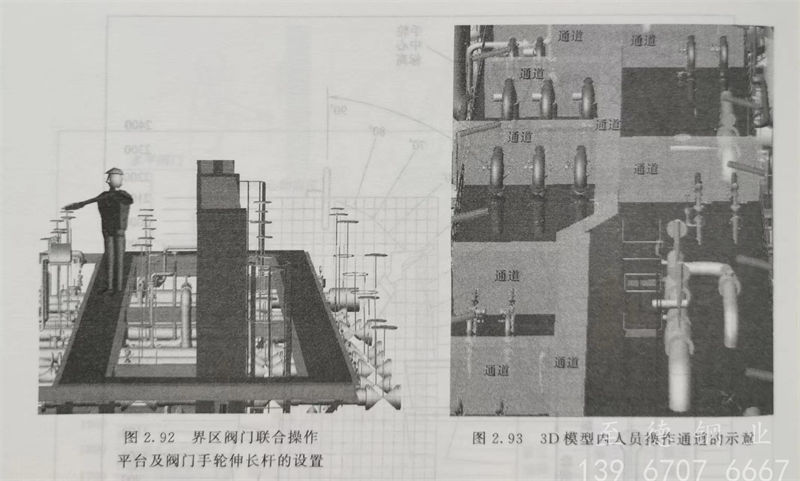

   如圖(tu)2.92所示，某裝(zhuang)置界區閥門集中(zhong)布置在界區環形平臺附近，由于閥門手柄較短，設(she)計了閥門手輪伸長桿，統一閥門手輪操(cao)作高(gao)度距離平臺面1.2m，這樣站(zhan)在平臺上就可輕松地操(cao)作到所有的閥門。

工程應用：3D模(mo)型內人員操(cao)作通(tong)道的簡化設計(ji)

為了確保(bao)作業通(tong)道的通(tong)暢，有(you)(you)的工(gong)程(cheng)公(gong)司(si)(si)在(zai)(zai)(zai)配(pei)管設(she)計(ji)時就采取了一些必(bi)要(yao)措施。例如，有(you)(you)的工(gong)程(cheng)公(gong)司(si)(si)要(yao)求(qiu)在(zai)(zai)(zai)二維配(pei)管平(ping)面圖(tu)上示(shi)意出作業人(ren)員(yuan)通(tong)行(xing)(xing)空間，由專(zhuan)門(men)的人(ren)性化設(she)計(ji)專(zhuan)家(jia)進行(xing)(xing)校核。有(you)(you)的國外(wai)工(gong)程(cheng)公(gong)司(si)(si)要(yao)求(qiu)把操作通(tong)道用微透明方(fang)塊示(shi)意在(zai)(zai)(zai)三維模型內(nei)，三維模型軟件能(neng)夠自動(dong)檢查作業人(ren)員(yuan)通(tong)行(xing)(xing)空間是否(fou)符合設(she)計(ji)要(yao)求(qiu)，如圖(tu)2.93所示(shi)，這種方(fang)法可以很大程(cheng)度地提高配(pei)管設(she)計(ji)工(gong)作效(xiao)率和人(ren)性化設(she)計(ji)質量。
