①. 集(ji)液包應(ying)設(she)置在下(xia)列場合

  a. 飽和蒸汽管道的末端或最低點，蒸汽伴熱管的末端，如果蒸汽管道較長時，每隔一定距離亦應設疏水閥；飽和蒸汽管道的每個立式“T”形補償器前或最低點。

  b. 飽和蒸汽系統的減壓(ya)閥前和調節閥前。

  c. 蒸汽(qi)分(fen)水器及蒸汽(qi)加熱設備等(deng)下部(bu)。

  d. 經常處于熱備用狀態的設備進(jin)氣管的最低(di)點。

  e. 擴容(rong)器的下部(bu)，分汽缸（蒸汽分配管）的下部(bu)以及水平(ping)安裝的波(bo)(bo)紋補償器的波(bo)(bo)峰下部(bu)。

  f. 蒸汽(qi)水平(ping)管的低點處。

  g. 裝置邊界蒸汽管線切斷閥之前。

②. 水平敷設(she)的長蒸汽管應設(she)集(ji)液包，其間隔為：

  a. 在裝置(zhi)內，飽和蒸汽宜為(wei)80m，過(guo)熱蒸汽宜為(wei)160m；

  b. 在裝置外，順坡時(shi)宜為300m，逆坡時(shi)宜為200m。

③. 管(guan)(guan)廊上蒸汽(qi)總(zong)管(guan)(guan)末端的集(ji)液包配管(guan)(guan)應(ying)考慮以下(xia)要求。

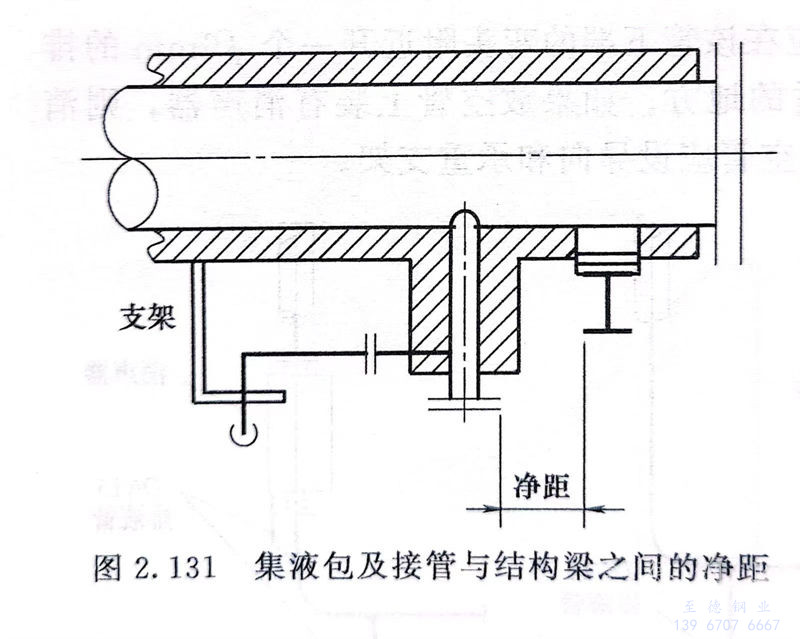

  a. 集(ji)液包及接管與梁之間的(de)凈距離應大于熱位(wei)移量及保溫所需的(de)空間，一般不小(xiao)于200mm，見圖2.131。

  b. 集(ji)液包的(de)(de)冷凝水出口管(guan)的(de)(de)方位不宜向管(guan)廊梁的(de)(de)一(yi)側引出，同時避免與管(guan)廊下層管(guan)道相(xiang)碰。疏(shu)水閥(fa)應布置在不影(ying)響通行的(de)(de)地方。

  c. 集液(ye)包(bao)的冷(leng)凝(ning)水(shui)出口管的走(zou)向，除考慮(lv)管道柔性要求外，還(huan)要考慮(lv)便于設置管道支架及疏水(shui)閥組的支架。

  d. 在(zai)蒸汽主(zhu)(zhu)管(guan)(guan)的位移較大時，靠(kao)近主(zhu)(zhu)管(guan)(guan)的小(xiao)管(guan)(guan)支架應(ying)盡量利用主(zhu)(zhu)管(guan)(guan)生根，以減小(xiao)相對位移。

  e. 蒸(zheng)汽管徑小于(yu)DN80時，根據(ju)項目要(yao)求可不必(bi)采用集液包，僅設低點(dian)排放至(zhi)疏水閥即可。

④. 集液(ye)包的結構。

  a. 集(ji)液包的冷凝水出(chu)口管線應設切斷閥或(huo)蒸汽(qi)疏(shu)水閥組。

  b. 集液(ye)包(bao)通常采用(yong)標(biao)準管件組(zu)合而(er)成，應符一合管道等級(ji)規定。集液(ye)包(bao)下端宜(yi)用(yong)法蘭蓋，兼作吹掃用(yong)。也可以用(yong)焊接管帽，但需增加排液(ye)口。

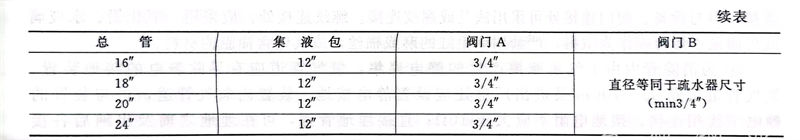

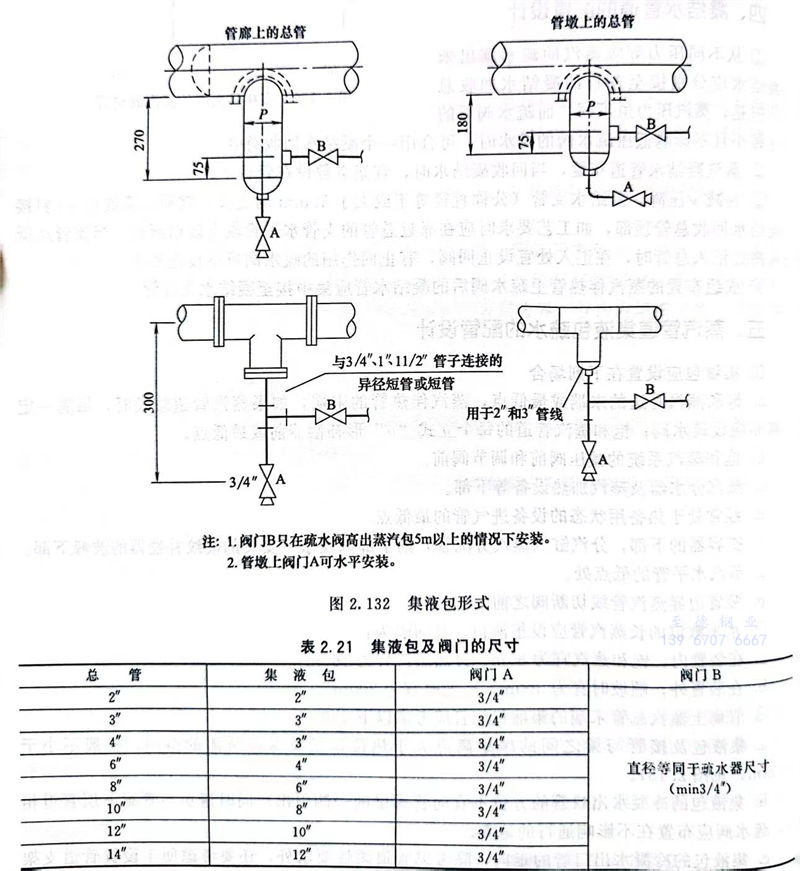

  c. 根據蒸汽主管的管徑范(fan)圍組合形(xing)式，集(ji)液包(bao)形(xing)式見圖(tu)2.132、表2.21所(suo)示。
