硫酸(suan)是(shi)用(yong)途廣(guang)闊的基本化工原料(liao)，廣(guang)泛(fan)應(ying)用(yong)于國民經(jing)濟各部門(men)，無論是(shi)硫酸(suan)生(sheng)產還(huan)是(shi)使(shi)用(yong)硫酸(suan)作為工藝介質，只要與其接觸，就會遇到腐蝕(shi)問(wen)題。

  硫酸的腐蝕行為與酸的濃度相關，稀的和中等濃度的硫酸的氧化性較弱，屬還原性酸；高濃度硫酸則具有強烈的氧化性，屬氧化性酸。鑒于硫酸的這種特性，在不同濃度和不同溫度的硫酸中，使用不銹鋼(gang)的牌號各異。

  高(gao)(gao)濃硫酸(suan)(suan)生產(chan)中(zhong)(zhong)，多(duo)選用鑄(zhu)鐵(tie)(tie)、磚等，因為(wei)不(bu)銹(xiu)鋼(gang)耐(nai)蝕性不(bu)佳。近年來，由于對環境污染(ran)的(de)(de)(de)嚴(yan)格控制(zhi)以及為(wei)改善(shan)生產(chan)環境，在(zai)硫酸(suan)(suan)生產(chan)中(zhong)(zhong)的(de)(de)(de)鑄(zhu)鐵(tie)(tie)冷卻(que)排(pai)管(guan)有被板式換熱器(qi)取代的(de)(de)(de)趨勢。在(zai)高(gao)(gao)濃度（93%~98%)硫酸(suan)(suan)中(zhong)(zhong)多(duo)選用高(gao)(gao)硅含鉬奧氏體不(bu)銹(xiu)鋼(gang)，如(ru)(ru)SS-920。在(zai)大于130℃,93%~98%H2SO中(zhong)(zhong)，SS-920的(de)(de)(de)腐(fu)蝕率小于0.1mm/a,但此(ci)類鋼(gang)不(bu)耐(nai)稀硫酸(suan)(suan)和中(zhong)(zhong)等硫酸(suan)(suan)的(de)(de)(de)腐(fu)蝕，在(zai)使用時應予以特別注意。在(zai)80℃以下的(de)(de)(de)濃硫酸(suan)(suan)中(zhong)(zhong)，耐(nai)酸(suan)(suan)泵多(duo)半使用高(gao)(gao)硅鎳基合(he)金，如(ru)(ru)IlliumG,高(gao)(gao)于此(ci)溫度時可使用1N504合(he)金（80Ni-9.5Si-3Mo-2.5Cu-3Ti)。

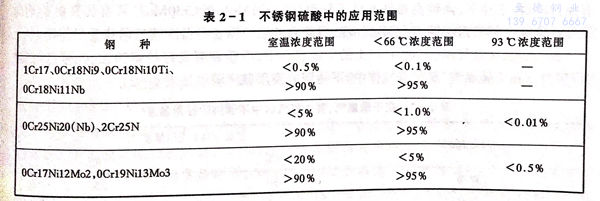

  在中等濃度硫酸中，一般的不銹鋼不具備令人滿意的耐蝕性，在80℃以下，常常使用鉬、銅復合的高性能奧氏體不銹鋼(gang)，如00Cr20Ni29Mo3Cu4Nb 和00Cr20Ni25Mo4.5Cu等。部分不銹鋼牌號在硫酸中的使用范圍見表2-1.

  在硫酸中，當含有足夠氧和氧化劑時，可擴大不銹鋼的使用范圍，如：在濃度低于65%的硫酸中，一般不能選用18-8型Cr-Ni不銹鋼，當含有≥5%HNO₃時，則可使用。在硫銨生產時，通常使用0Cr17Ni12Mo2制作結晶罐，當存在鉻鹽時，儲罐和泵亦可使用0Cr18Ni9。
