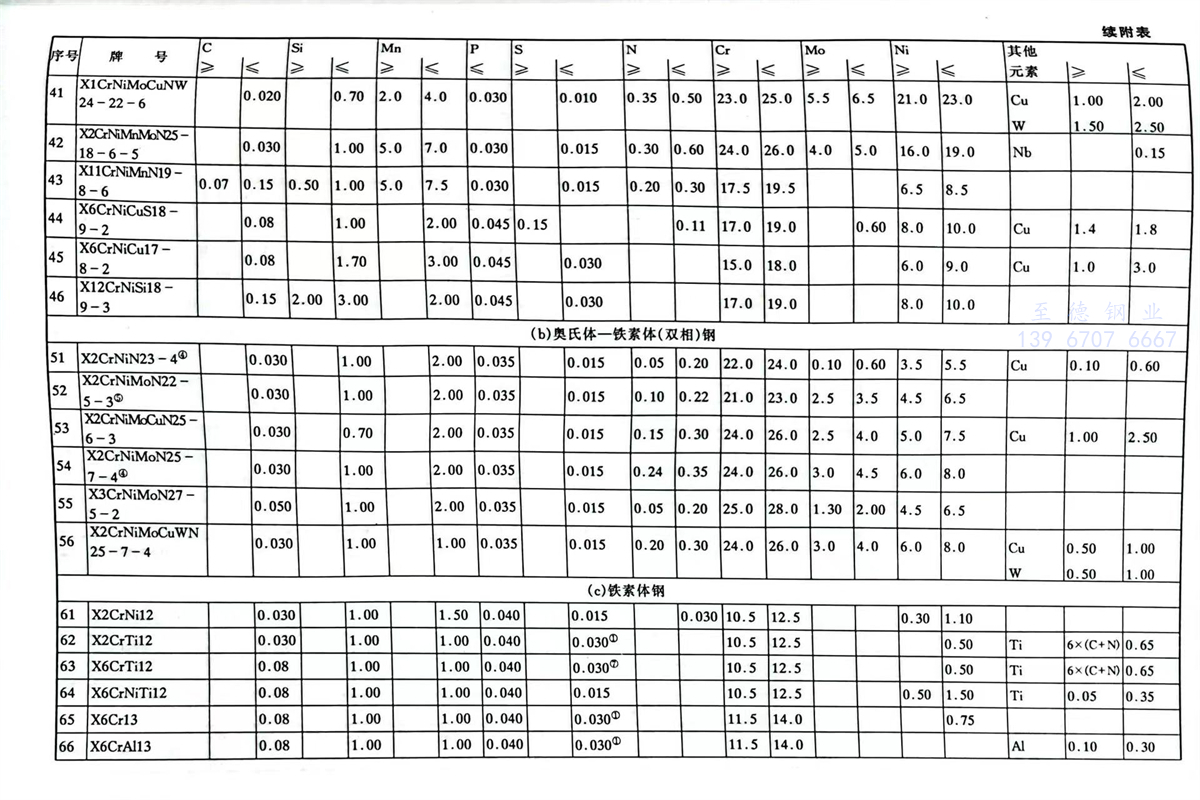

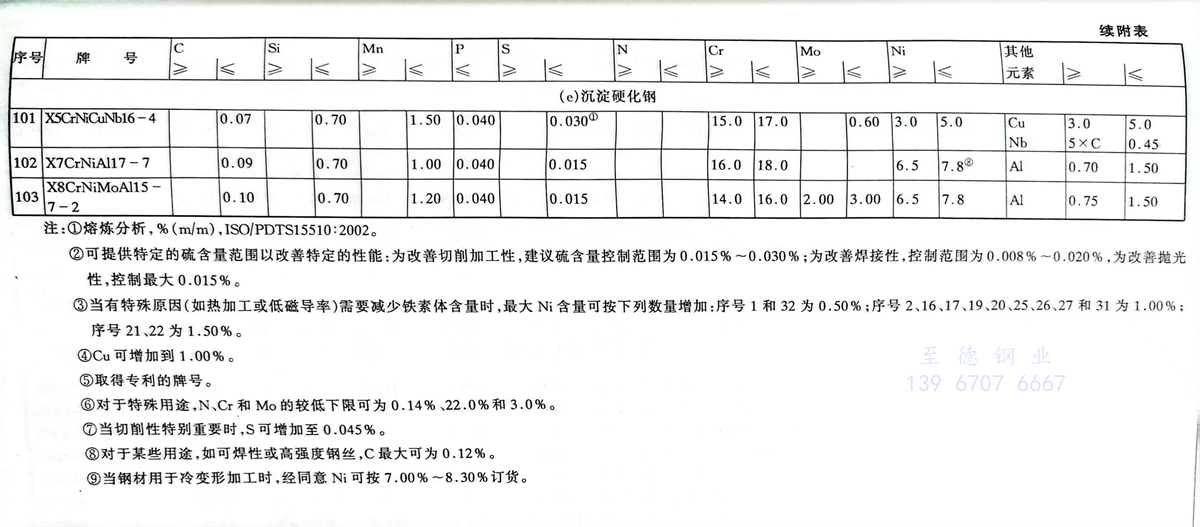

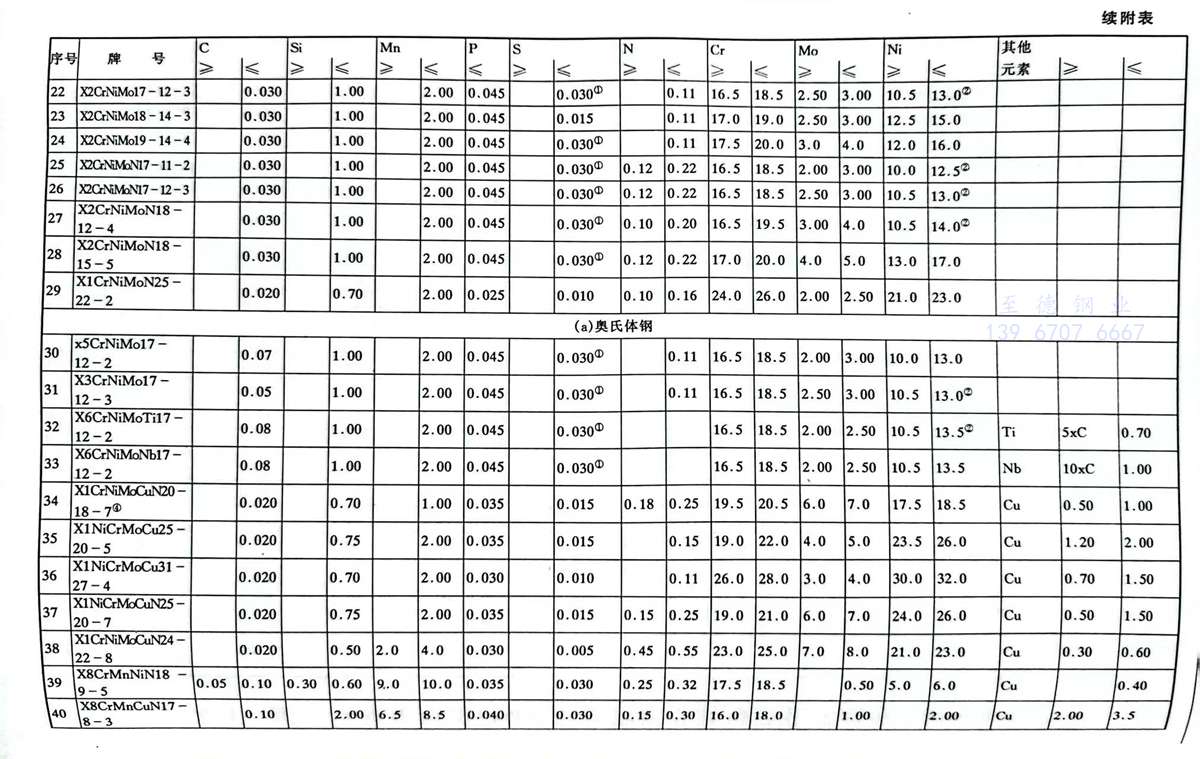

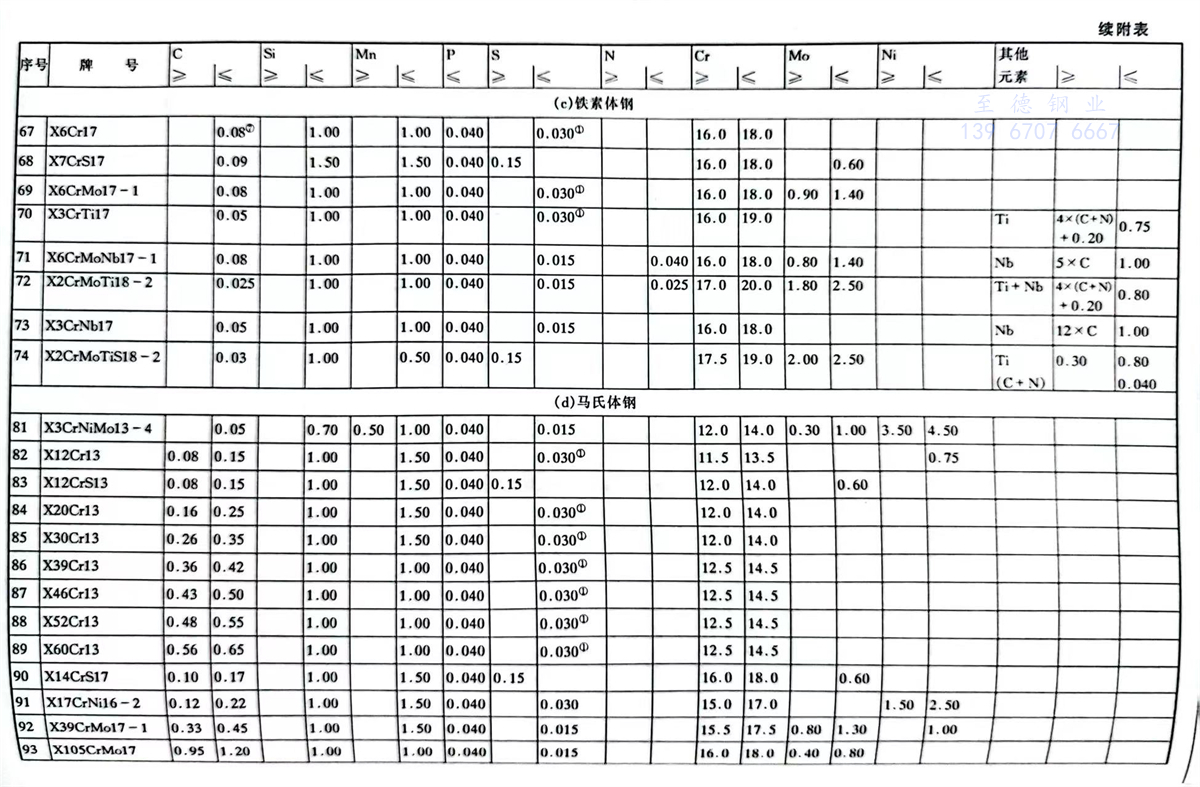

國際標準化組織（ISO）不銹鋼標準牌號及化學成分（熔煉分析）

注：①. 熔(rong)煉(lian)分析，％（m/m），ISO/PDTS15510：2002。

      ②. 可提供特定的硫含量(liang)范(fan)圍以改善(shan)(shan)特定的性(xing)能：為(wei)(wei)改善(shan)(shan)切削加工性(xing)，建議(yi)硫含量(liang)控制(zhi)(zhi)范(fan)圍為(wei)(wei)0.015％～0.030％；為(wei)(wei)改善(shan)(shan)焊接性(xing)，控制(zhi)(zhi)范(fan)圍為(wei)(wei)0.008％～0.020％，為(wei)(wei)改善(shan)(shan)拋光性(xing)，控制(zhi)(zhi)最大(da)0.015％。

      ③. 當有特殊(shu)原因（如熱加工或低磁導率）需要減少鐵素體含(han)量時，最大Ni含(han)量可按下(xia)列數(shu)量增加：序號(hao)1和32為0.50％；序號(hao)2、16、17、19、20、25、26、27和31為1.00％；序號(hao)21、22為1.50％。

      ④. Cu可增加到1.00％。

      ⑤. 取得(de)專利的牌號。

      ⑥. 對于特殊用(yong)途(tu)，N、Cr和Mo的較低下(xia)限可為0.14％、22.0％和3.0％。

      ⑦. 當切削(xue)性(xing)特別重要時(shi)，S可增加(jia)至0.045％。

      ⑧. 對于某(mou)些用途，如可焊性或(huo)高強度鋼絲，C最大可為0.12％。

      ⑨. 當鋼材用于冷變形加(jia)工時(shi)，經同意Ni可按7.00％～8.30％訂貨(huo)。
