目前應用的不銹鋼，按基體組織大致可分為以下幾類。

1. 奧氏體不銹鋼

    特點是具有單相奧氏體組織，有時因成分偏析或處理不當，會有少量的δ鐵素體。如鉻鎳奧氏體不銹鋼（07Cr19Ni11Ti、022Cr19Ni10）、鉻錳氮奧氏體不銹鋼（12Cr17Mn6Ni5N）等。

2. 鐵(tie)素體不銹(xiu)鋼

    這類(lei)鋼在加熱和冷卻時都不發生α?γ相變，始終(zhong)保持(chi)鐵素體組(zu)織(zhi)，如06Cr11Ti、008Cr27Mo等。

3. 馬氏體不銹鋼

    包括碳含量在0.05％～0.45％的各種Cr13型不銹鋼。除C含量＜0.10％者外，高溫時都是單相奧氏體，淬火后得到馬氏體組織。C含量＜0.10％的06Cr13鋼以及14Cr17Ni2鋼，在高溫時為γ＋δ，淬火后為馬氏體＋δ鐵素體的復相組織，習慣上也將它們歸屬于馬氏體不銹鋼類。此外，高碳的不銹軸承鋼95Cr18也屬此類。

4. 奧氏體(ti)(ti)+鐵(tie)素(su)體(ti)(ti)雙相不銹(xiu)鋼

    在此類鋼中，如果稱為奧氏體+鐵素體雙相鋼，則是奧氏體相對量多；如果稱為鐵素體十奧氏體雙相鋼，則是δ鐵素體的相對量多，如 12Cr21Ni5Ti、022Cr19Ni5Mo3Si2等雙相鋼，其中δ鐵素體的量達50％～70％。

5. 沉(chen)淀硬化型不(bu)銹鋼

  具(ju)有馬(ma)氏體(ti)十鐵素體(ti)的(de)基體(ti)再(zai)加金(jin)屬化(hua)合物強化(hua)相(xiang)的(de)組織；或者是馬(ma)氏體(ti)基體(ti)加金(jin)屬化(hua)合物強化(hua)相(xiang)的(de)組織，如07Cr17Ni7Al、09Cr17Ni5Mo3N等鋼(gang)。

  為了簡便(bian)起見，將鐵素體(ti)形(xing)成(cheng)元素折合(he)成(cheng)鉻(ge)的(de)(de)作用，將奧氏體(ti)形(xing)成(cheng)元素折合(he)成(cheng)鎳的(de)(de)作用，而制成(cheng)鉻(ge)當(dang)(dang)量［Cr］和(he)鎳當(dang)(dang)量［Ni］圖，來表明鋼的(de)(de)實際成(cheng)分(fen)和(he)得(de)到的(de)(de)組織(zhi)狀態。

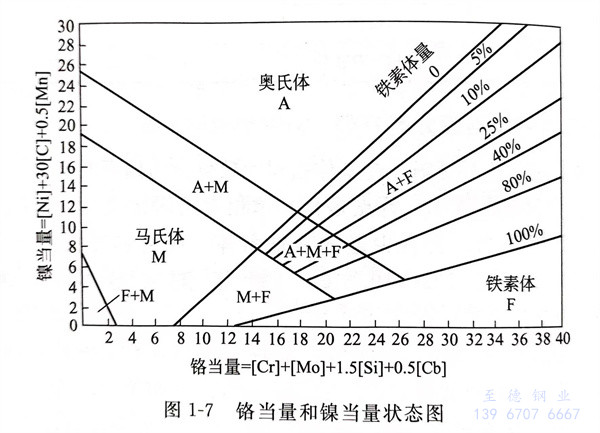

  圖1-7為(wei)鉻(ge)當(dang)量(liang)和鎳當(dang)量(liang)狀(zhuang)態圖，該圖適用于Cr-Ni鋼系統，可(ke)以根據鋼的(de)化學成分換算成鉻(ge)當(dang)量(liang)和鎳當(dang)量(liang)，來估計鋼的(de)組(zu)織狀(zhuang)態。
