1985年由鞍鋼起草的國家標準《高壓鍋爐用無縫鋼管》（GB 5310-1985）中納入了1Cr18Ni9、1Cr19Ni11Nb2個奧氏體耐熱不銹鋼(gang)牌號（參考并移植了美標 ASTM213、ASME213的TP304H、TP347H2個牌號），這是高壓鍋爐管標準首次納入不銹鋼牌號；之后，由攀成鋼和冶金標準設計研究院共同起草的《高壓鍋爐用無縫鋼管》（GB 5310-1995）和《高壓鍋爐用無縫鋼管》（GB 5310-2008）中又陸續納入 10Cr9Mo1VNb（T91／P91）、10Cr9MoW2VNbBN（T92／P92）、10Cr11MoW2VNbCu1BN（T122／P122）、11Cr9Mo1W1VNbBN（T911／P911）四個牌號馬氏體耐熱鋼和07Cr19Ni10（TP304H）、10Cr18Ni9NbCu3BN(S30432)、07Cr25Ni21NbN(TP310HNbN)、07Cr19Ni11Ti(TP321H)、07Cr18Nil1Nb(TP347H)、08Cr18Ni11NbFG（TP347HFG）等7個奧氏體耐熱鋼牌號。

一、馬氏體耐熱不銹鋼(gang)（9％～12％Cr）

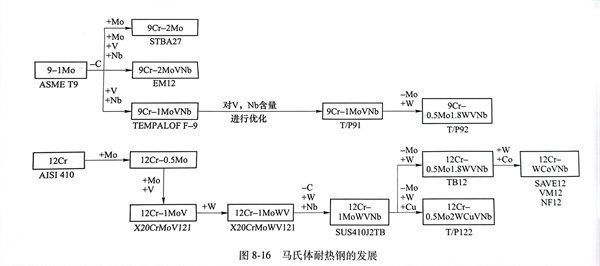

  馬(ma)氏體耐(nai)熱不銹鋼(gang)的(de)(de)代表牌(pai)號是T91/P91、T91/P92。其(qi)發展可以(yi)分(fen)為以(yi)下(xia)兩條(tiao)主線：一(yi)是縱向(xiang)，通過(guo)(guo)提高主要耐(nai)熱合金(jin)(jin)元素(su)Cr含量，從9％到12％，以(yi)在保證材料(liao)強(qiang)度的(de)(de)基(ji)礎上進(jin)一(yi)步提高材料(liao)的(de)(de)高溫抗 氧(yang)化性(xing)；二是橫向(xiang)，通過(guo)(guo)優先添加(jia)N、V、Nb、W、B、Cu等合金(jin)(jin)元素(su)，提高高溫強(qiang)度并使顯微組織及第(di)二相在高溫下(xia)穩定性(xing)更為理想，見圖8-16所示。

  T91/P91高壓鍋(guo)(guo)爐(lu)(lu)管(guan)(guan)，在20世紀80年代引進亞臨界機組設(she)計、制造技術時(shi)一(yi)同引入(ru)了(le)(le)我國(guo)，90年代國(guo)內(nei)已有企(qi)業開(kai)發(fa)出(chu)了(le)(le)T91/P91高壓鍋(guo)(guo)爐(lu)(lu)管(guan)(guan)，但(dan)沒(mei)有得到(dao)(dao)鍋(guo)(guo)爐(lu)(lu)企(qi)業的認可。20世紀初(chu)寶鋼開(kai)發(fa)出(chu)了(le)(le)T91產(chan)品并(bing)批量供貨(huo)（得到(dao)(dao)了(le)(le)國(guo)內(nei)幾(ji)大(da)鍋(guo)(guo)爐(lu)(lu)企(qi)業的認可），之后，攀(pan)成鋼、天津鋼管(guan)(guan)、衡(heng)陽華菱鋼管(guan)(guan)、常寶、北方重工(gong)等企(qi)業也都(dou)開(kai)發(fa)出(chu)了(le)(le)T91/P911產(chan)品并(bing)批量供貨(huo)。

二、奧(ao)氏(shi)體(ti)耐熱不(bu)銹(xiu)鋼(gang)（18％～8％、25％～20％ CrNi）

  奧氏體耐熱(re)鋼的使用溫度范圍一般在600℃以上，近些年，開發了使用溫度已超過650～700℃的奧氏體不銹鋼管，且已成功并廣泛應用在超（超）臨界鍋爐的高溫部位上。常見的奧氏體耐熱不銹鋼管有TP304H、TP347H、TP347HFG、SUPER304H、TP310HNbN（HR3C）等。具體化學成分見表8-5所示。

  奧氏體耐(nai)熱(re)鋼的(de)(de)發(fa)展也可(ke)以分(fen)為(wei)(wei)以下(xia)兩條(tiao)主線。一是縱(zong)向，提高主要耐(nai)熱(re)合金(jin)元素(su)(su)Cr含量(liang)，從18％到25％，以在保證(zheng)材料(liao)強度的(de)(de)基礎上進(jin)一步提高材料(liao)的(de)(de)高溫抗氧(yang)化(hua)性(xing)；二(er)是橫向，通過添加N、Nb、Co、B、Cu等(deng)合金(jin)元素(su)(su)，已使(shi)得顯微組織及(ji)第二(er)相在高溫下(xia)穩(wen)定性(xing)更為(wei)(wei)理想，見(jian)圖(tu)8-17所(suo)示。

 TP304H、TP347H奧(ao)(ao)氏(shi)(shi)體(ti)(ti)耐熱鋼(gang)(gang)從20世紀80年(nian)代引入我國，90年(nian)代原上鋼(gang)(gang)五廠率(lv)先試制成功，但因高(gao)溫性能(neng)問題一直未能(neng)供貨(huo)。直到(dao)2007年(nian)10月寶鋼(gang)(gang)實現了Super304、TP310HNbN（HR3C）奧(ao)(ao)氏(shi)(shi)體(ti)(ti)不銹(xiu)鋼(gang)(gang)管的批量生產。這之后久(jiu)立特材(cai)、太(tai)鋼(gang)(gang)不銹(xiu)、江(jiang)蘇武進等企業也都開發出了TP304H、TP347H、TP347HFG、SUPER304H、TP310HNbN（HR3C）等奧(ao)(ao)氏(shi)(shi)體(ti)(ti)耐熱不銹(xiu)鋼(gang)(gang)管。
