一、疏水閥前異徑管的配(pei)管設計

  ①. 同心為同一中心軸(zhou)的位(wei)置(zhi)，偏心為小頭的中心軸(zhou)位(wei)置(zhi)大頭為偏離小頭中心軸(zhou)。

  ②. 當大(da)小頭布置(zhi)在疏水閥前(qian)的立(li)管上時，用同心的，防止阻(zu)力大(da)。

  ③. 當大小頭(tou)布置在疏(shu)水閥前的(de)水平管上(shang)時，用底平偏心的(de)，防止同心的(de)造成積液。

二(er)、泵入口前(qian)異徑管(guan)(guan)的配管(guan)(guan)設(she)計

  ①. 對于水平吸入的離心泵，當進口管有變徑時，偏心異徑管與泵的進口間宜設置一段直管段。當管道從下向上進泵時，應采用頂平安裝；當管道從上向下進泵時，宜采用頂平安裝，并在低點設置放凈。但輸送含有固體介質或漿液時，水平管段上偏心異徑管應底平安裝。

  ②. GB50316《工(gong)業(ye)金屬管(guan)道設計(ji)規(gui)(gui)范(fan)》、API RP686《機(ji)械裝(zhuang)置(zhi)和裝(zhuang)置(zhi)設計(ji)的(de)(de)推薦實(shi)施規(gui)(gui)程》規(gui)(gui)定：離心(xin)(xin)泵入口處(chu)水平(ping)的(de)(de)偏心(xin)(xin)異(yi)徑(jing)(jing)管(guan)一般采用頂平(ping)布置(zhi)，但在異(yi)徑(jing)(jing)管(guan)與向上彎的(de)(de)彎頭直接連(lian)接的(de)(de)情況(kuang)下，可(ke)采用底平(ping)布置(zhi)。異(yi)徑(jing)(jing)管(guan)應(ying)靠近泵入口。

三、其他位置異徑管的配管設計

  ①. 管廊上水(shui)平(ping)(ping)管道(dao)變徑連(lian)接，如(ru)無特殊要(yao)求，一般應(ying)選用底平(ping)(ping)偏心異徑管。

  ②. 垂直管上宜選用同心異徑管。

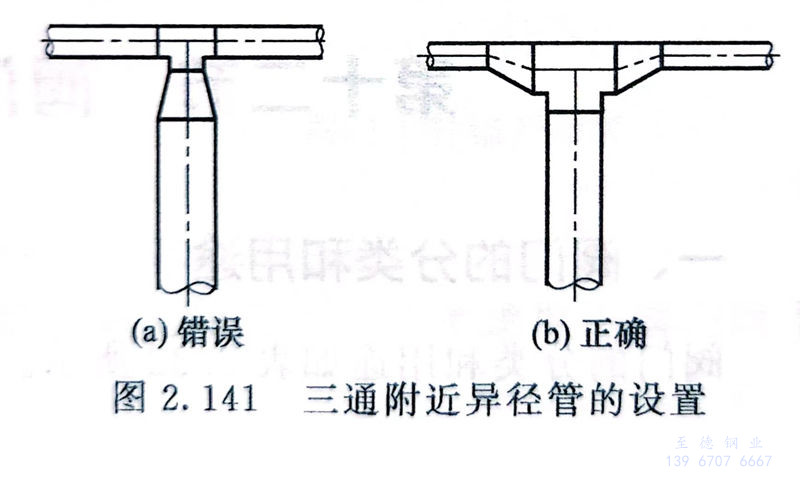

  ③. 在(zai)三通附近設置(zhi)異(yi)徑(jing)管(guan)時，對(dui)于匯流三通，異(yi)徑(jing)管(guan)應布置(zhi)在(zai)匯流前的管(guan)道上(shang)；對(dui)于分流三通，異(yi)徑(jing)管(guan)應布置(zhi)在(zai)分流后的管(guan)道上(shang)，見圖2.141。

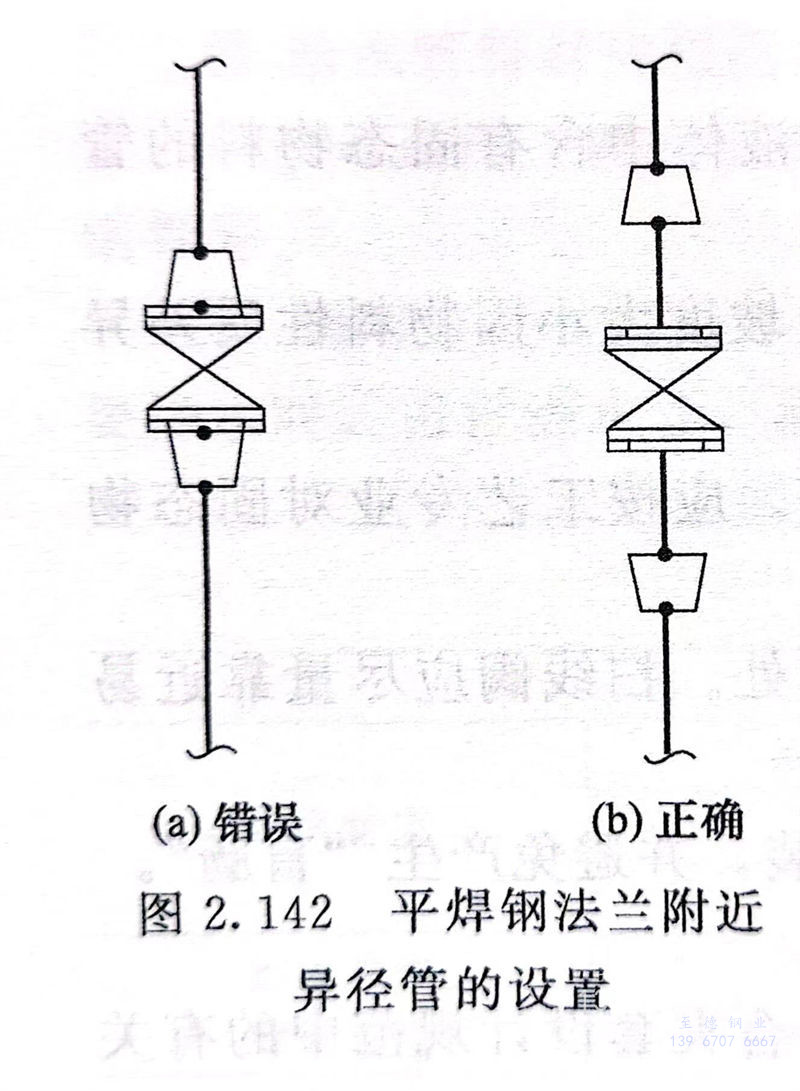

  ④. 平焊鋼法蘭不能直接與無縫大小頭焊接，必須有一直管段，見圖2.142。

四、調節(jie)閥兩側管道上的(de)異(yi)徑管的(de)配管設(she)計

  ①. 調節(jie)閥(fa)兩側管道上的異徑管應緊靠調節(jie)閥(fa)。

  ②. 調節閥(fa)兩側管道上的異徑管宜(yi)采用底平布置(zhi)。
