①. 安(an)(an)全閥(fa)(fa)是一(yi)種(zhong)安(an)(an)全保護用(yong)閥(fa)(fa)，它的啟閉(bi)件在外(wai)力(li)(li)作用(yong)下處于(yu)常(chang)(chang)閉(bi)狀(zhuang)態(tai)，當設(she)(she)備(bei)(bei)或管道(dao)內的介(jie)質壓力(li)(li)升高(gao)，超過規定(ding)值時自動(dong)開啟，通過向系統外(wai)排放介(jie)質來防(fang)止管道(dao)或設(she)(she)備(bei)(bei)內介(jie)質壓力(li)(li)超過規定(ding)數值。當壓力(li)(li)恢復正常(chang)(chang)后(hou)，在壓力(li)(li)回降(jiang)到工(gong)作壓力(li)(li)或略低(di)于(yu)工(gong)作壓力(li)(li)時閥(fa)(fa)門再行關(guan)閉(bi)并限(xian)止介(jie)質外(wai)流。安(an)(an)全閥(fa)(fa)屬于(yu)自動(dong)閥(fa)(fa)類，主要(yao)用(yong)于(yu)鍋爐、壓力(li)(li)容器和管道(dao)上，控(kong)制(zhi)壓力(li)(li)不超過規定(ding)值，對人身安(an)(an)全和設(she)(she)備(bei)(bei)運行起(qi)重要(yao)保護作用(yong)。
安全閥(fa)用于承壓設(she)備(bei)、容器或管道上，作為超壓保護(hu)裝置(zhi)。當(dang)設(she)備(bei)或管路中(zhong)的工作壓力超過規定(ding)(ding)數值時，安全閥(fa)便自動(dong)打開，排(pai)除(chu)一定(ding)(ding)數量(liang)的流體(ti)，防止系統內壓力超過預(yu)定(ding)(ding)值，當(dang)壓力恢復正常(chang)后又自動(dong)關(guan)閉。
②. 安(an)全閥的選用
a. 安全閥的設(she)置應符合下列原則。
·在生產過程中(zhong)，由于(yu)火(huo)災、動力故(gu)障和(he)操作(zuo)故(gu)障等原因，可能導致設(she)(she)(she)(she)備內(nei)壓超(chao)過設(she)(she)(she)(she)計壓力時，該設(she)(she)(she)(she)備應設(she)(she)(she)(she)置(zhi)安(an)全閥(fa)。
·對容(rong)積式壓縮機和容(rong)積式泵(beng)：當機（或泵(beng)）的失控壓力可能超過機體(ti)（或泵(beng)體(ti)）所能承受的壓力時(shi)（機體(ti)或泵(beng)體(ti)本身帶有安全閥者除外）或當機（或泵(beng)）的壓力超高(gao)對下游設(she)備安全操作有較大(da)影響時(shi)，其出(chu)口應設(she)置安全閥。
·對(dui)于凝汽式汽輪機(ji)，應在復水器前設置(zhi)安(an)全閥。對(dui)背壓式汽輪機(ji)，應在蒸(zheng)汽出口(kou)管上設置(zhi)安(an)全閥。
·有幾個容(rong)器(qi)(qi)組成的(de)一個壓力(li)系統，如中間設(she)(she)有隔斷閥(fa)時，應視(shi)為幾個獨立(li)的(de)容(rong)器(qi)(qi)，每個容(rong)器(qi)(qi)均應按要求(qiu)設(she)(she)置安全閥(fa)，如中間無隔斷閥(fa)時，上(shang)游容(rong)器(qi)(qi)上(shang)已設(she)(she)安全閥(fa)，下(xia)游容(rong)器(qi)(qi)可不設(she)(she)。
·頂部操(cao)作壓(ya)力(li)(li)大(da)于0.07MPa（表）的壓(ya)力(li)(li)容器，頂部操(cao)作壓(ya)力(li)(li)大(da)于0.03MPa（表）的蒸餾塔(ta)(ta)、蒸發塔(ta)(ta)、汽提塔(ta)(ta)（汽提塔(ta)(ta)頂部蒸汽通入另一蒸餾塔(ta)(ta)者除外），塔(ta)(ta)頂或塔(ta)(ta)頂餾出(chu)線上應(ying)設安全(quan)閥。
.減壓(ya)閥(fa)后的設(she)(she)備(bei)或管道不能承(cheng)受(shou)減壓(ya)閥(fa)前(qian)的壓(ya)力時，在設(she)(she)備(bei)或管道上(shang)應設(she)(she)置安全(quan)閥(fa)。
·安全閥的設(she)置(zhi)應滿足安全閥每(mei)年至少校驗一次的要求。
b. 安全閥的泄放量應按(an)火(huo)災、動力故(gu)障(zhang)或操作故(gu)障(zhang)等事故(gu)中的最大一種(zhong)情(qing)況考慮。事故(gu)泄放量可按(an)標準(zhun)確定。
c. 安全閥的泄放(fang)壓(ya)力（即定壓(ya)p8)）不應高于(yu)設備的設計(ji)壓(ya)力。
d. 安(an)全(quan)閥的選用及連接(jie)應符合下(xia)列要求。
·在(zai)一般情況(kuang)下(xia)，應選用彈簧非平(ping)衡全啟式(shi)安全閥，當背(bei)壓大(da)于0.1ps時(shi)，可(ke)選用波紋管（平(ping)衡型）安全閥，當背(bei)壓大(da)于0.3ps時(shi)，可(ke)選用先導式(shi)安全閥。
·選用(yong)的安全(quan)閥噴嘴面積(ji)應大(da)于計算面積(ji)。當一個(ge)安全(quan)閥不能滿足要求時，可(ke)選用(yong)多(duo)個(ge)安全(quan)閥并聯(lian)使用(yong)。
·安(an)全(quan)閥(fa)(fa)進(jin)口或出(chu)口接(jie)管的直徑(jing)不(bu)得(de)小于安(an)全(quan)閥(fa)(fa)進(jin)口或出(chu)口的直徑(jing)。當(dang)幾個(ge)安(an)全(quan)閥(fa)(fa)并(bing)聯安(an)裝時，進(jin)、出(chu)口主管截面積應等于或大于各(ge)支(zhi)管截面積之和(he)。
·單獨排入大(da)氣(qi)的(de)安全閥(fa)，其(qi)出口管(guan)徑應按管(guan)線壓力降不大(da)于0.1ps確定。
·安全閥排放(fang)介質在常溫(wen)下為(wei)固體(ti)時，應采取防(fang)凝、防(fang)堵措施(shi)。
③. 安全(quan)閥的布置(zhi)
a. 在設備或管道上(shang)的(de)(de)安全(quan)閥一般應直立安裝。但對設置在液體管道、換熱器(qi)或容器(qi)等處的(de)(de)安全(quan)閥，當閥門關閉后，可能由于熱膨脹而使(shi)壓力(li)升高的(de)(de)場所，可水平安裝。
b. 安全(quan)閥的(de)(de)安裝位置應盡量靠近被保護的(de)(de)設(she)(she)備(bei)或管(guan)道，如不能(neng)靠近布置，則要(yao)求從保護的(de)(de)設(she)(she)備(bei)管(guan)口到安全(quan)閥入口之間管(guan)道的(de)(de)壓力降不超過該(gai)閥定(ding)壓值的(de)(de)3％。
c. 安全閥不應安裝在長(chang)的水平管道的死(si)端(duan)，防(fang)止(zhi)死(si)端(duan)積聚固體(ti)或液體(ti)物料，而影響安全閥正(zheng)常工(gong)作(zuo)。

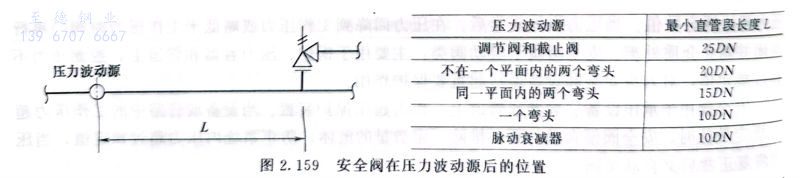

d. 安全(quan)閥設置(zhi)位(wei)置(zhi)應考(kao)慮(lv)盡量(liang)減少壓力波(bo)動(dong)(dong)的影響，安全(quan)閥在(zai)壓力波(bo)動(dong)(dong)源后(hou)的位(wei)置(zhi)見圖2.159。
e. 安(an)全閥應安(an)裝(zhuang)在(zai)易于(yu)檢修和調(diao)節之處，周(zhou)圍要有足夠的工作空間。由于(yu)大直(zhi)徑安(an)全閥重量大，故在(zai)布置時要考(kao)慮大直(zhi)徑安(an)全閥拆卸后吊(diao)裝(zhuang)的可能，必要時要設吊(diao)桿。
f. 安全閥入口管道(dao)應采用長半徑(jing)彎頭。
g. 安全閥(fa)出口管(guan)道的設計應考慮背(bei)壓不超過安全閥(fa)定壓的一定值(zhi)。例(li)如，對于普通型(xing)彈簧安全閥(fa)，其(qi)背(bei)壓不超過安全閥(fa)定壓值(zhi)的10％。

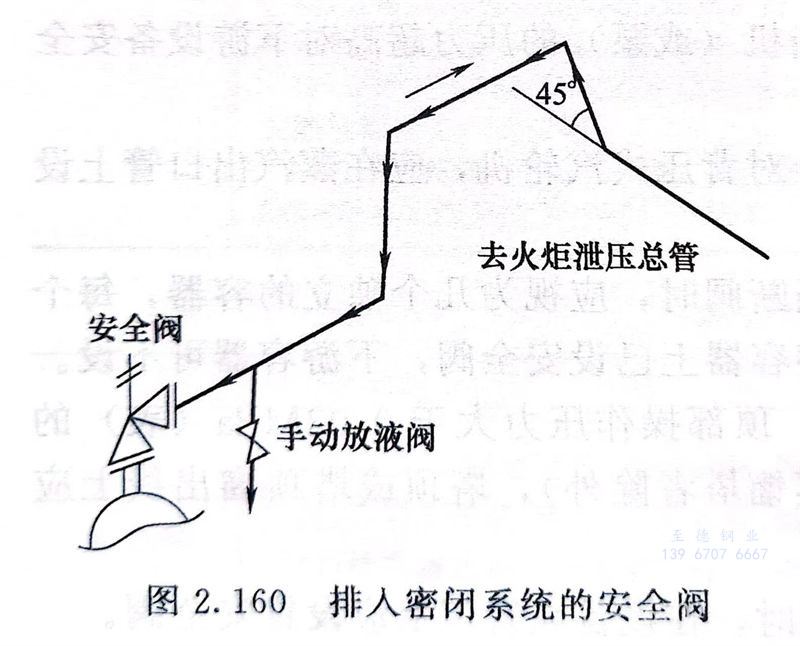

h. 排(pai)(pai)入密閉系(xi)統(tong)的(de)(de)安(an)(an)全(quan)(quan)(quan)閥出(chu)(chu)口管(guan)(guan)道應順介質流(liu)向(xiang)45°斜接(jie)在泄(xie)壓(ya)(ya)總管(guan)(guan)的(de)(de)頂部，以(yi)免(mian)總管(guan)(guan)內的(de)(de)凝液(ye)倒流(liu)入支管(guan)(guan)，并可減(jian)小(xiao)安(an)(an)全(quan)(quan)(quan)閥背壓(ya)(ya)，見圖2.160。安(an)(an)全(quan)(quan)(quan)閥出(chu)(chu)口管(guan)(guan)道不(bu)(bu)能(neng)出(chu)(chu)現“袋形”，安(an)(an)全(quan)(quan)(quan)閥出(chu)(chu)口管(guan)(guan)較長時，宜設一定坡度（干氣(qi)系(xi)統(tong)除外(wai)）。安(an)(an)全(quan)(quan)(quan)閥排(pai)(pai)放(fang)管(guan)(guan)向(xiang)大氣(qi)排(pai)(pai)放(fang)時，要注意其排(pai)(pai)出(chu)(chu)口不(bu)(bu)能(neng)朝(chao)向(xiang)設備、平(ping)臺、梯子(zi)、電(dian)纜等。濕氣(qi)體泄(xie)壓(ya)(ya)系(xi)統(tong)排(pai)(pai)放(fang)管(guan)(guan)內不(bu)(bu)應有“袋形”積(ji)液(ye)處，安(an)(an)全(quan)(quan)(quan)閥的(de)(de)安(an)(an)裝(zhuang)高(gao)(gao)度應高(gao)(gao)于泄(xie)壓(ya)(ya)系(xi)統(tong)。若(ruo)安(an)(an)全(quan)(quan)(quan)閥出(chu)(chu)口低于泄(xie)壓(ya)(ya)總管(guan)(guan)或(huo)排(pai)(pai)出(chu)(chu)管(guan)(guan)需要抬高(gao)(gao)接(jie)人總管(guan)(guan)時，應在低點(dian)易于接(jie)近處設分液(ye)包。
i. 當安全(quan)閥進口(kou)管(guan)道上設有切斷閥時(shi)，應(ying)選用單閘板(ban)閘閥，并鉛封開，閥桿應(ying)水平安裝，不可朝上，以免閥桿和(he)閥板(ban)連接的銷釘腐蝕(shi)或松動(dong)時(shi)，滑(hua)(hua)板(ban)下滑(hua)(hua)。當安全(quan)閥設有旁通閥時(shi)，該閥應(ying)鉛封關(guan)。
j. 對(dui)于排放烴類等可燃氣體的(de)安全閥出(chu)(chu)口管(guan)道(dao)，應在(zai)其底部接入(ru)滅火(huo)用的(de)蒸汽管(guan)或氮氣管(guan)，并在(zai)樓(lou)面上(shang)控制。重(zhong)組分(fen)氣體的(de)安全閥出(chu)(chu)口管(guan)道(dao)應接火(huo)炬管(guan)道(dao)。

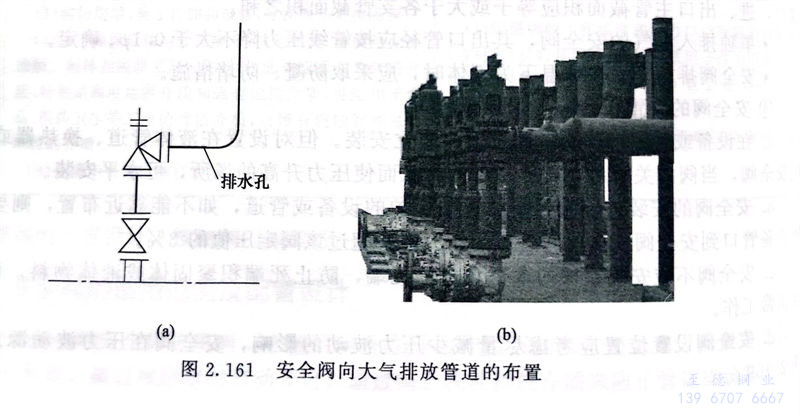

k. 向大(da)氣排(pai)放(fang)的安(an)(an)全(quan)閥(fa)排(pai)放(fang)管管口(kou)朝上(shang)時(shi)應(ying)切成(cheng)平(ping)口(kou)，并設置(zhi)防(fang)(fang)雨水(shui)措施，注意避免泄放(fang)時(shi)沖擊(ji)力過大(da)，導致防(fang)(fang)雨設施脫落傷人。安(an)(an)全(quan)閥(fa)排(pai)放(fang)管水(shui)平(ping)安(an)(an)裝時(shi)，可(ke)將(jiang)(jiang)管口(kou)切成(cheng)45°以防(fang)(fang)雨水(shui)，要(yao)避免切口(kou)方向安(an)(an)裝不(bu)合適(shi)，致使排(pai)出物(wu)噴向平(ping)臺。對于氣體安(an)(an)全(quan)閥(fa)出口(kou)管，應(ying)在彎頭的最低處開一淚(lei)孔（ф6～10mm），如圖2.161（a）所示，必要(yao)時(shi)接上(shang)小管道將(jiang)(jiang)凝液排(pai)往安(an)(an)全(quan)的地方。
l. 由(you)于安(an)(an)全(quan)閥(fa)排(pai)放時的(de)反力以(yi)及出口(kou)管的(de)自重、振動(dong)和(he)熱膨(peng)脹(zhang)等的(de)作用，安(an)(an)全(quan)閥(fa)出口(kou)應(ying)設(she)置(zhi)合理的(de)支架，應(ying)有(you)足夠(gou)的(de)強度。如圖2.161（b）所(suo)示(shi)，對于安(an)(an)全(quan)閥(fa)排(pai)放壓差較大(da)的(de)管道必要時需設(she)置(zhi)減(jian)振支架。支架設(she)置(zhi)要根據安(an)(an)全(quan)閥(fa)反力計(ji)算確定。

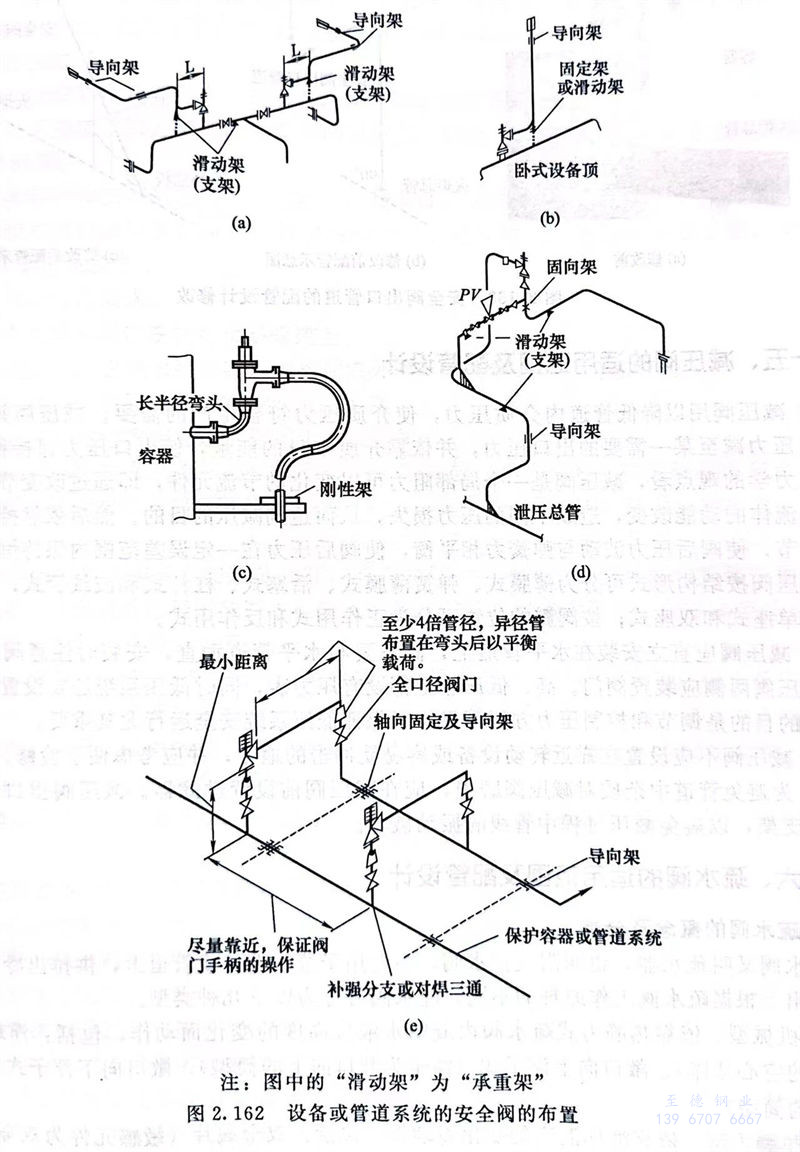

m. 安全(quan)閥的典(dian)型支架及配管設計如圖2.162所示(shi)。
工(gong)程應用(yong)：安全(quan)閥配管設計的(de)錯誤(wu)

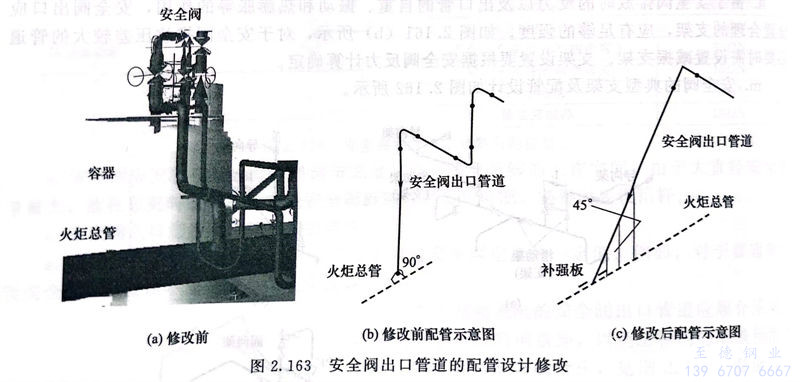

筆(bi)者(zhe)在負責(ze)某安全(quan)閥配管(guan)設計(ji)評審時，發(fa)現(xian)將要發(fa)向施工現(xian)場(chang)的圖(tu)(tu)紙如圖(tu)(tu)2.163（a）、（b）所示，安全(quan)閥出(chu)口DN250的管(guan)道，直接(jie)90°接(jie)到了火炬主管(guan)，不符合通常(chang)的設計(ji)要求(qiu)，故修改為圖(tu)(tu)2.163（c）所示的45°連接(jie)方式。
