1. 疏水閥的概念及分(fen)類

 疏水閥又叫疏水器，也叫阻氣排水閥，主要用于蒸汽設備或管道上，供排出冷凝水并防止蒸汽泄出。根據疏水(shui)閥工作原理的不同，疏水閥可分為以下幾種類型。

  ①. 機械型。依(yi)靠(kao)熱靜力(li)式疏水閥(fa)內(nei)凝結水液位高度的(de)(de)變化而動作(zuo)，包括(kuo)：浮球式（浮子為封閉的(de)(de)空心球體）、敞口(kou)(kou)向(xiang)上浮子式（浮子為開(kai)口(kou)(kou)向(xiang)上的(de)(de)筒型）、敞口(kou)(kou)向(xiang)下浮子式（浮子為開(kai)口(kou)(kou)向(xiang)下的(de)(de)筒型）。

  ②. 熱靜力型。依靠液(ye)體溫度的變化而動作，包括：雙金(jin)屬(shu)片（敏感(gan)元件(jian)為雙金(jin)屬(shu)片）、蒸汽壓力式（敏感(gan)元件(jian)為波紋管(guan)或(huo)墨盒(he)，內部充入揮發性液(ye)體）。

  ③. 熱動(dong)(dong)力型。依靠液體的(de)(de)熱動(dong)(dong)力學性質的(de)(de)變化而動(dong)(dong)作。包括(kuo)：圓盤(pan)式（由(you)于在相同的(de)(de)壓力下，液體與氣體的(de)(de)流速不(bu)同，所產生的(de)(de)不(bu)同的(de)(de)動(dong)(dong)、靜壓力驅(qu)使圓盤(pan)閥片動(dong)(dong)作）、脈沖式。

2. 疏水閥結構形式與(yu)工作原理

  熱(re)靜力式疏水閥(fa)在蒸汽(qi)加(jia)(jia)熱(re)系統(tong)中起(qi)到(dao)阻汽(qi)排水作用(yong)，選擇合適的(de)(de)疏水閥(fa)，可使蒸汽(qi)加(jia)(jia)熱(re)設備達到(dao)最高工作效率(lv)。要想達到(dao)最理想的(de)(de)效果，就要對各種(zhong)類(lei)型疏水閥(fa)的(de)(de)工作性(xing)能(neng)、特點進行(xing)全面了(le)解。

  疏水(shui)(shui)(shui)閥的(de)(de)品種很多，各有(you)不同的(de)(de)性能(neng)(neng)。選(xuan)(xuan)用疏水(shui)(shui)(shui)閥時，首先應選(xuan)(xuan)其(qi)特性能(neng)(neng)滿足蒸汽(qi)(qi)加熱設備在(zai)最佳(jia)狀態(tai)下運(yun)行，然后才考慮(lv)其(qi)他客觀條件。疏水(shui)(shui)(shui)閥要能(neng)(neng)“識別”蒸汽(qi)(qi)和(he)(he)(he)凝(ning)結水(shui)(shui)(shui)，才能(neng)(neng)起到阻(zu)汽(qi)(qi)排水(shui)(shui)(shui)作(zuo)用。“識別”蒸汽(qi)(qi)和(he)(he)(he)凝(ning)結水(shui)(shui)(shui)基于三個(ge)原理(li)(li)：密度差(cha)、溫度差(cha)和(he)(he)(he)相(xiang)變(bian)。根據這三個(ge)原理(li)(li)制造出了機(ji)械型、熱靜力型、熱動力型這三種類型的(de)(de)疏水(shui)(shui)(shui)閥。

3. 疏水閥的布置

  ①. 疏水閥(fa)的安裝(zhuang)位置不(bu)應高于(yu)疏水點(dian)，并應便于(yu)操(cao)作和維修。

  ②. 對(dui)于恒(heng)溫型(xing)疏水閥(fa)為得(de)到動作(zuo)需要的(de)溫度(du)差(cha)，應有(you)一定的(de)過冷度(du)，應在疏水閥(fa)前留(liu)有(you)1m長的(de)不保溫段。

  ③. 當疏水(shui)閥本(ben)體沒(mei)有過濾器時(shi)，應在(zai)疏水(shui)閥入(ru)口前安裝過濾器。

  ④. 布置(zhi)疏(shu)水閥(fa)的出口管(guan)(guan)道(dao)時，應盡量(liang)減(jian)少(shao)背壓，管(guan)(guan)徑要(yao)大(da)，管(guan)(guan)道(dao)布置(zhi)盡量(liang)短，少(shao)拐彎，盡量(liang)減(jian)少(shao)向(xiang)上(shang)提升的立管(guan)(guan)。

  ⑤. 疏(shu)水閥的(de)安裝(zhuang)要求(qiu)

   a. 熱動力式疏水(shui)閥應安裝在水(shui)平管(guan)道上。

   b. 浮(fu)球式疏(shu)水閥必須水平安裝(zhuang)，布置在室外時，應采(cai)取必要的防凍措施。

  c. 雙金(jin)屬片式疏水閥(fa)可水平安裝或直立安裝。

  d. 脈沖式疏水閥應安裝在水平(ping)管道上(shang)(shang)，閥蓋朝(chao)上(shang)(shang)。

  e. 倒(dao)吊桶式（敞口(kou)向(xiang)下浮子式）疏(shu)水(shui)(shui)(shui)(shui)閥應水(shui)(shui)(shui)(shui)平安裝，不可(ke)傾斜，在啟動前可(ke)充水(shui)(shui)(shui)(shui)或打開疏(shu)水(shui)(shui)(shui)(shui)閥入口(kou)閥，待凝結水(shui)(shui)(shui)(shui)充滿后再(zai)開疏(shu)水(shui)(shui)(shui)(shui)閥出口(kou)閥。冬季(ji)停止操(cao)作時，要(yao)及時排出存(cun)水(shui)(shui)(shui)(shui)以(yi)免凍裂(lie)疏(shu)水(shui)(shui)(shui)(shui)閥。

  ⑥. 各(ge)凝結水(shui)排(pai)出點應(ying)單獨安(an)裝疏(shu)水(shui)閥(fa)(fa)(fa)，不應(ying)共(gong)用一個疏(shu)水(shui)閥(fa)(fa)(fa)。疏(shu)水(shui)閥(fa)(fa)(fa)的安(an)裝位置(zhi)應(ying)低于凝結水(shui)排(pai)出點；疏(shu)水(shui)閥(fa)(fa)(fa)前(qian)要設置(zhi)切斷閥(fa)(fa)(fa)。疏(shu)水(shui)閥(fa)(fa)(fa)的出口(kou)管(guan)盡(jin)量(liang)減少(shao)背壓，管(guan)道布置(zhi)應(ying)盡(jin)量(liang)短，少(shao)拐彎，盡(jin)量(liang)減少(shao)向上提升的立管(guan)。

  ⑦. 疏(shu)水(shui)(shui)閥(fa)后凝(ning)(ning)(ning)結水(shui)(shui)管(guan)高于疏(shu)水(shui)(shui)閥(fa)，疏(shu)水(shui)(shui)閥(fa)出(chu)口(kou)管(guan)有向上(shang)的提升立管(guan)時，疏(shu)水(shui)(shui)閥(fa)后應(ying)設(she)止(zhi)回閥(fa)。幾個設(she)備的凝(ning)(ning)(ning)結水(shui)(shui)管(guan)連接(jie)在一(yi)起時，需在每個疏(shu)水(shui)(shui)閥(fa)后安裝止(zhi)回閥(fa)。熱動力(li)式疏(shu)水(shui)(shui)閥(fa)后可不(bu)設(she)止(zhi)回閥(fa)。從不(bu)同(tong)壓(ya)力(li)的蒸汽疏(shu)水(shui)(shui)閥(fa)排出(chu)的凝(ning)(ning)(ning)結水(shui)(shui)應(ying)分別(bie)接(jie)至各(ge)自的凝(ning)(ning)(ning)結水(shui)(shui)總管(guan)，凝(ning)(ning)(ning)結水(shui)(shui)支管(guan)應(ying)在凝(ning)(ning)(ning)結水(shui)(shui)總管(guan)上(shang)部順介質流向呈45°斜(xie)接(jie)。

  ⑧. 凝結水(shui)(shui)回收系統的冷凝水(shui)(shui)主管高于疏水(shui)(shui)閥時，除熱動力式疏水(shui)(shui)閥外，應在疏水(shui)(shui)閥后(hou)設止(zhi)回閥。

  ⑨. 多個疏水(shui)閥(fa)同時使用(yong)時必須并聯安裝。

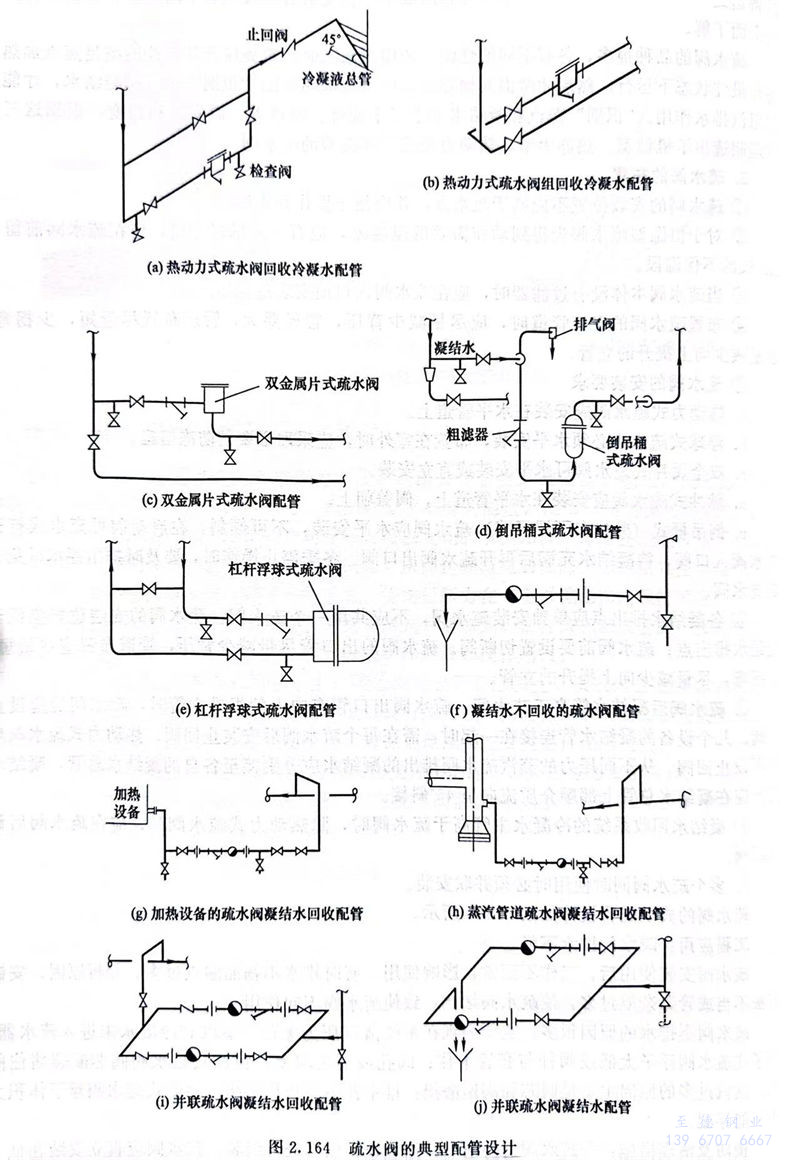

疏水閥的典(dian)型(xing)配(pei)管(guan)設計如圖2.164所(suo)示。

  工程應(ying)用(yong)：疏水閥排水不暢

  疏(shu)水(shui)閥(fa)安裝使(shi)用后，工(gong)作不(bu)正常，影響(xiang)使(shi)用。有時(shi)排水(shui)不(bu)暢而(er)漏汽過多。分析原因，安裝方法不(bu)當(dang)或(huo)管路雜質過多，使(shi)疏(shu)水(shui)閥(fa)堵(du)塞(sai)，致使(shi)疏(shu)水(shui)閥(fa)不(bu)起作用。

  疏(shu)(shu)水(shui)閥(fa)(fa)不排水(shui)的原因很多，主(zhu)要(yao)表現在系統蒸汽壓力(li)太低，蒸汽和冷凝水(shui)未進入疏(shu)(shu)水(shui)器(qi)；浮子式疏(shu)(shu)水(shui)閥(fa)(fa)浮子太低或閥(fa)(fa)桿與套管(guan)卡住；閥(fa)(fa)孔(kong)或通道堵塞；恒溫式疏(shu)(shu)水(shui)閥(fa)(fa)閥(fa)(fa)芯斷裂堵住閥(fa)(fa)孔(kong)。漏(lou)汽過多的原因主(zhu)要(yao)是閥(fa)(fa)芯和閥(fa)(fa)座磨損；排水(shui)孔(kong)不能自行(xing)關閉(bi)；浮子式疏(shu)(shu)水(shui)閥(fa)(fa)浮子體積(ji)太小不能浮起。

預防及(ji)治理措施：

  ①. 疏水閥安(an)(an)裝(zhuang)前應(ying)仔細檢查，然后進行(xing)組裝(zhuang)。疏水閥應(ying)直(zhi)立(li)安(an)(an)裝(zhuang)在低(di)于管線的部位，閥蓋處于垂直(zhi)位置(zhi)，進、出口(kou)處于同一(yi)水平，不可(ke)傾斜，以(yi)便于阻汽排(pai)水動(dong)作。安(an)(an)裝(zhuang)時(shi)應(ying)注(zhu)意(yi)介質的流向與閥體一(yi)致。

  ②. 疏(shu)水閥不(bu)排水可從下(xia)述(shu)幾處檢(jian)查處理：調(diao)整系統蒸汽(qi)壓力；檢(jian)查蒸汽(qi)管道(dao)閥門是否關閉或堵(du)塞；適當加重(zhong)或更(geng)(geng)換浮子(zi)；如果是閥桿與套管卡(ka)住要檢(jian)修或更(geng)(geng)換；清除阻(zu)塞雜(za)物，并在閥前裝置(zhi)過濾器；更(geng)(geng)換閥芯(xin)。

  ③. 疏(shu)水器漏(lou)氣太多時，要(yao)處理以下幾處：如果(guo)是閥芯(xin)(xin)與閥座磨損漏(lou)汽，要(yao)用重鋼砂使閥芯(xin)(xin)與閥座相(xiang)互研磨，使密封面達(da)到密封；如果(guo)排水孔不(bu)能自行關閉，可(ke)檢查是否(fou)有污(wu)物堵塞；如果(guo)浮(fu)子體(ti)積過小浮(fu)不(bu)起來，可(ke)適(shi)當增大浮(fu)子體(ti)積。
