簡單控(kong)(kong)制系統(tong)是由被控(kong)(kong)對(dui)象(xiang)、測量元件、變送器、控(kong)(kong)制期和執行(xing)器所組成的單回路負反饋(kui)控(kong)(kong)制系統(tong)。它是最基本、最常見、應用最為廣(guang)泛的控(kong)(kong)制系統(tong)。

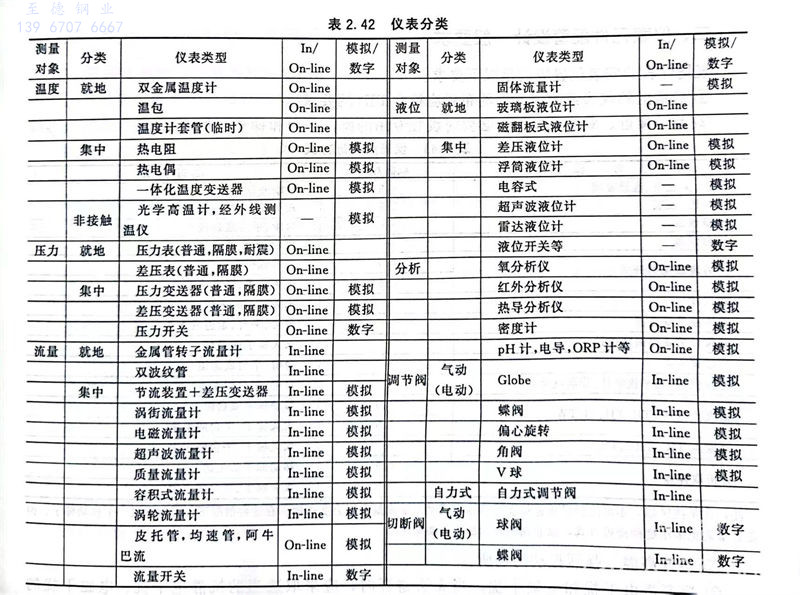

  按(an)測量的工(gong)藝參數分(fen)(fen)為(wei)(wei)(wei)：溫度、壓(ya)力、流量、液位、分(fen)(fen)析儀(yi)(yi)表。按(an)操作需要分(fen)(fen)為(wei)(wei)(wei)：就地(di)、遠傳(chuan)類儀(yi)(yi)表。按(an)控制要求分(fen)(fen)為(wei)(wei)(wei)：調節閥(fa)、切斷閥(fa)等(deng)。按(an)儀(yi)(yi)表使用(yong)能(neng)源分(fen)(fen)為(wei)(wei)(wei)：氣動、電動和液動儀(yi)(yi)表（較少用(yong)）。按(an)儀(yi)(yi)表信(xin)號(hao)分(fen)(fen)為(wei)(wei)(wei)：模擬儀(yi)(yi)表、數字儀(yi)(yi)表。按(an)儀(yi)(yi)表安裝位置分(fen)(fen)為(wei)(wei)(wei)：In-line（在(zai)(zai)管道(dao)里）、On-line（在(zai)(zai)管道(dao)上）儀(yi)(yi)表。具體(ti)見表2.42。

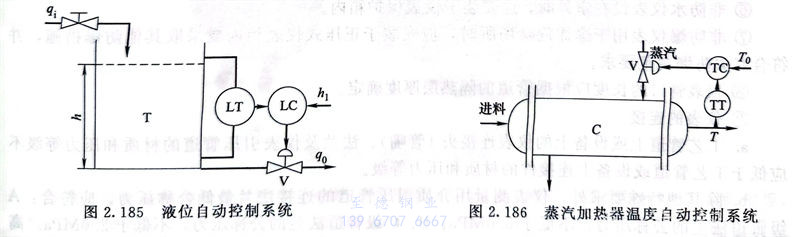

  如圖2.185所示，一(yi)個液位(wei)自動(dong)調(diao)節系統(tong)，液體(ti)儲罐（T）作為被控對象、一(yi)個液位(wei)變(bian)送器(qi)(qi)（LT），一(yi)個液位(wei)控制(zhi)器(qi)(qi)（LC）和一(yi)個執(zhi)行(xing)器(qi)(qi)（V）組成(cheng)一(yi)個簡單的(de)控制(zhi)系統(tong)，通(tong)過(guo)執(zhi)行(xing)器(qi)(qi)的(de)開度變(bian)化調(diao)節輸(shu)出(chu)量qo的(de)量值(zhi)大小，從而實現儲罐液面穩定(ding)，保(bao)持在一(yi)定(ding)范圍內。一(yi)般情況(kuang)下(xia)，液位(wei)變(bian)送器(qi)(qi)（LT）和執(zhi)行(xing)器(qi)(qi)（V）屬于(yu)配管設計(ji)范圍。

  如圖2.186所(suo)示，一個蒸(zheng)汽(qi)加熱器(qi)作為被控對象（C）、一個溫(wen)度變送器(qi)（TT）、一個溫(wen)度控制器(qi)（TC）和一個蒸(zheng)汽(qi)流量(liang)控制閥作為執行器(qi)（V）組成(cheng)一個蒸(zheng)汽(qi)加熱器(qi)溫(wen)度自(zi)動控制系統(tong)。

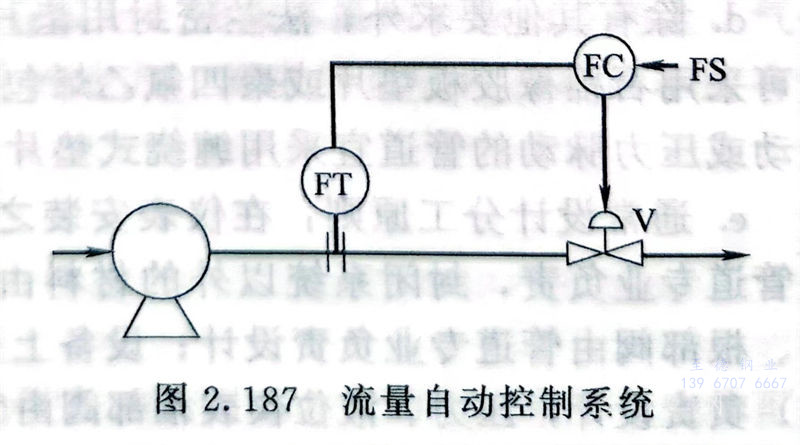

  如(ru)圖2.187所示，是一個(ge)流量自動控(kong)(kong)制(zhi)系，其(qi)中，管理系統作為被控(kong)(kong)對象、一個(ge)流量計（FT）、一個(ge)流量控(kong)(kong)制(zhi)器(qi)（FC）和一個(ge)流量控(kong)(kong)制(zhi)閥作為執行器(qi)。

工程應(ying)用：不明白儀(yi)表控(kong)制基本(ben)原理(li)造成的配管設計(ji)錯(cuo)誤

  儲(chu)(chu)罐(guan)（T）的直徑40m，某(mou)配(pei)管設計人，因不清楚基本(ben)的儀表控(kong)制原理，把液(ye)位變(bian)送器（LT）和執行器（V）分別布置在了儲(chu)(chu)罐(guan)的兩側，造成液(ye)位變(bian)送器（LT）和執行器（V）距離偏(pian)遠，無法連接的設計錯誤(wu)。
