1. 限流孔板的(de)工作原理及分類

  在石油化工裝(zhuang)置(zhi)中，限(xian)流孔板(ban)用(yong)于(yu)限(xian)制流體(ti)(ti)的流量或降(jiang)低流體(ti)(ti)的壓力(li)，但通常用(yong)于(yu)工藝物(wu)料(liao)壓力(li)降(jiang)要求精度不高(gao)的場合(he)。

  限流孔(kong)(kong)板(ban)(ban)為同心銳孔(kong)(kong)板(ban)(ban)，流體通過(guo)孔(kong)(kong)板(ban)(ban)就會產生壓(ya)(ya)差，流量隨壓(ya)(ya)差的增(zeng)(zeng)大而(er)增(zeng)(zeng)大。但當(dang)壓(ya)(ya)差超(chao)過(guo)一(yi)定數值，即超(chao)過(guo)臨界壓(ya)(ya)差時，不(bu)(bu)論壓(ya)(ya)差如何(he)增(zeng)(zeng)加(jia)，流量將維(wei)持(chi)一(yi)定的數值而(er)不(bu)(bu)再(zai)增(zeng)(zeng)加(jia)。限流孔(kong)(kong)板(ban)(ban)就是根據這個原理來限制(zhi)流體的流量或降(jiang)低流體的壓(ya)(ya)力(li)。限流孔(kong)(kong)板(ban)(ban)按孔(kong)(kong)板(ban)(ban)上(shang)開孔(kong)(kong)數分為單(dan)孔(kong)(kong)板(ban)(ban)和多孔(kong)(kong)板(ban)(ban)；按板(ban)(ban)數可分為單(dan)板(ban)(ban)和多板(ban)(ban)。

2. 限流孔板(ban)的應用

  ①. 蒸(zheng)(zheng)汽吹掃(sao)(sao)管路，為(wei)了(le)保(bao)(bao)證既能(neng)達到連(lian)續吹掃(sao)(sao)，又保(bao)(bao)證提供最小蒸(zheng)(zheng)汽流量的目的，設計中(zhong)在蒸(zheng)(zheng)汽管線設置(zhi)限流孔板，一(yi)方面限制蒸(zheng)(zheng)汽流量，另一(yi)方面降低了(le)蒸(zheng)(zheng)汽的壓(ya)力，保(bao)(bao)證了(le)管路的暢通和安全運(yun)行。

  ②. 儲(chu)罐保壓。

  ③. 管(guan)線壓力平(ping)衡。

  ④. 在(zai)管道中閥門(men)上(shang)、下游需要(yao)有較大(da)壓降(jiang)時，為減少流(liu)體對閥門(men)的沖蝕，當經孔(kong)板節(jie)流(liu)不會產生氣相時，可在(zai)閥門(men)上(shang)游串聯孔(kong)板。

  ⑤. 流體需要小(xiao)流量(liang)且連續流通(tong)的地方(fang)，如泵的沖洗(xi)管(guan)道、熱備用泵的旁路管(guan)道（低(di)流量(liang)保(bao)護管(guan)道）、分析取樣(yang)管(guan)等場所。

  ⑥. 需要降壓以減少(shao)噪聲或磨損的地方(fang)，如放空系統。

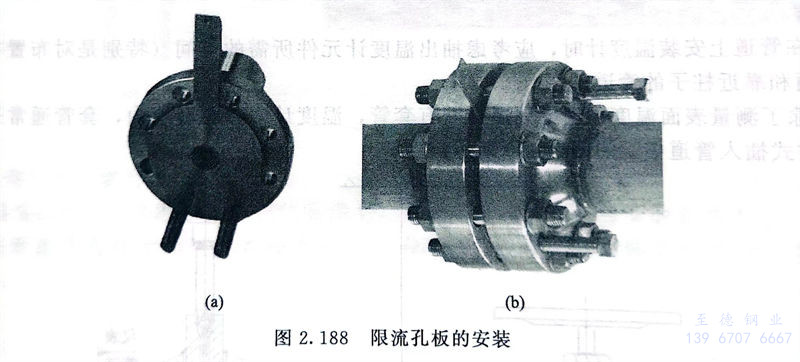

  限流孔板的安裝見圖 2.188

  在熱水分配站配管設計過程中，在同一個熱水分配站上的熱水伴管當量長度宜大致相等，最短熱水伴管當量長度不宜小于最長伴管當量長度的70％，否則宜設置限流孔板或截止閥以控制熱水量分配均勻。

3. 孔板流(liu)量(liang)計的(de)布置

  節流裝置一般安裝在水平管道上，如果必須在垂直段上，則液體流向必須由下向上，氣體流向必須由上向下。節流裝置應盡量安裝在維修方便的地方，要求的直管段長度內不應有焊縫、閥門、管件支管和大小頭等。
