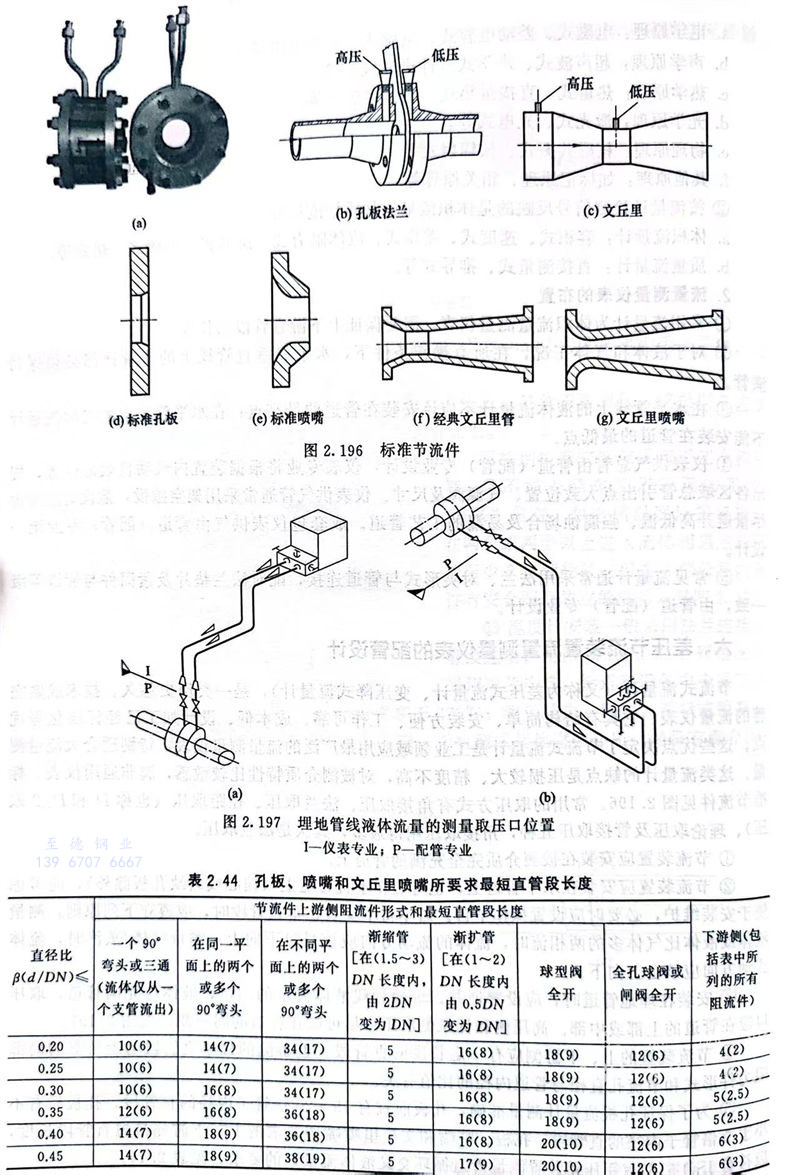

節流(liu)(liu)(liu)式流(liu)(liu)(liu)量(liang)(liang)(liang)計(ji)(ji)(ji)（又稱為差壓(ya)(ya)式流(liu)(liu)(liu)量(liang)(liang)(liang)計(ji)(ji)(ji)、變壓(ya)(ya)降式流(liu)(liu)(liu)量(liang)(liang)(liang)計(ji)(ji)(ji)），是一類歷史悠久、技術(shu)成(cheng)熟完(wan)善的流(liu)(liu)(liu)量(liang)(liang)(liang)儀表(biao)。它具有結構(gou)簡單、安裝方便、工作可靠、成(cheng)本(ben)低、設計(ji)(ji)(ji)加工已(yi)經標(biao)準(zhun)化等優點。這些優點決定了節流(liu)(liu)(liu)式流(liu)(liu)(liu)量(liang)(liang)(liang)計(ji)(ji)(ji)是工業(ye)領域應用(yong)最廣泛的流(liu)(liu)(liu)量(liang)(liang)(liang)測(ce)量(liang)(liang)(liang)儀表(biao)，特(te)別適(shi)合大流(liu)(liu)(liu)量(liang)(liang)(liang)測(ce)量(liang)(liang)(liang)。這類流(liu)(liu)(liu)量(liang)(liang)(liang)計(ji)(ji)(ji)的缺點是壓(ya)(ya)損較大、精(jing)度不(bu)高，對被測(ce)介質(zhi)特(te)性比較敏感，屬非通用(yong)儀表(biao)。標(biao)準(zhun)節流(liu)(liu)(liu)件見(jian)圖(tu)2.196。常用(yong)的取(qu)(qu)(qu)壓(ya)(ya)方式有角(jiao)(jiao)接取(qu)(qu)(qu)壓(ya)(ya)、法(fa)蘭取(qu)(qu)(qu)壓(ya)(ya)、徑距取(qu)(qu)(qu)壓(ya)(ya)（也稱D和(he)D／2取(qu)(qu)(qu)壓(ya)(ya)）、理論取(qu)(qu)(qu)壓(ya)(ya)及管接取(qu)(qu)(qu)壓(ya)(ya)五種(zhong)，角(jiao)(jiao)接取(qu)(qu)(qu)壓(ya)(ya)用(yong)得最多(duo)，其次是法(fa)蘭取(qu)(qu)(qu)壓(ya)(ya)。

  ①. 節流(liu)裝(zhuang)置應安裝(zhuang)在被測(ce)介質完全充滿的管(guan)道上(shang)。

  ②. 節流(liu)裝(zhuang)(zhuang)置(zhi)(zhi)應(ying)(ying)安(an)裝(zhuang)(zhuang)在(zai)水平管道上，也可裝(zhuang)(zhuang)在(zai)垂直(zhi)管道上（偏(pian)心或圓(yuan)缺孔板除(chu)外(wai)），應(ying)(ying)考慮(lv)便于安(an)裝(zhuang)(zhuang)維護，必要時(shi)應(ying)(ying)設置(zhi)(zhi)操(cao)作平臺。若(ruo)不得(de)不安(an)裝(zhuang)(zhuang)在(zai)垂直(zhi)管段(duan)時(shi)，應(ying)(ying)遵守下(xia)列原則：測量液(ye)體(ti)或液(ye)體(ti)比(bi)氣體(ti)多的(de)兩相(xiang)流(liu)時(shi)，流(liu)體(ti)的(de)流(liu)動方向應(ying)(ying)該(gai)是自(zi)下(xia)向上；測量氣體(ti)／蒸汽時(shi)，流(liu)體(ti)流(liu)動方向應(ying)(ying)該(gai)自(zi)上向下(xia)。

  ③. 安裝在埋地(di)(di)管(guan)(guan)(guan)(guan)(guan)道(dao)(dao)(dao)時，應(ying)設置地(di)(di)井。埋地(di)(di)管(guan)(guan)(guan)(guan)(guan)線(xian)液體(ti)流量的(de)測量，液體(ti)應(ying)充(chong)滿管(guan)(guan)(guan)(guan)(guan)道(dao)(dao)(dao)，取壓(ya)口應(ying)在管(guan)(guan)(guan)(guan)(guan)道(dao)(dao)(dao)的(de)上部(bu)或中部(bu)。高(gao)壓(ya)側(ce)和低壓(ya)側(ce)取壓(ya)口盡可能(neng)在管(guan)(guan)(guan)(guan)(guan)道(dao)(dao)(dao)的(de)同一側(ce)，見圖2.197。

  ④. 節(jie)流裝置的(de)(de)上(shang)(shang)、下游側應有一定長度的(de)(de)直(zhi)管(guan)段(duan)(duan)。上(shang)(shang)游側的(de)(de)最小直(zhi)管(guan)段(duan)(duan)與上(shang)(shang)游側的(de)(de)局部(bu)阻力件形(xing)式和節(jie)流孔直(zhi)徑(jing)與管(guan)道(dao)內徑(jing)的(de)(de)比值有關(guan)。

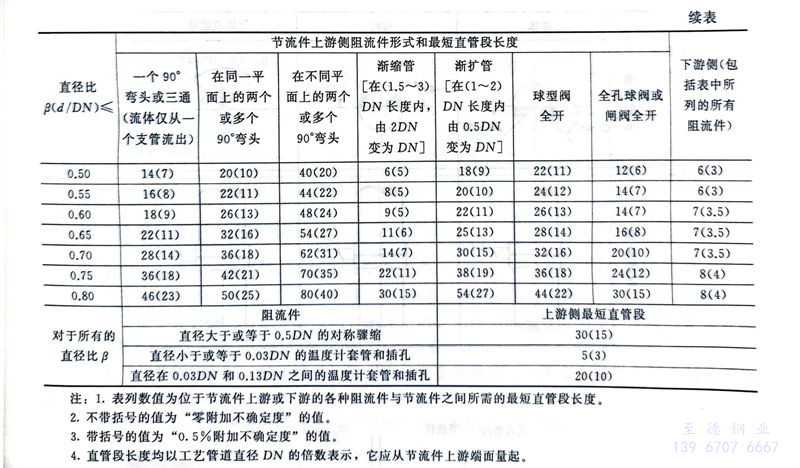

  ⑤.為了保證孔(kong)(kong)(kong)板(ban)(ban)流(liu)量(liang)(liang)(liang)計測(ce)量(liang)(liang)(liang)準確，孔(kong)(kong)(kong)板(ban)(ban)前宜有15～20倍管子(zi)內(nei)徑的(de)直(zhi)(zhi)管段，孔(kong)(kong)(kong)板(ban)(ban)后有不小于(yu)5倍管子(zi)內(nei)徑的(de)直(zhi)(zhi)管段，孔(kong)(kong)(kong)板(ban)(ban)、噴(pen)(pen)嘴和文丘里噴(pen)(pen)嘴所要求的(de)上、下游側最短直(zhi)(zhi)管段長(chang)度(du)，應符合ISO 5167《用壓差(cha)裝置測(ce)量(liang)(liang)(liang)管道循環(huan)交叉液體流(liu)量(liang)(liang)(liang)》的(de)要求，見表2.44。

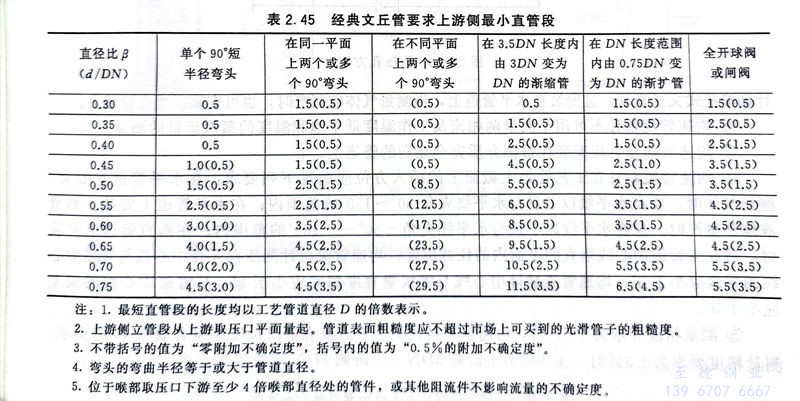

  ⑥. 經(jing)典文(wen)丘里管(guan)(guan)所要(yao)求的(de)上(shang)游側(ce)最短直管(guan)(guan)段(duan)長度見表2.45，下游側(ce)直管(guan)(guan)段(duan)，從喉部(bu)取(qu)壓孔(kong)處起計算，應為(wei)喉管(guan)(guan)直徑的(de)4倍。

注：1. 最短直管(guan)段的長度均以工藝管(guan)道直徑D的倍數表示(shi)。

      2. 上游(you)側立(li)管段從(cong)上游(you)取壓口(kou)平面量起。管道表面粗(cu)糙(cao)度(du)應不(bu)超過市場(chang)上可(ke)買到的(de)(de)光(guang)滑管子(zi)的(de)(de)粗(cu)糙(cao)度(du)。

      3. 不(bu)帶括號(hao)的值為“零附加不(bu)確定度”，括號(hao)內的值為“0.5％的附加不(bu)確定度”。

      4. 彎(wan)頭的彎(wan)曲半徑等于(yu)或(huo)大于(yu)管道直徑。

      5. 位于(yu)喉部取壓口下(xia)游至少4倍喉部直徑處的管件(jian)，或其他阻流(liu)件(jian)不(bu)影響流(liu)量(liang)的不(bu)確定(ding)度。

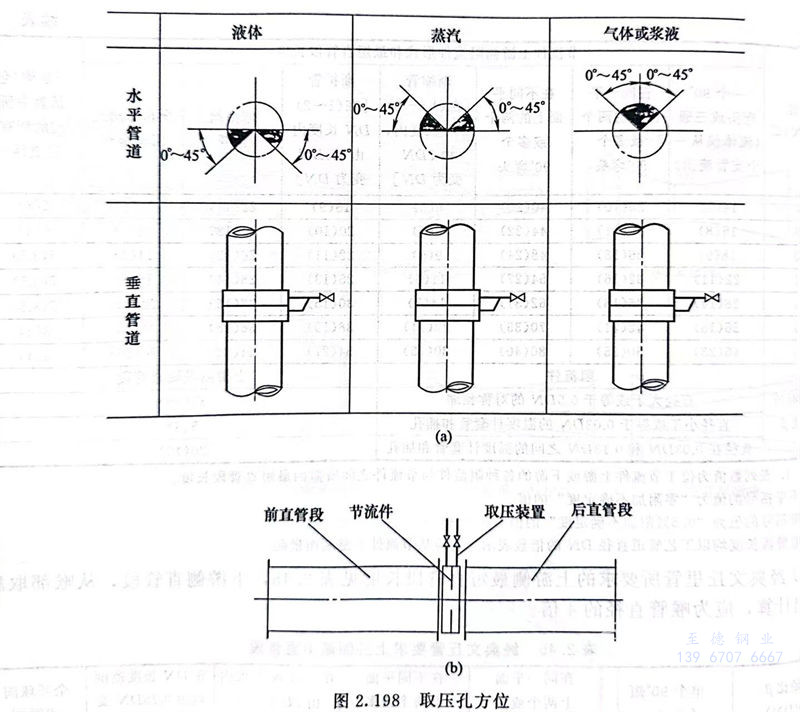

  ⑦. 取(qu)壓孔方位(wei)見圖2.198。

  ⑧. 節流(liu)裝置的上、下游(you)直(zhi)管(guan)(guan)段范(fan)圍內，不允許有溫度計套(tao)管(guan)(guan)、壓力接(jie)管(guan)(guan)、取樣接(jie)管(guan)(guan)、沖(chong)洗接(jie)管(guan)(guan)和排放接(jie)管(guan)(guan)等(deng)連(lian)接(jie)口。通常流(liu)量孔板(ban)(ban)、孔板(ban)(ban)法蘭、取壓短管(guan)(guan)及根部(bu)閥由儀表專業提供(gong)。孔板(ban)(ban)法蘭與管(guan)(guan)道(dao)采(cai)用焊接(jie)。孔板(ban)(ban)法蘭、取壓短管(guan)(guan)及根部(bu)閥由管(guan)(guan)道(dao)專業設計。
