一、管廊管道支吊架設計一般要求
①. 管(guan)廊上管(guan)道支(zhi)架的(de)間距(ju)，受到(dao)管(guan)廊結構的(de)梁(liang)(liang)及柱間距(ju)的(de)限制。小管(guan)道支(zhi)架需要在次梁(liang)(liang)上作支(zhi)撐。對(dui)于(yu)大(da)直徑(jing)管(guan)道只需在主(zhu)梁(liang)(liang)上支(zhi)撐就夠了。
②. 管(guan)(guan)(guan)(guan)廊上(shang)(shang)敷設有(you)坡度的管(guan)(guan)(guan)(guan)道，可通過調(diao)(diao)整(zheng)管(guan)(guan)(guan)(guan)托下加型鋼(gang)或(huo)鋼(gang)板墊枕的辦(ban)法來實現。對于放空氣體(ti)總(zong)管(guan)(guan)(guan)(guan)（或(huo)去火炬總(zong)管(guan)(guan)(guan)(guan)）宜布(bu)置(zhi)在管(guan)(guan)(guan)(guan)廊柱(zhu)子的上(shang)(shang)方，以(yi)便于調(diao)(diao)整(zheng)標高。
二(er)、管(guan)廊管(guan)道(dao)固定架(jia)設計的(de)注意點
①. 一般應在柱(zhu)子軸線的主梁上設置，不要設在次梁上。
②. 盡(jin)量使固定架兩側的推力相差(cha)不要過大。

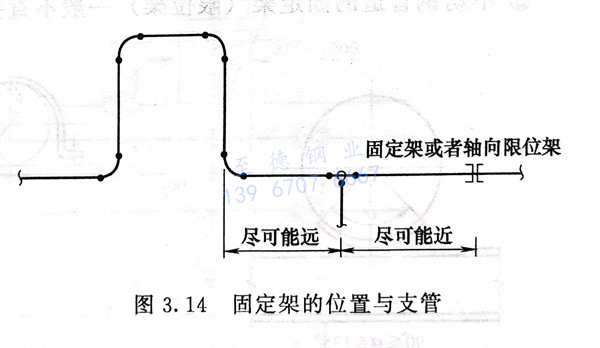

③. 管廊上(shang)不應在應力或位移量較大處(chu)連接支管，支管附近應設固定(ding)架(jia)(jia)（或軸向限位架(jia)(jia)），如圖(tu)3.14所示。
三、管廊(lang)管道(dao)導向架設計(ji)的注意點
①. 導向架的(de)間距與對應的(de)軸向力及管徑有關。
②. 有(you)橫向引出管(guan)(guan)道(dao)的接(jie)點時(shi)，導向架與(yu)接(jie)點或彎頭的距(ju)離（沿管(guan)(guan)廊(lang)縱向）不宜(yi)太近(jin)，應使管(guan)(guan)道(dao)有(you)一定(ding)的柔性。

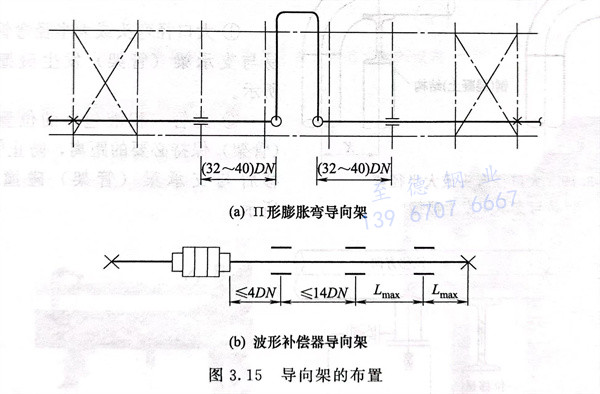

③. “II”形膨脹彎附近導向架(jia)的(de)(de)設置及波形補(bu)償器(qi)附近導向架(jia)的(de)(de)設置見圖(tu)3.15。

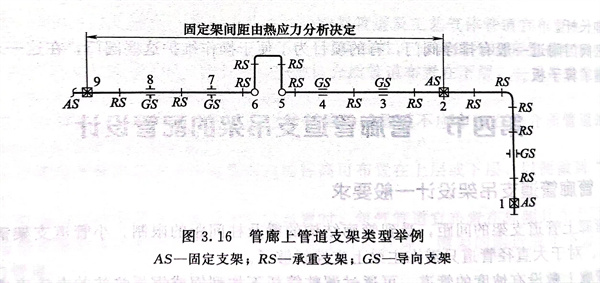

④. 設(she)有“II”形膨脹彎時，如圖3.16所示，4點及(ji)6～7點的距離要適當，可按柔性(xing)分析決定(ding)，同時考(kao)慮管(guan)道的橫向位(wei)移不至于太大，1~22點之間管(guan)道應有充分的柔性(xing)。
四、管(guan)廊上不銹鋼管(guan)道(dao)管(guan)架的設計

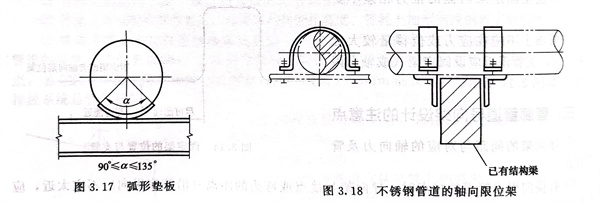

①. 管廊上管道的支承時，對于奧(ao)氏體(ti)不(bu)銹鋼(gang)裸管，宜在支點處的管道底部焊與管道材質相同的弧形墊板或墊橡膠板，見圖3.17。
②. 不銹鋼(gang)管(guan)道的固定架（限位架）一般不直接焊到管道上，如圖3.18所示。
五、管(guan)廊上管(guan)道支架易碰撞的位(wei)置

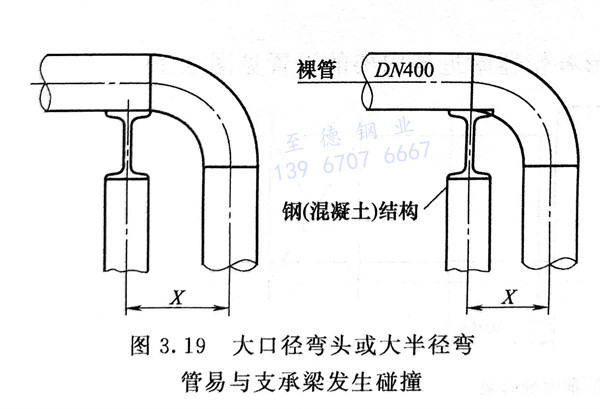

①. 大(da)口徑(jing)彎頭或大(da)半徑(jing)彎管(guan)在(zai)梁拐彎時，易與支承梁（管(guan)架）發生碰撞(zhuang)，如圖3.19所示。
②. 支管(guan)（積液(ye)包）的(de)位(wei)置應與支承梁(liang)（管(guan)架(jia)）保持必(bi)要的(de)距離，防止(zhi)管(guan)子(zi)發生熱位(wei)移后(hou)與支承梁(liang)（管(guan)架(jia)）碰撞，如(ru)圖3.20所示。
六、管廊上管道(dao)支吊架(jia)需開長圓(yuan)孔(kong)的(de)位置

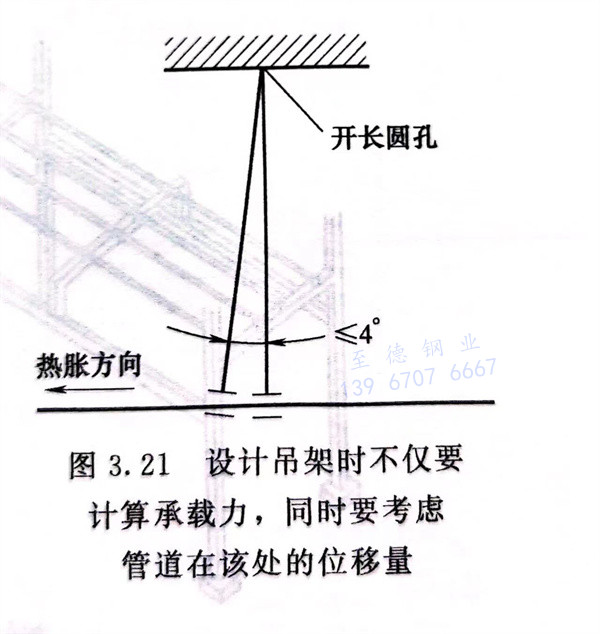

設計(ji)吊(diao)架時(shi)不(bu)僅要計(ji)算(suan)承(cheng)載力，同時(shi)要考慮管道在(zai)該(gai)處的位(wei)移量，如(ru)果吊(diao)桿的位(wei)移過大，使得吊(diao)桿傾斜超過4°，應該(gai)在(zai)吊(diao)桿的生(sheng)根部位(wei)設置長圓孔(kong)，如(ru)圖3.21所示。
七(qi)、管道出裝置界區前管架的設計

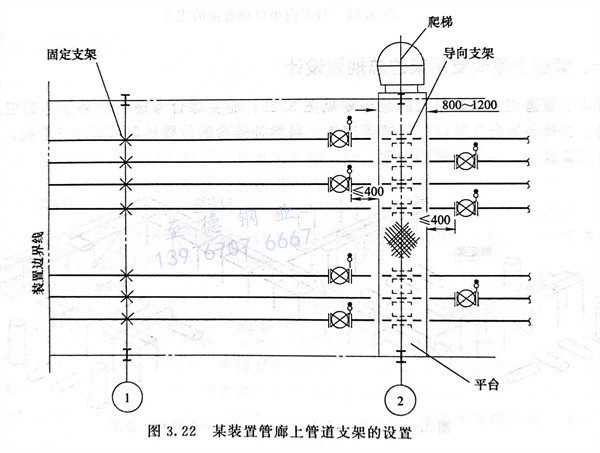

管道出裝置界區前需要設置固定架。保護(hu)界區內閥門(men)和法蘭(lan)連接位置的受(shou)力安全。同時固定架界區內、外(wai)兩側的設計單位可以(yi)分(fen)別計算應力，互(hu)相不(bu)干涉，見(jian)圖3.22。
八、易被扭彎(wan)的側(ce)縱連系梁(liang)計(ji)算(suan)

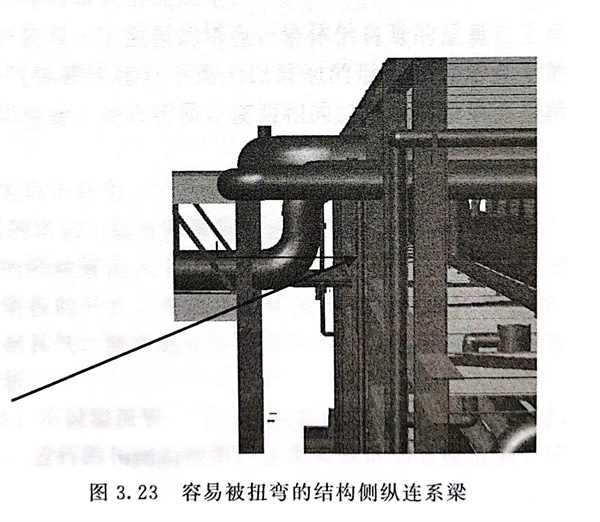

結(jie)(jie)構側(ce)縱連(lian)系(xi)梁經(jing)常被管道的支架扭(niu)彎(wan)，如圖(tu)3.23中(zhong)箭頭(tou)所示的鋼梁。某工程約定管道符合標(biao)準M（力矩(ju)）＜7.5B（kN·mm）的可以不向結(jie)(jie)構專(zhuan)業提(ti)轉矩(ju)條(tiao)件(jian)，不會產生扭(niu)彎(wan)的現象(xiang)，其中(zhong)Br為結(jie)(jie)構側(ce)縱連(lian)系(xi)梁翼緣寬度。
九、管廊(lang)內小口(kou)徑管道的支撐

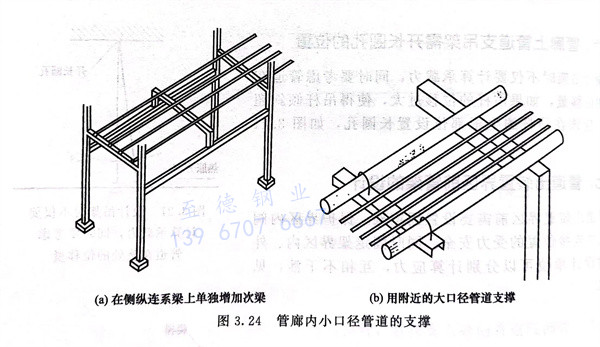

管(guan)廊(lang)的主橫(heng)梁(liang)間距較大，小口(kou)徑管(guan)道的最(zui)大允許跨距較小，為了滿足小口(kou)徑管(guan)道的支(zhi)撐可(ke)以采取圖3.24所示結(jie)構。
十、管廊上(shang)管道支(zhi)吊架的總規劃設計

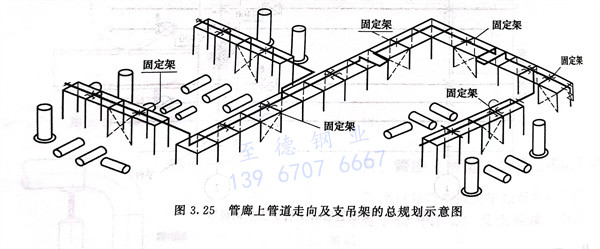

管廊上(shang)管道走向及支吊架(jia)(jia)的(de)總規(gui)劃見圖3.25，需要綜合考慮自(zi)(zi)然(ran)補償(chang)(chang)彎的(de)位(wei)(wei)置(zhi)、固定(ding)架(jia)(jia)的(de)位(wei)(wei)置(zhi)、連(lian)接裝置(zhi)分支管線(xian)(xian)(xian)的(de)位(wei)(wei)置(zhi)等因素。自(zi)(zi)然(ran)補償(chang)(chang)彎的(de)位(wei)(wei)置(zhi)盡量遠(yuan)離分支管線(xian)(xian)(xian)。裝置(zhi)管線(xian)(xian)(xian)連(lian)接主管廊管線(xian)(xian)(xian)前，一般設置(zhi)固定(ding)架(jia)(jia)。
