1. 公(gong)稱壓力（nominal pressure，PN）

  不銹鋼管道組成件的公稱壓力一般表示管道組成件在規定溫度下的最大許用壓力。目前，國內外管道組成件的公稱壓力已經標準化，各國不銹鋼管道元件公稱壓力雖然不同，但基本上可分為兩個系列，即美洲系列和歐洲系列。PN與管道系統元件的力學性能和尺寸特性相關，用于參考的字母和數字組合的標識。它由字母PN和后跟無因次量綱的數字組成。公稱壓力標記示例：

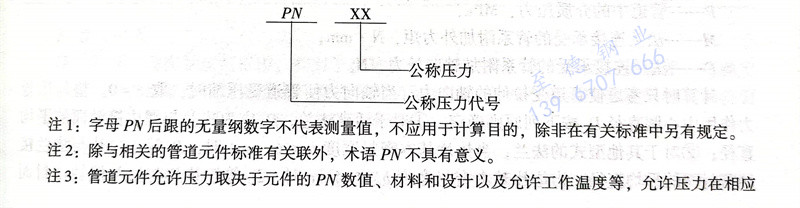

PN 公稱壓力 、XX 公稱壓力代號

注1：字母PN后(hou)跟的(de)(de)無(wu)量綱數字不代表測(ce)量值，不應(ying)用(yong)于計算目的(de)(de)，除非在有關(guan)標準中另有規定。

注2：除與(yu)相(xiang)關的不(bu)銹鋼管道元件標準(zhun)有關聯外，術(shu)語(yu)PN不(bu)具有意(yi)義。

注3：不銹鋼管道元件允許(xu)壓(ya)力取決于元件的PN數值(zhi)、材料和設計以及允許(xu)工作(zuo)溫度(du)等，允許(xu)壓(ya)力在(zai)相應標準的壓(ya)力溫度(du)等級表中給(gei)出。

注4：具(ju)有(you)(you)同(tong)樣PN和DN數值(zhi)的所有(you)(you)管(guan)道元件(jian)同(tong)與其相配的法蘭應具(ju)有(you)(you)相同(tong)的配合尺寸。

PN、Class 與(yu)實際壓力(li)的關(guan)系詳(xiang)細講述見本書第五(wu)章。

ISO 7268（管(guan)道元件(jian) 公(gong)稱(cheng)壓(ya)(ya)力(li)的定(ding)義）介(jie)紹(shao)了公(gong)稱(cheng)壓(ya)(ya)力(li)。國內標準GB／T 1048《管(guan)道元件(jian)公(gong)稱(cheng)壓(ya)(ya)力(li)》規定(ding)的公(gong)稱(cheng)壓(ya)(ya)力(li)系(xi)列(lie)見表3.1.1。

注：帶括(kuo)號的(de)公稱壓力(li)數值(zhi)不(bu)推薦使用。

a 適用于(yu)灰鑄鐵法蘭和法蘭管件。

b 適用于鑄鐵法(fa)蘭(lan)、法(fa)蘭(lan)管(guan)件和(he)螺紋管(guan)件。

c 適用(yong)于承插焊和螺(luo)紋連接的閥門。

d 適用(yong)于鍛鋼制的螺(luo)紋管件。

e 適用于鍛鋼(gang)制的承插焊和螺紋管件。

f 適(shi)用于對(dui)焊連接的(de)閥門。

g 適用(yong)于鍛鋼制的承插焊管件。

2. 公稱壓力等級(ji)的確定

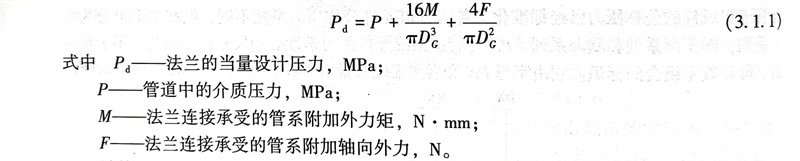

  一(yi)條管(guan)(guan)道(dao)(dao)中如果同(tong)(tong)時(shi)(shi)含(han)有兩個(ge)或兩個(ge)以上不(bu)同(tong)(tong)溫(wen)度-壓(ya)力表的(de)不(bu)同(tong)(tong)標準，應(ying)逐一(yi)核(he)對(dui)使它們(men)均得到滿足。管(guan)(guan)道(dao)(dao)系(xi)(xi)統在熱態下工(gong)(gong)作時(shi)(shi)，各(ge)不(bu)銹鋼管(guan)(guan)道(dao)(dao)元(yuan)(yuan)件會(hui)因熱膨脹而發生變形(xing)和(he)位(wei)移，當(dang)這(zhe)個(ge)變形(xing)和(he)位(wei)移受到阻礙時(shi)(shi)，會(hui)產生附(fu)加(jia)位(wei)移載荷(he)。由于這(zhe)個(ge)附(fu)加(jia)載荷(he)與管(guan)(guan)系(xi)(xi)的(de)空間(jian)走向和(he)支架的(de)設計(ji)(ji)有關，因此又叫管(guan)(guan)系(xi)(xi)力。當(dang)管(guan)(guan)道(dao)(dao)元(yuan)(yuan)件承受管(guan)(guan)系(xi)(xi)力后(hou)，應(ying)將它折(zhe)算成當(dang)量(liang)設計(ji)(ji)壓(ya)力來校核(he)管(guan)(guan)道(dao)(dao)所需要的(de)公(gong)稱壓(ya)力，因為一(yi)般(ban)的(de)法(fa)蘭標準給出(chu)的(de)溫(wen)度-壓(ya)力等(deng)級(ji)對(dui)應(ying)值(zhi)都(dou)是僅考慮(lv)內壓(ya)作用時(shi)(shi)的(de)對(dui)應(ying)值(zhi)。當(dang)法(fa)蘭同(tong)(tong)時(shi)(shi)承受內壓(ya)和(he)管(guan)(guan)系(xi)(xi)力作用時(shi)(shi)，其(qi)當(dang)量(liang)設計(ji)(ji)壓(ya)力可按式（3.1.1）計(ji)(ji)算。附(fu)加(jia)荷(he)載的(de)計(ji)(ji)算詳細講述見《管(guan)(guan)道(dao)(dao)應(ying)力分析與工(gong)(gong)程應(ying)用》一(yi)書。

  計算時(shi)只(zhi)考慮使管(guan)道受拉伸(shen)的(de)軸向(xiang)力(li)。當軸向(xiang)力(li)使管(guan)道受壓(ya)縮時(shi)，取。墊(dian)片壓(ya)緊(jin)力(li)作用(yong)中心圓直徑Dc按下列原(yuan)則確定：①對于(yu)活(huo)套法蘭(lan)(lan)，Dc應為法蘭(lan)(lan)與翻邊接(jie)觸(chu)面的(de)平均直徑；②對于(yu)其他型式的(de)法蘭(lan)(lan)，當墊(dian)片基本(ben)(ben)密(mi)封(feng)(feng)寬(kuan)度m時(shi)，Dc等于(yu)墊(dian)片與法蘭(lan)(lan)接(jie)觸(chu)密(mi)封(feng)(feng)面的(de)平均直徑；當墊(dian)片基本(ben)(ben)密(mi)封(feng)(feng)寬(kuan)度m時(shi)，D6等于(yu)墊(dian)片與法蘭(lan)(lan)接(jie)觸(chu)密(mi)封(feng)(feng)面的(de)外徑減去(qu)墊(dian)片有效(xiao)密(mi)封(feng)(feng)寬(kuan)度b的(de)2倍(bei)。

3. 管道的級別(bie)

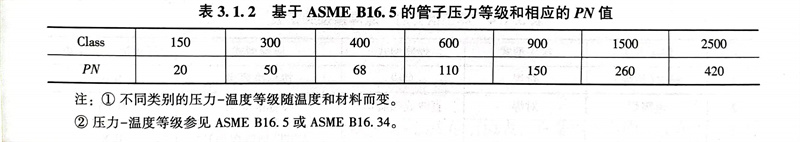

  管(guan)(guan)道的(de)(de)(de)級(ji)別一般由最弱的(de)(de)(de)受壓(ya)單(dan)元的(de)(de)(de)壓(ya)力-溫度等(deng)級(ji)來確定(ding)，不(bu)銹鋼管(guan)(guan)道中最弱的(de)(de)(de)單(dan)元可能是低(di)材質或低(di)等(deng)級(ji)的(de)(de)(de)管(guan)(guan)件。表3.1.2是基于(yu)ASME B16.5和PN等(deng)級(ji)命(ming)名的(de)(de)(de)標準管(guan)(guan)子的(de)(de)(de)等(deng)級(ji)的(de)(de)(de)劃(hua)(hua)分(fen)。管(guan)(guan)道的(de)(de)(de)等(deng)級(ji)也可由其他的(de)(de)(de)ASME標準來劃(hua)(hua)分(fen)，例如：ASME B16.1、B16.3、B16.24、B16.42。

注：①. 不同類別的壓(ya)力(li)-溫度等級隨溫度和材料而變。

      ②. 壓力(li)-溫(wen)度等級參見 ASME B16.5或ASME B16.34。

  ASME系(xi)列的公稱壓力(li)(li)（PN）表示(shi)等級(ji)的命名，PN以(yi)bar為單位表示(shi)壓力(li)(li)等級(ji)的近(jin)似值，114.5psi（100kPa）。不同(tong)公稱壓力(li)(li)值之(zhi)間，PN等級(ji)數值不能反(fan)映其比例(li)關(guan)系(xi)，不1bar=14.5psi(100kPa)過Class數值卻將(jiang)此關(guan)系(xi)反(fan)映了出來。因此，用Class數值來表示(shi)等級(ji)。
