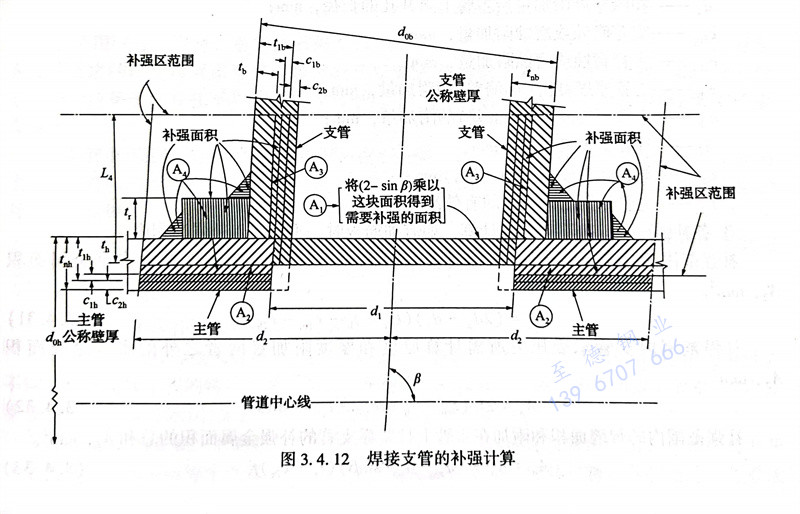

1. 焊接支管的補(bu)強計算（如圖3.4.12所示），應符合下列(lie)要求。

2. 支管(guan)軸線(xian)與主(zhu)管(guan)軸線(xian)斜交(jiao)的(de)結構(gou)型(xing)式，圖中支管(guan)軸線(xian)與主(zhu)管(guan)軸線(xian)的(de)夾角β應(ying)(ying)介于45°～90°。主(zhu)管(guan)為焊接管(guan)時，焊縫應(ying)(ying)位于主(zhu)管(guan)的(de)斜下方。

3. 開(kai)孔補強面積的計算方法：

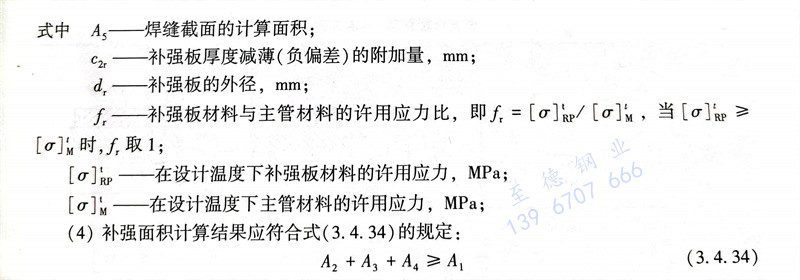

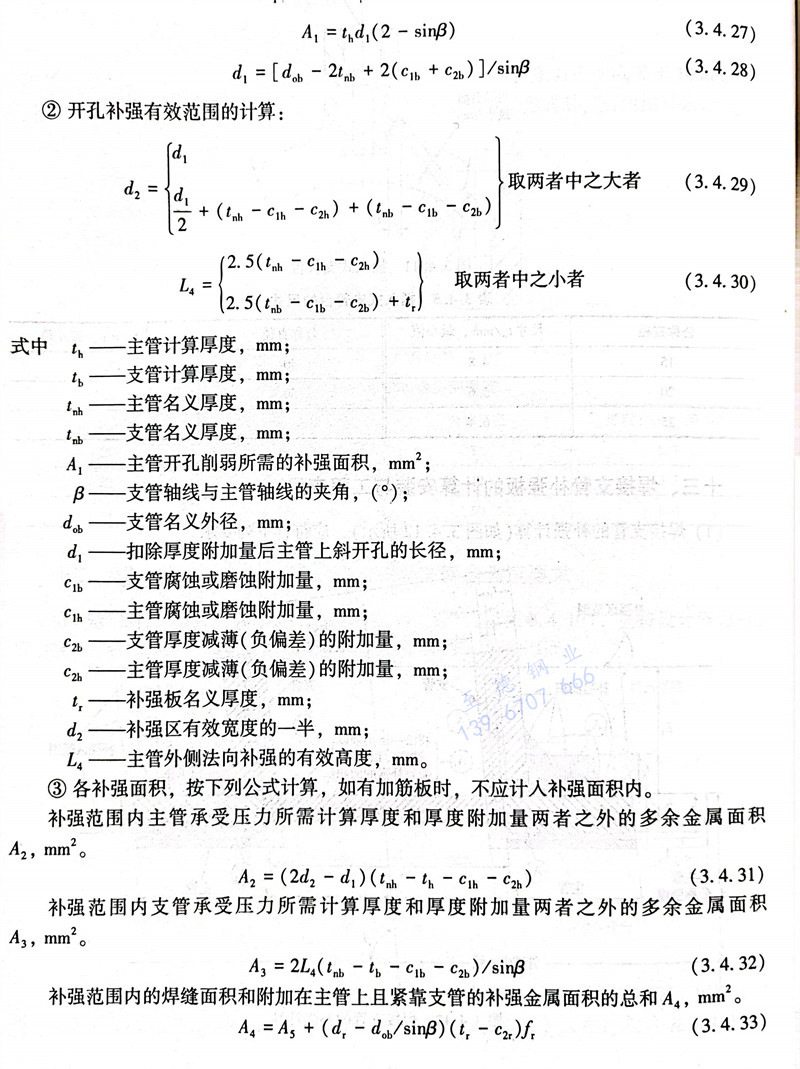

  ①. 主管開孔需(xu)補強的面積A41，應按式(shi)（3.4.27）確定：

5. 主管上多支管的(de)補強，應(ying)符(fu)合下列要求(qiu)：

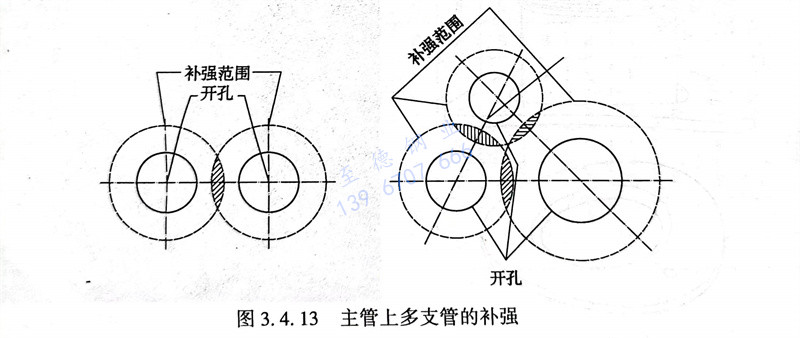

  ①. 當主管上(shang)任意兩(liang)個或兩(liang)個以上(shang)相鄰開孔的(de)中(zhong)心距(ju)小于相鄰兩(liang)孔平(ping)均直徑的(de)2倍，其補(bu)(bu)強范圍重疊時(shi)（如圖3.4.13所示），此兩(liang)個或兩(liang)個以上(shang)的(de)開孔必須按前面的(de)敘述進(jin)(jin)行補(bu)(bu)強計(ji)算，并采用聯合補(bu)(bu)強方式進(jin)(jin)行補(bu)(bu)強。

  ②. 采用聯合補(bu)(bu)(bu)(bu)強(qiang)時(shi)，總(zong)補(bu)(bu)(bu)(bu)強(qiang)面(mian)積(ji)(ji)不(bu)應小于(yu)(yu)各(ge)孔單獨補(bu)(bu)(bu)(bu)強(qiang)所(suo)需(xu)補(bu)(bu)(bu)(bu)強(qiang)面(mian)積(ji)(ji)之(zhi)和，置于(yu)(yu)兩(liang)相(xiang)鄰孔之(zhi)間(jian)的(de)補(bu)(bu)(bu)(bu)強(qiang)面(mian)積(ji)(ji)至少(shao)應等于(yu)(yu)各(ge)孔所(suo)需(xu)補(bu)(bu)(bu)(bu)強(qiang)面(mian)積(ji)(ji)之(zhi)和的(de)50％，且此兩(liang)相(xiang)鄰孔中心(xin)距至少(shao)應等于(yu)(yu)兩(liang)開孔平均直(zhi)徑的(de)1.5倍。在計算補(bu)(bu)(bu)(bu)強(qiang)面(mian)積(ji)(ji)時(shi)，任何部分截面(mian)不(bu)得(de)重復計入。

6. 管道(dao)開孔補強的兩種方法：

   ①. 補(bu)(bu)強圈補(bu)(bu)強：以全熔透焊縫將內部或外(wai)部補(bu)(bu)強圈與支管、主管相焊。

   ②. 整(zheng)(zheng)體補強：增加主(zhu)管厚(hou)度，或以全(quan)熔(rong)透焊縫(feng)將(jiang)厚(hou)壁(bi)支管或整(zheng)(zheng)體補強鍛件與(yu)主(zhu)管相焊。

7. 采用補強(qiang)圈補強(qiang)時應(ying)遵守的規(gui)定：

   ①. 采用的鋼材(cai)標準抗拉強度σb≤540MPa;

   ②. 主管壁名義厚度δn≤38mmm；

   ③. 補強圈厚度應不(bu)大(da)于1.58m。

8. 工程(cheng)應用。

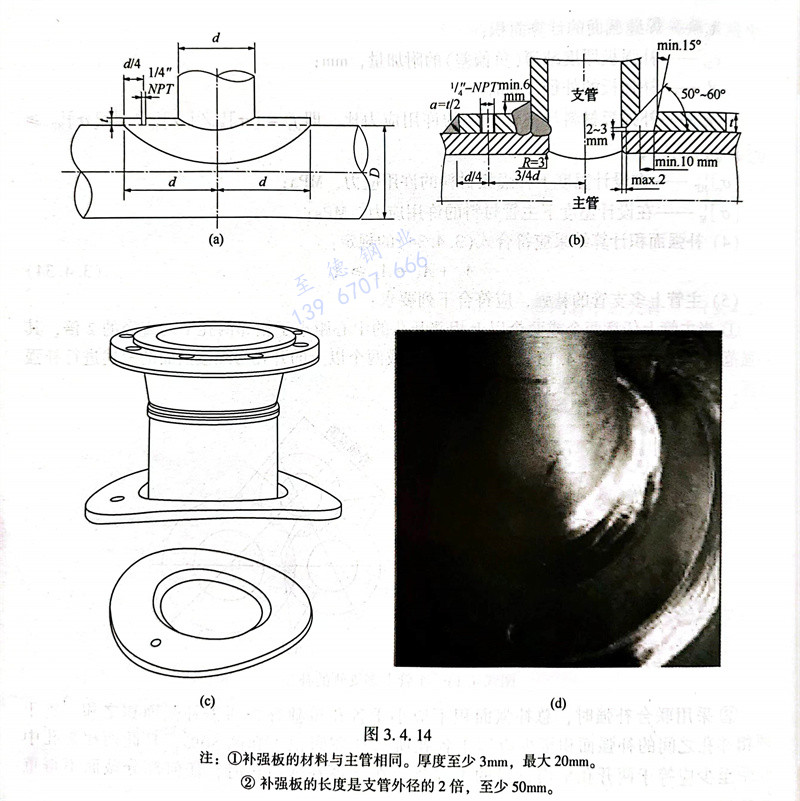

  ①. 某國外(wai)工程補強板設計簡化見圖3.4.14。

  ②. 分支表對(dui)補(bu)強板的規定

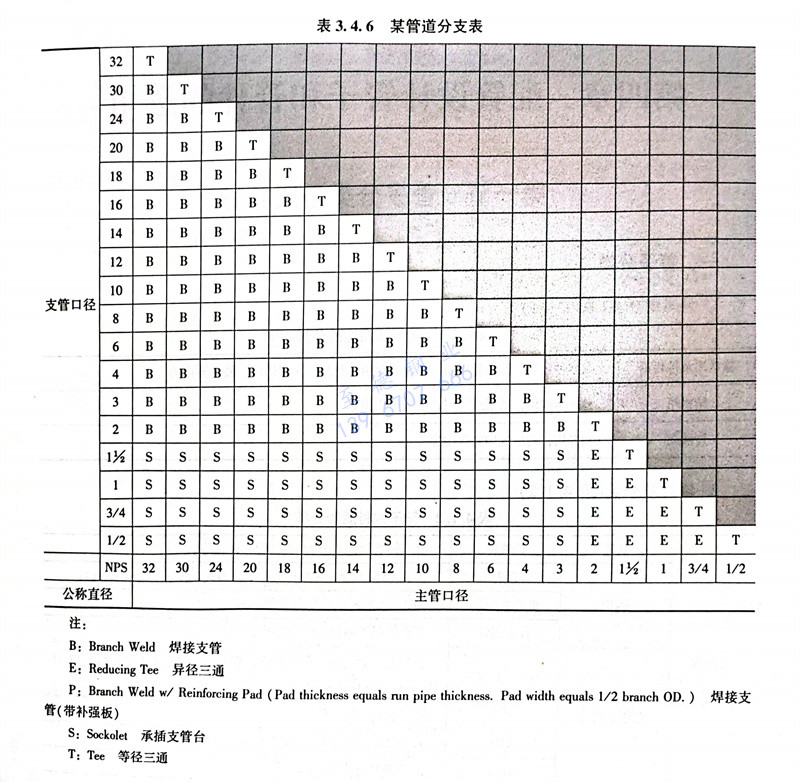

      對(dui)于國內外設計單位，對(dui)于分支連接形式的(de)(de)選用(yong)規定(ding)可能不同，根據具體工程的(de)(de)特點、管(guan)道(dao)物料、設計壓力和溫(wen)度(du)、采購市(shi)場等因素，通(tong)常編制“分支表”（見(jian)表3.4.6示例(li)）來規定(ding)，在管(guan)道(dao)支管(guan)帶(dai)或不帶(dai)加強板。

  ③. 補強板(ban)的安裝

     下面是一個(ge)補(bu)強板(ban)的(de)(de)(de)(de)(de)組裝示(shi)例。a.確(que)定(ding)支管(guan)的(de)(de)(de)(de)(de)位(wei)(wei)(wei)置(zhi)(zhi)，并(bing)(bing)(bing)在(zai)主管(guan)上(shang)開一個(ge)圓(yuan)孔(kong)，其(qi)直徑應等于支管(guan)的(de)(de)(de)(de)(de)內(nei)徑。b.對(dui)支管(guan)進(jin)(jin)(jin)行(xing)修整，使其(qi)與管(guan)道外(wai)徑相等，并(bing)(bing)(bing)形成約30mm的(de)(de)(de)(de)(de)焊(han)接坡(po)口。c．將支管(guan)放置(zhi)(zhi)在(zai)管(guan)道上(shang)的(de)(de)(de)(de)(de)孔(kong)位(wei)(wei)(wei)置(zhi)(zhi)周圍，間隙約為3～4mm，并(bing)(bing)(bing)在(zai)足(zu)夠(gou)多的(de)(de)(de)(de)(de)位(wei)(wei)(wei)置(zhi)(zhi)點焊(han)支管(guan)。然(ran)后新的(de)(de)(de)(de)(de)分支可以完全焊(han)接。根據要求進(jin)(jin)(jin)行(xing)無損(sun)檢測（NDE）。d.通過分支將補(bu)強板(ban)放置(zhi)(zhi)。在(zai)足(zu)夠(gou)數量的(de)(de)(de)(de)(de)地(di)方點焊(han)，然(ran)后將補(bu)強板(ban)內(nei)外(wai)完全焊(han)接；根據規定(ding)再次進(jin)(jin)(jin)行(xing)無損(sun)檢測。注(zhu)意，如果(guo)支管(guan)處(chu)的(de)(de)(de)(de)(de)法蘭是焊(han)接的(de)(de)(de)(de)(de)，必須確(que)保(bao)補(bu)強板(ban)環放置(zhi)(zhi)得(de)更早。

  ④. 通氣孔（weep-hole）

     見圖3.4.14（c）和（d），可(ke)能(neng)看到(dao)補強(qiang)板（加強(qiang)墊）上有(you)一(yi)個(ge)圓(yuan)孔。這是一(yi)個(ge)“通(tong)(tong)氣(qi)孔”，通(tong)(tong)常可(ke)設置為(wei)1／4”NPT，可(ke)能(neng)有(you)多種(zhong)功能(neng)。有(you)時也稱為(wei)信號孔（tell tale hole）或通(tong)(tong)氣(qi)孔（vent hole）。關于這個(ge)孔的(de)(de)使用眾說紛紜，因此(ci)筆(bi)者給出了泄放孔的(de)(de)兩種(zhong)可(ke)能(neng)用途：a.通(tong)(tong)氣(qi)孔可(ke)以通(tong)(tong)過(guo)肥皂(zao)泡方法測試，以檢查是否泄漏。b.在焊(han)接過(guo)程中，這個(ge)孔可(ke)作為(wei)截留氣(qi)體(ti)的(de)(de)通(tong)(tong)風口(kou)，防止補強(qiang)板變成“夾套”容器。

壓力試驗完成后，應密封補(bu)強墊上的通氣孔(kong)。

ASME B31.3第304規定(ding)：應在襯墊或(huo)鞍座的(de)側面提(ti)供一個通氣(qi)孔，以顯示支管和(he)管路之(zhi)間焊縫的(de)泄漏，并允許(xu)在焊接和(he)熱(re)處理期間通氣(qi)。
