化工鋼制有縫對焊管件是用碳鋼、低合金鋼和奧氏體不銹鋼鋼板制造的具有縱向焊縫的管件，其品種包括三通（等徑和異徑）、彎頭（短半徑90°和長半徑90°、45°）、異徑管(guan)或異徑接頭（同心和偏心）三種，與接管連接的方式為對焊連接，端部外徑分為Ⅰ系列和Ⅱ系列(lie)，是專供化工行業大型(xing)管道使用的一種(zhong)管件。
1. 結構型式(shi)與尺寸

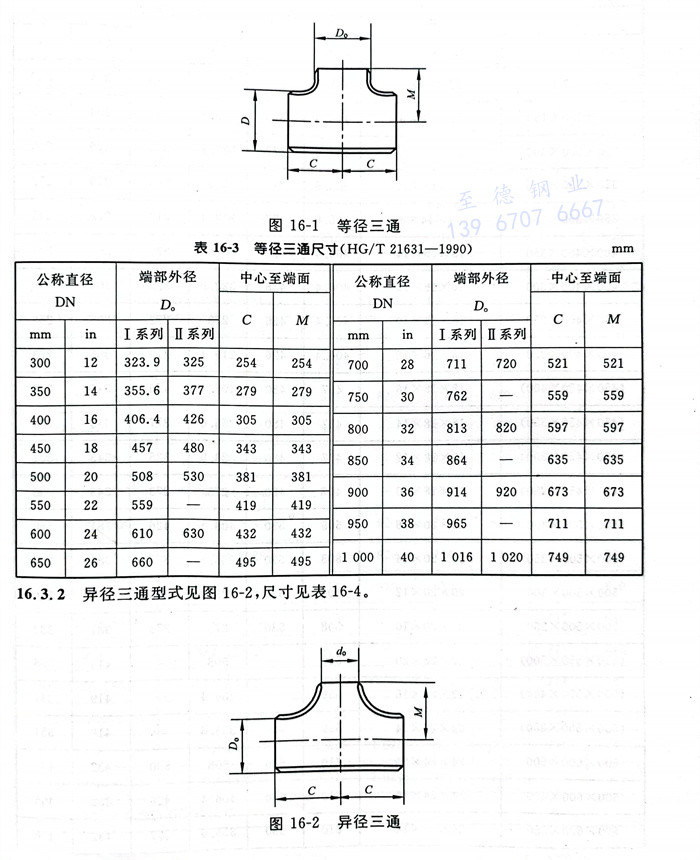

a. 等徑三通型式(shi)見(jian)圖(tu) 16-1 ，尺寸見(jian)表 16-3 。

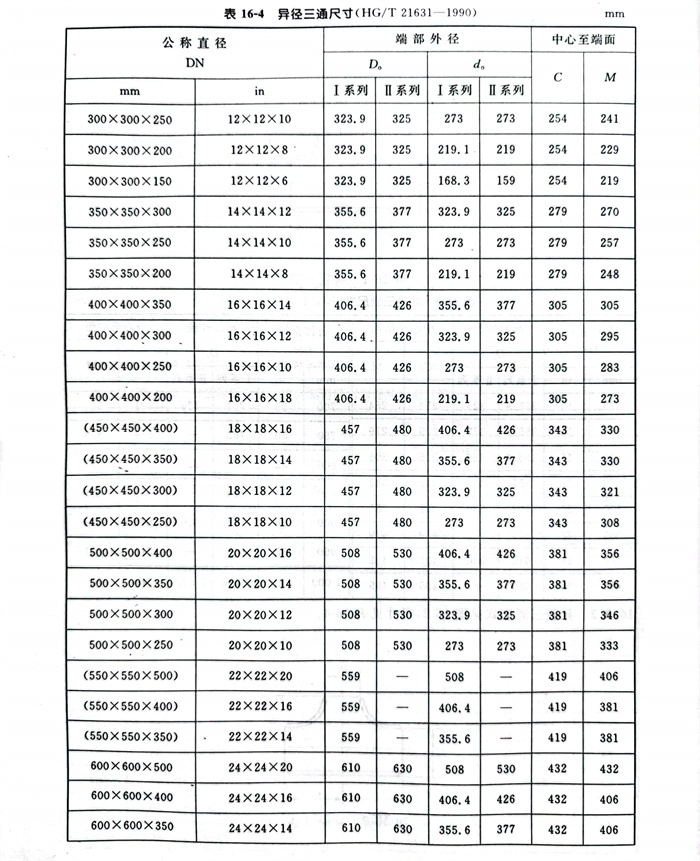

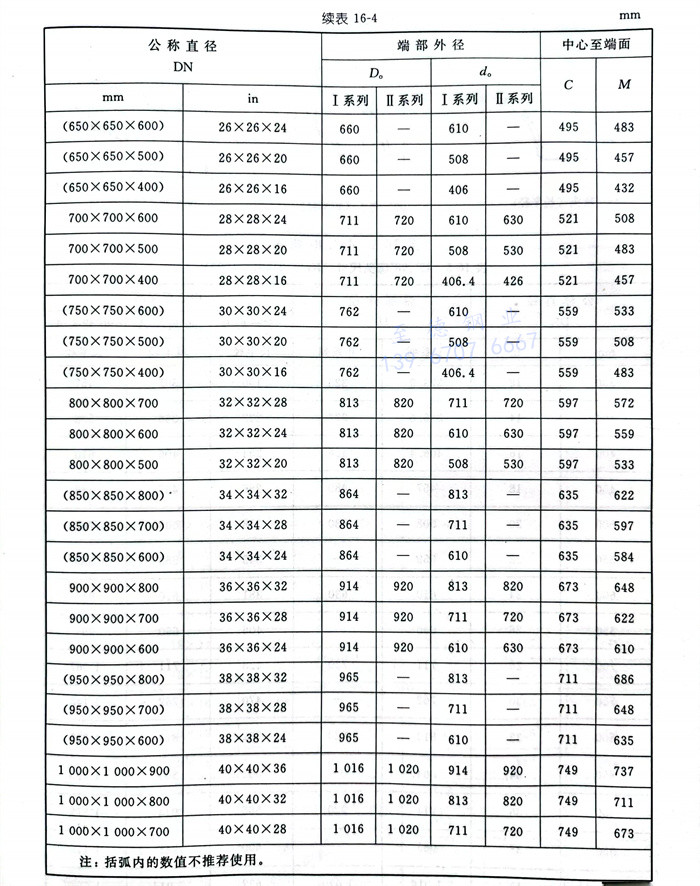

b. 異徑(jing)三通型式見圖 16-2 ，尺寸見表 16-4 。

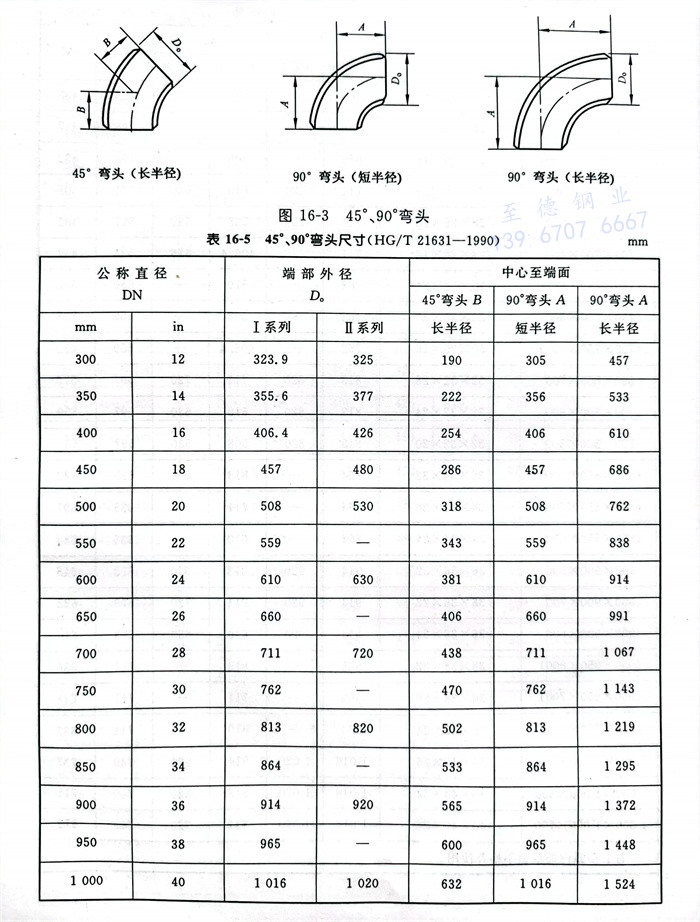

c. 彎(wan)頭型式見圖 16-3，尺(chi)寸見表 16-5 。

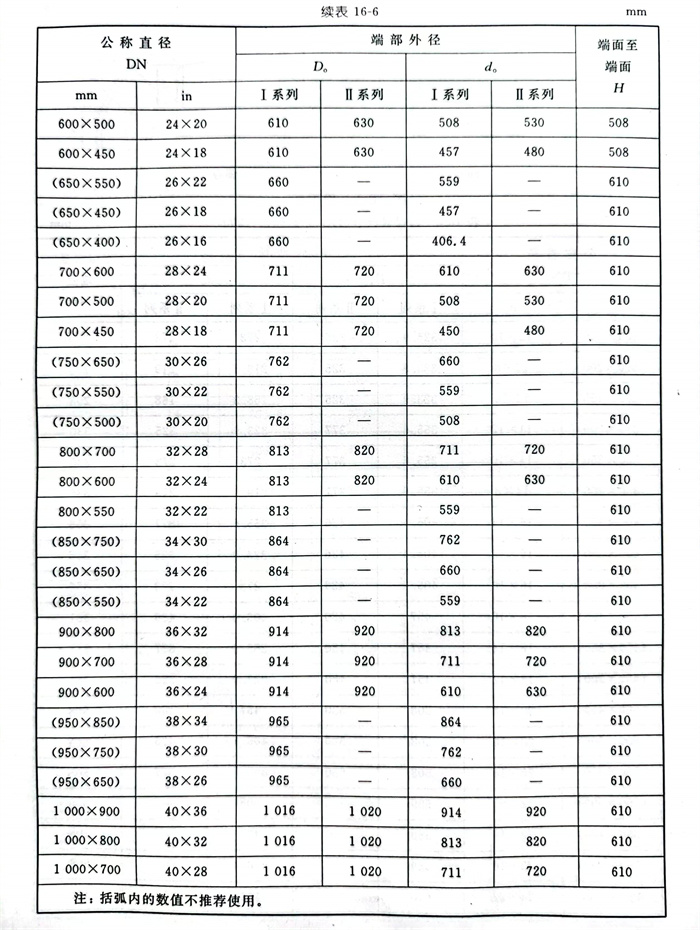

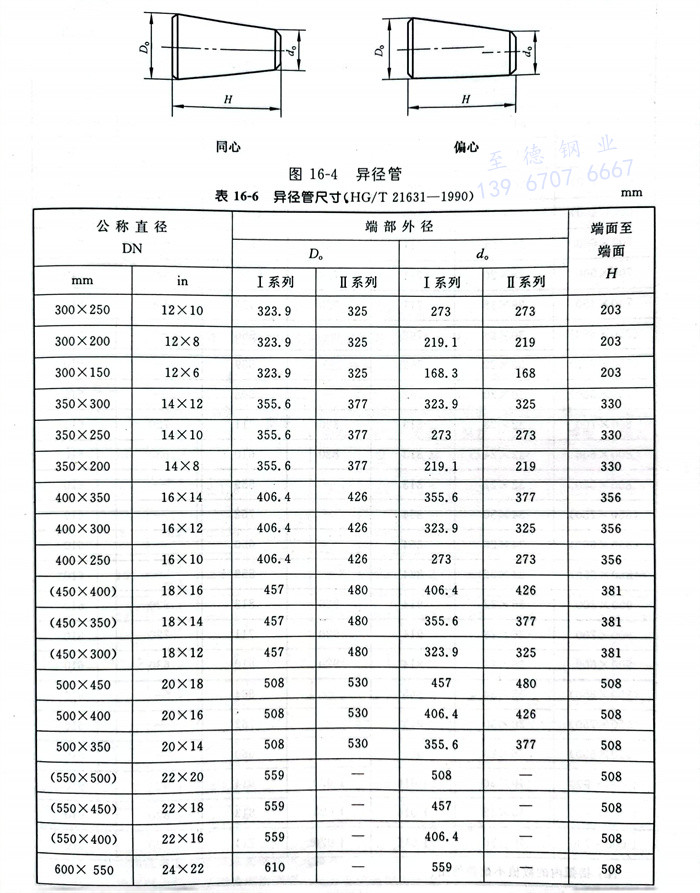

d. 異徑管型式(shi)見圖(tu) 16-4 ，尺寸見表(biao) 16-6 。
2. 公差

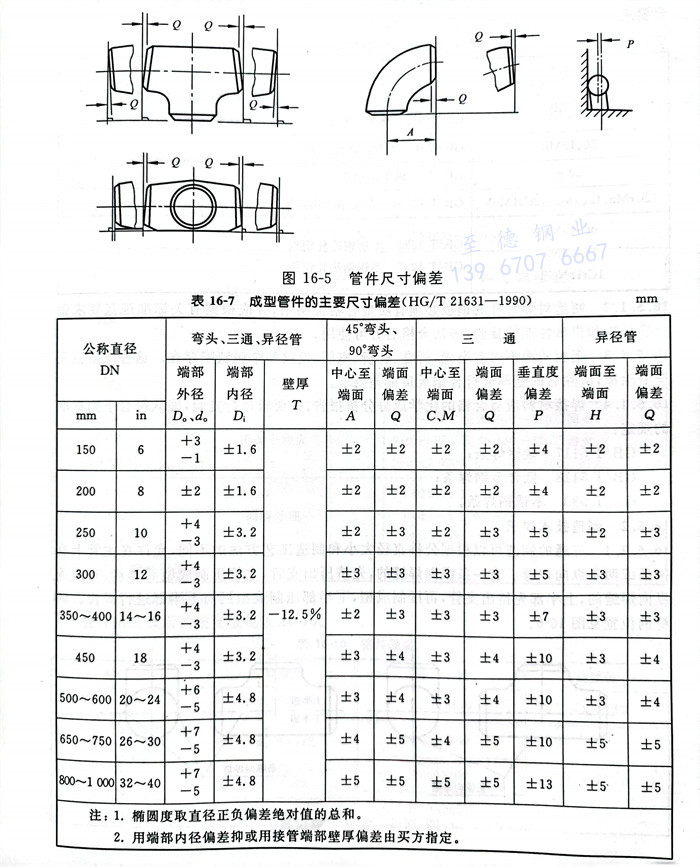

成型管(guan)件的主(zhu)要尺(chi)寸偏差(cha)見圖 16-5 及表 16-7。
